Рентгеновские камеры WidePIX CHROMATIC, Medipix3

Рентгеновские камеры для высокоточной «цветной» радиографии

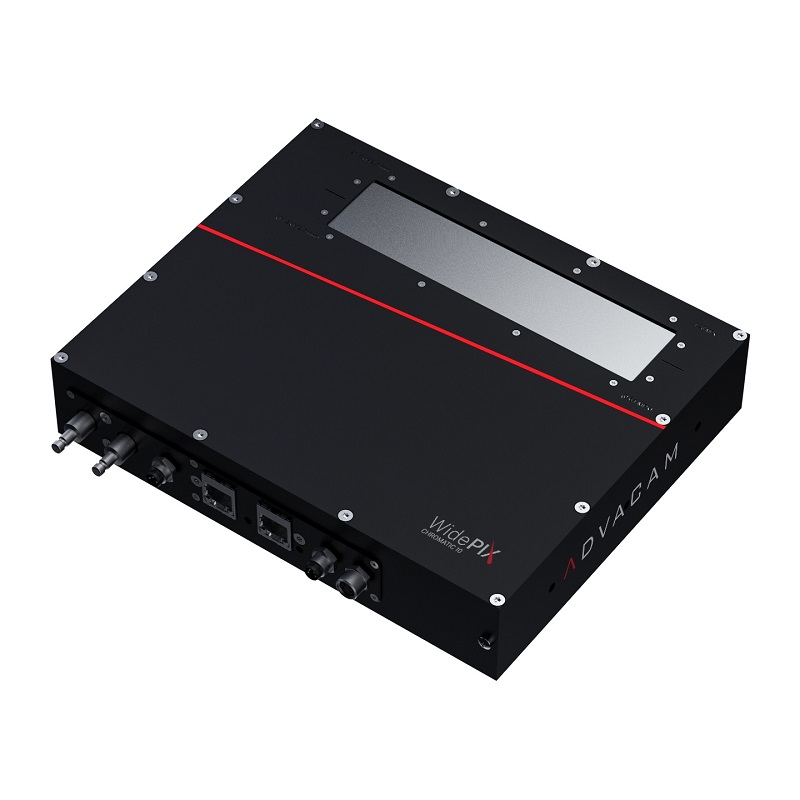

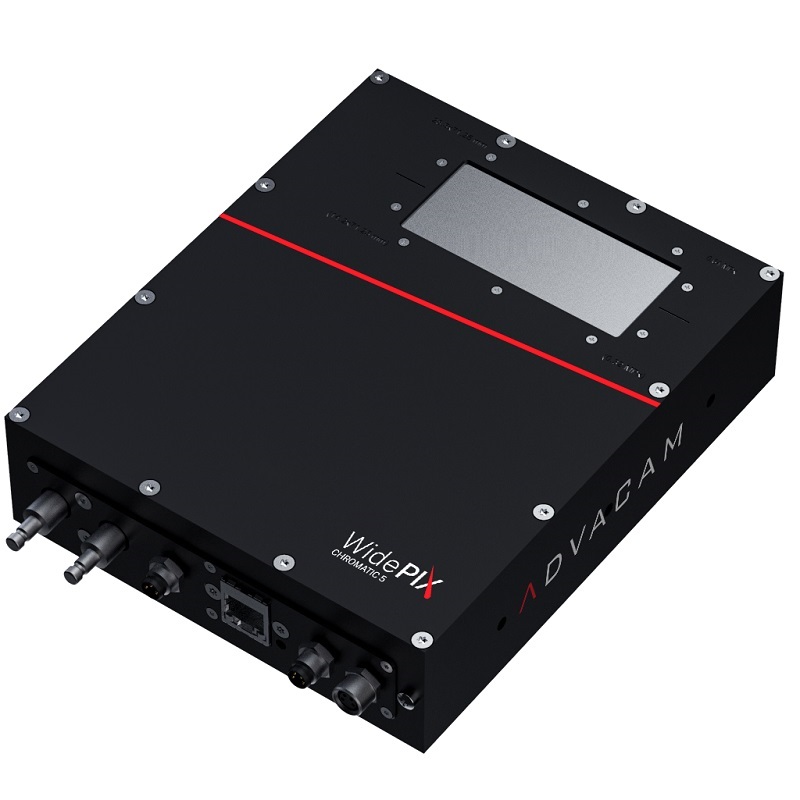

WidePIX CHROMATIC (ранее WidePIX MPX3 L) — это крупноформатный рентгеновский детектор на базе матриц Medipix3, обеспечивающий спектральную (материалочувствительную) визуализацию. Благодаря минимальным межпиксельным зазорам и высокой скорости считывания система подходит для промышленных рентгеновских установок, КТ-сканеров, сортировочных линий и научных исследований.

Особенности

• Гибридная архитектура Medipix3 с энергодискриминацией.
• Рентгеновская спектральная (цветная) визуализация для распознавания материалов по спектру поглощения.
• Два порога и два 12-битных счётчика в каждом пикселе с возможностью объединения в один 24-битный.
• Полностью чувствительная область с минимальными межсенсорными промежутками (< 4 пикселей).
• Высокая контрастность и широкий динамический диапазон благодаря принципу подсчёта отдельных частиц.
• Charge Summing Mode (режим суммирования заряда) — аппаратная коррекция межпиксельного перераспределения заряда.
• Поддержка Time-Delayed Integration (TDI) в однострочных конфигурациях для конвейерных систем.
• Простая интеграция в промышленные устройства, подключение по Ethernet, ПО PIXet Pro.
• Ранее модели: WidePIX L 2(1)x5, WidePIX L 2(1)x10, WidePIX L 2(1)x15.

Принцип работы

Детектор состоит из модулей Medipix3 (256 × 256 пикселей), соединённых с Si или CdTe сенсорами. Архитектура с минимальными «мёртвыми зонами» обеспечивает непрерывную чувствительную площадь.

Энергетические пороги позволяют отделять рентгеновское излучение по диапазонам энергии, что делает возможной материалочувствительную визуализацию. Подсчёт фотонов исключает шумы, характерные для интегрирующих детекторов, и обеспечивает высокую точность измерений даже при низком контрасте объектов.

Применение

• Промышленная рентгеновская визуализация
• Контроль качества
• Сортировочные и сканирующие линии
• Цветная рентгенография и спектральное разделение материалов
• КТ-сканирование (одно-строчные системы)
• Научные исследования, материаловедение, геология, фотоника

Доступные размеры

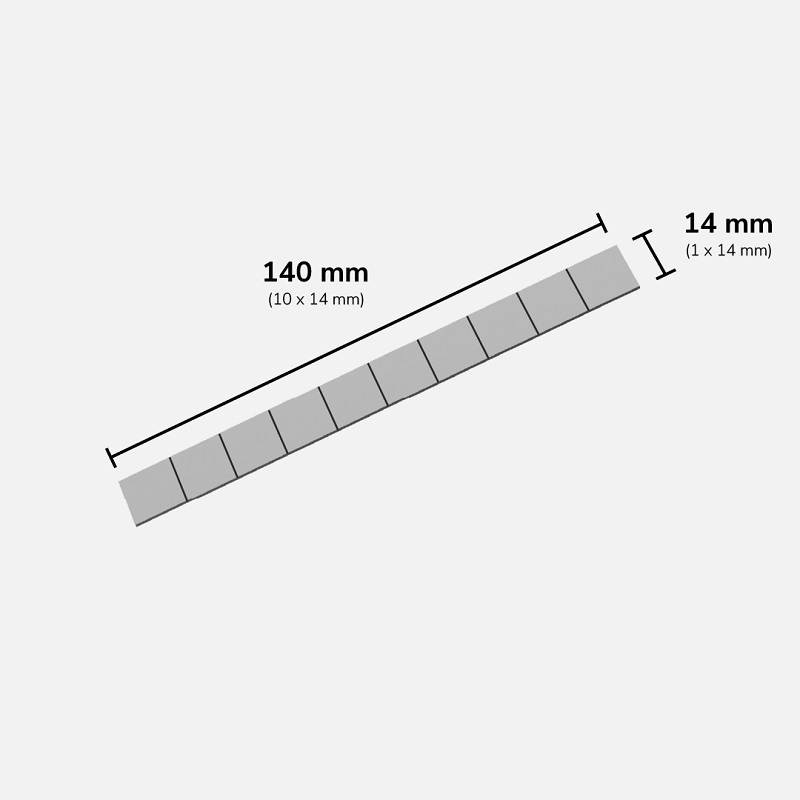

WidePIX CHROMATIC 10 — однострочный

• Чувствительная область: 14 × 140 мм (655 360 пикселей)
• Оптимален для конвейерных систем и быстрых сканирующих приложений. Поддержка TDI обеспечивает высокую скорость и стабильность при съёмке движущихся объектов.

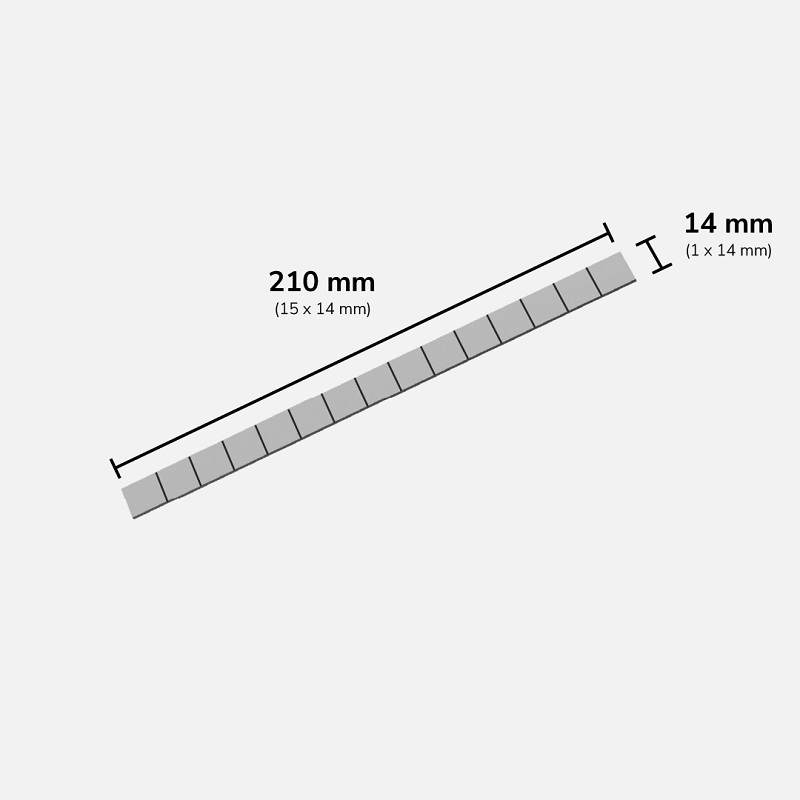

WidePIX CHROMATIC 15 — однострочный

• Чувствительная область: 14 × 214,5 мм (983 040 пикселей)
• Увеличенная длина сенсора выдаёт широкий охват и высокую производительность для инспекции крупногабаритных объектов, сортировочных систем и линий с высокой пропускной способностью.

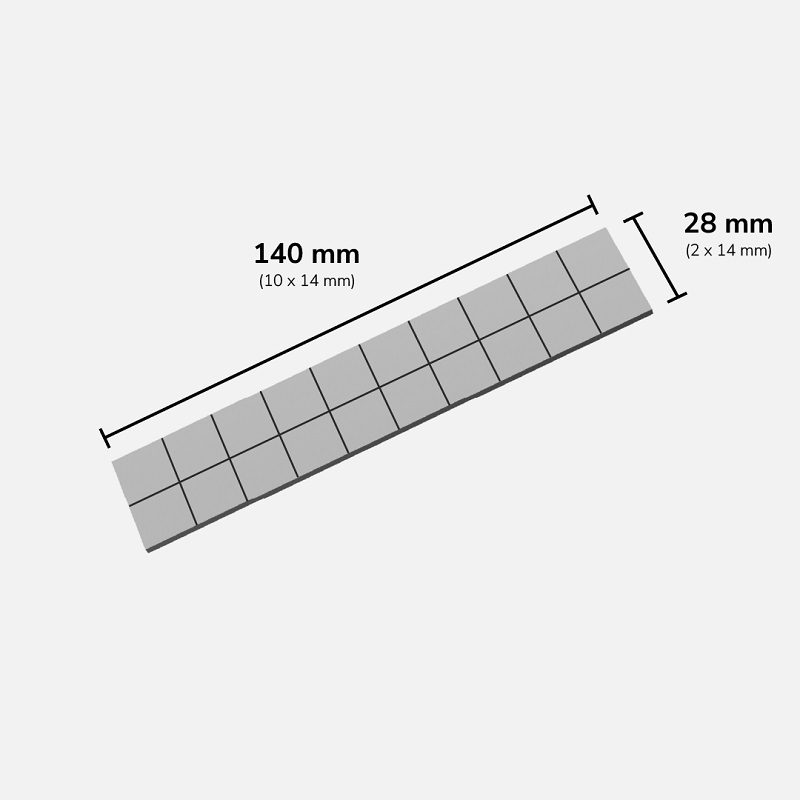

WidePIX CHROMATIC 20 — двухстрочный

• Чувствительная область: 28 × 140 мм (1 310 720 пикселей), две строки по 10 модулей
• WidePIX CHROMATIC 20 использует двухрядную структуру сенсоров, которая обеспечивает повышенную чувствительность за счёт oversampling, сохраняя при этом компактность и удобство интеграции.

Преимущества WidePIX CHROMATIC 20:

• Большая чувствительная площадь при малых габаритах.
• Идеален для высокоточных КТ-систем, включая роботизированные КТ установки.
• Подходит для неразрушающего контроля материалов высокой плотности.
• Может применяться в медицине для задач чувствительной рентгеновской визуализации.

Это оптимальный выбор, когда требуется сочетание высокой детализации, стабильности и компактности.

Доступные сенсоры

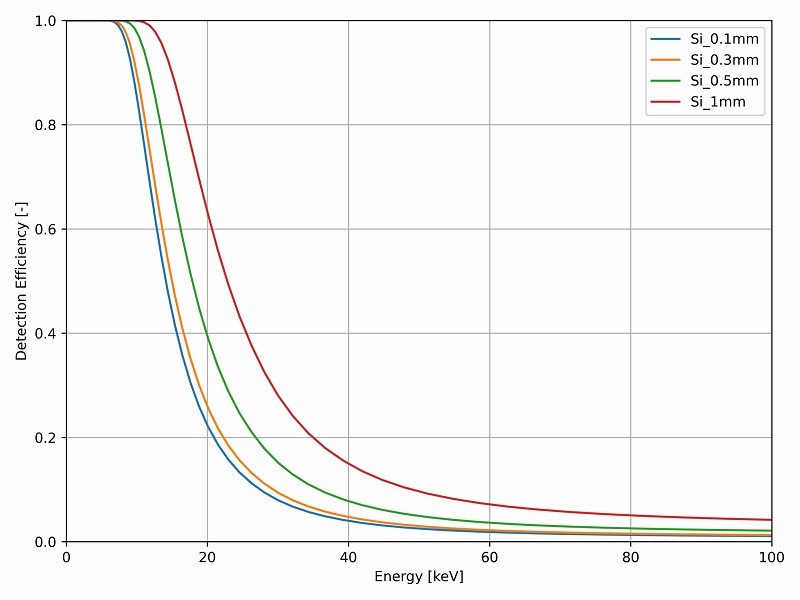

Кремний (Si), 300 мкм

• Диапазон энергий: 5–40 кэВ
• Почти 100% эффективность до 8 keV, ~50% при 15 keV
• Предпочтительные объекты: лёгкие и среднеплотные материалы (полимеры, композиты, электроника, биоматериалы)
• Типичные применения: лабораторная визуализация, микро-КТ, инспекция электроники, исследования материалов

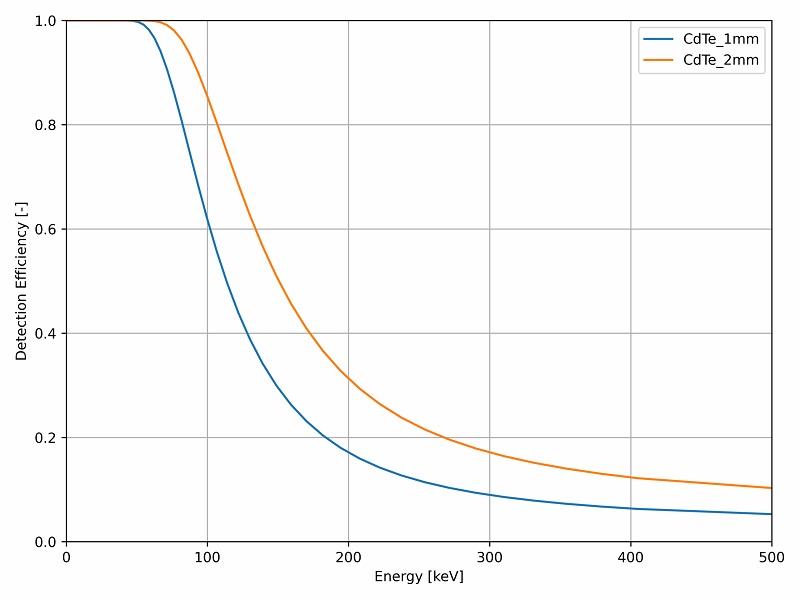

Кадмий-теллурид (CdTe), 1000 мкм

• Диапазон энергий: 20–150 кэВ
• Почти 100% эффективность до ~80 кэВ
• Предпочтительные объекты: металлы, минералы, плотные композиты, толстые детали
• Типичные применения: промышленная радиография, НК-контроль, высокоэнергетическая КТ, геология
