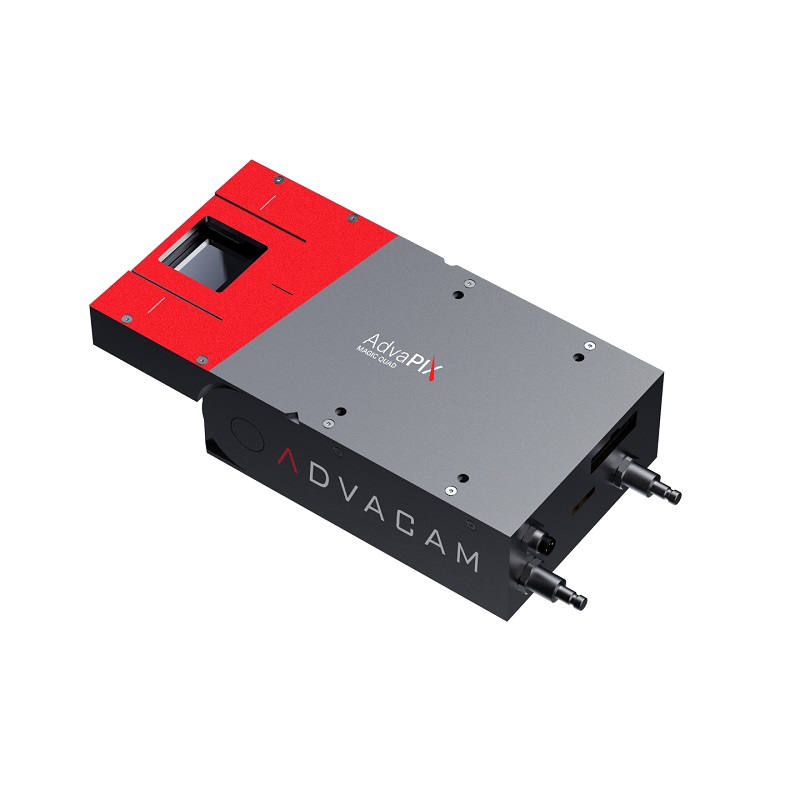

Рентгеновские камеры AdvaPIX MAGIC Quad, Timepix3

Высокоскоростной детектор для трекинга частиц и спектральной визуализации

AdvaPIX MAGIC Quad (ранее AdvaPIX TPX3 Quad) — это прецизионный многоканальный детектор ионизирующего излучения на базе четырёх чипов Timepix3, предназначенный для высокоточного трекинга частиц, спектральной рентгеновской визуализации и временно-разрешённых измерений. Уникальная конструкция корпуса и размещение электроники обеспечивают возможность работы с высокоэнергетическими рентгеновскими пучками без риска повреждения чувствительных элементов.

Особенности

• Четыре чипа Timepix3 с синхронизированным считыванием
• Режим list-mode (data-driven) — регистрация каждого отдельного события
• Измерение координаты, энергии и времени прихода каждого кванта
• Сверхбыстрое разреженное считывание — до 47 млн событий в секунду
• Минимальное количество материала за сенсорами
• Возможность исполнения с центральным отверстием для прохождения первичного рентгеновского пучка
• Единый интерфейс USB 3.0 для управления всеми чипами
• Совместимость с профессиональным ПО PIXet Pro

Принцип работы и преимущества

AdvaPIX MAGIC Quad является первым в мире детектором счета фотонов, работающим полностью в событийно-ориентированном режиме. Каждое взаимодействие излучения с сенсором записывается в непрерывный поток данных, что обеспечивает:

• сверхвысокое пространственное разрешение (до единиц микрометров для рентгеновского излучения);
• субмикрометровую точность при регистрации ионов;
• расширенные возможности постобработки и спектрального анализа.

Области применения

• Энергоразрешённая радиография (рентгеновское излучение, нейтроны, ионы)
• Трекинг частиц
• Временная визуализация (Time-of-Flight, TOF)
• Комптoновские камеры
• Спектроскопическая рентгеновская визуализация
• Кристаллография: XRD, SAXS, WAXS
• Нейтронная визуализация (с конверсионным слоем ⁶LiF)

Конфигурации чувствительной области

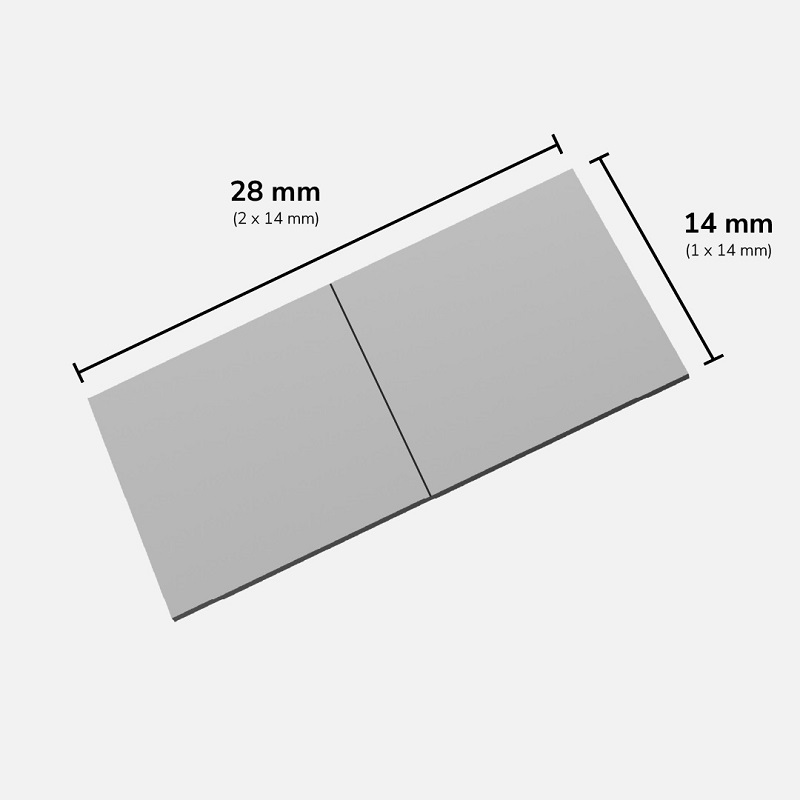

AdvaPIX MAGIC Quad — 28 × 14 мм (131 072 пикселя)

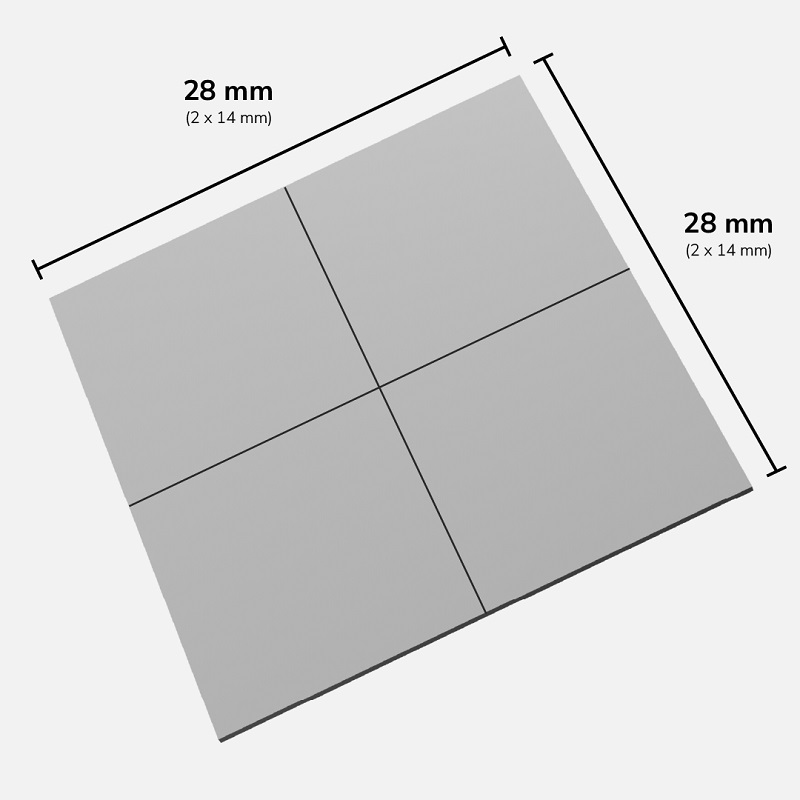

AdvaPIX MAGIC Quad — 28 × 28 мм (262 144 пикселя)

Квадратная четырёхчиповая конфигурация с максимальной чувствительной площадью. Обеспечивает сбор большего объёма данных за одно измерение. Доступна версия с центральным отверстием для работы с высокоэнергетическими пучками. Оптимальна для задач рентгеновской дифракции и рассеяния.

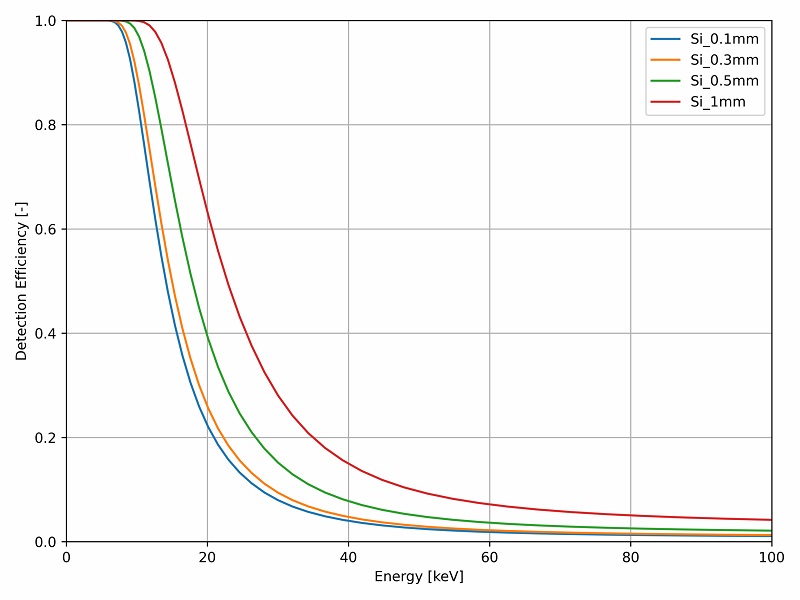

Доступные сенсорные слои

Кремниевый (Si) 100 мкм

• Энергетический диапазон фотонов: 3–20 кэВ
• Почти 100% эффективность ниже 5 кэВ
• Применения: низкоэнергетический трекинг частиц, электронная и рентгеновская микроскопия

Кремниевый (Si) 300 мкм

• Энергетический диапазон: 5–40 кэВ
• ~50% эффективность при 15 кэВ
• Применения: материаловедение, космические и радиационные исследования, XRD

Кремниевый (Si) 500 мкм

• Энергетический диапазон: 5–40 кэВ
• Улучшенная эффективность для средних энергий
• Применения: лабораторные исследования, дозиметрия, рентгеновская дифракция

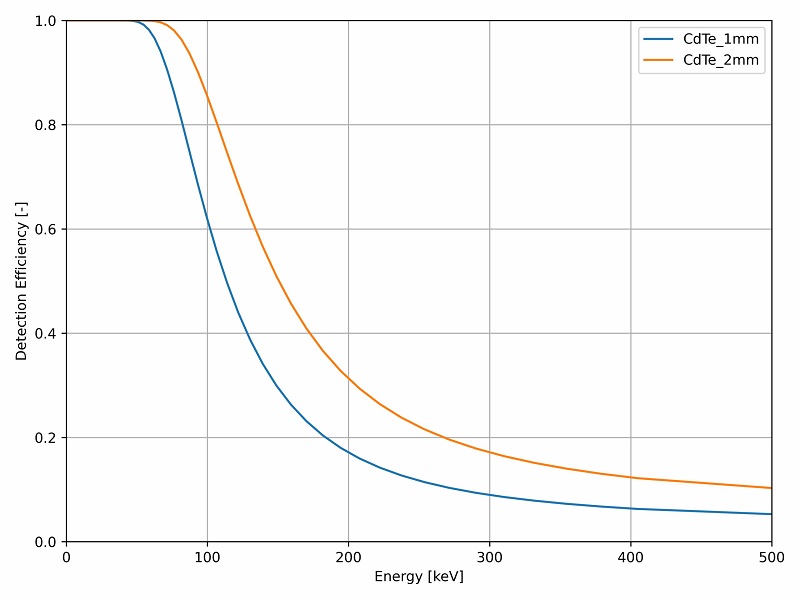

CdTe 1000 мкм (1 мм)

• Энергетический диапазон: 20–150 кэВ
• Высокая эффективность вплоть до ~120 кэВ
• Применения: анализ плотных материалов, XRD, XRF, ядерные исследования

Доступные варианты исполнения

AdvaPIX MAGIC Quad с отверстием

Специальная модификация для XRD и других методов с интенсивным сфокусированным пучком. Центральное отверстие защищает чувствительную область от повреждения первичным излучением.

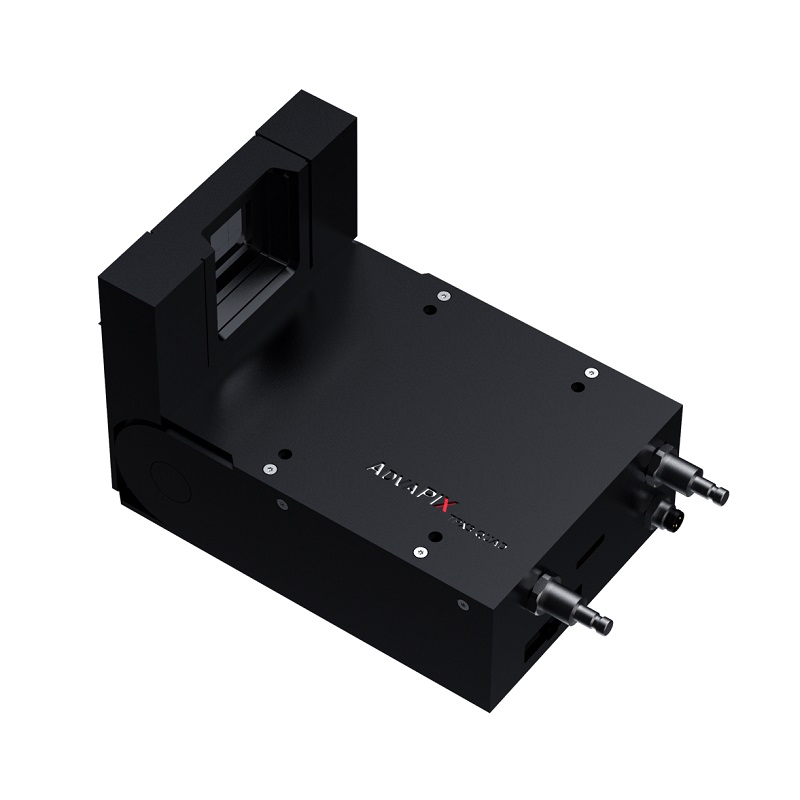

AdvaPIX MAGIC Quad L-shape

Инновационная геометрия, оптимизированная для XRD, WAXS и SAXS. Монолитный сенсор с гибкой конфигурацией чувствительной области позволяет адаптировать детектор под конкретную экспериментальную установку.

Технические характеристики
