Рентгеновская камера MiniPIX MAGIC Flex, Timepix3

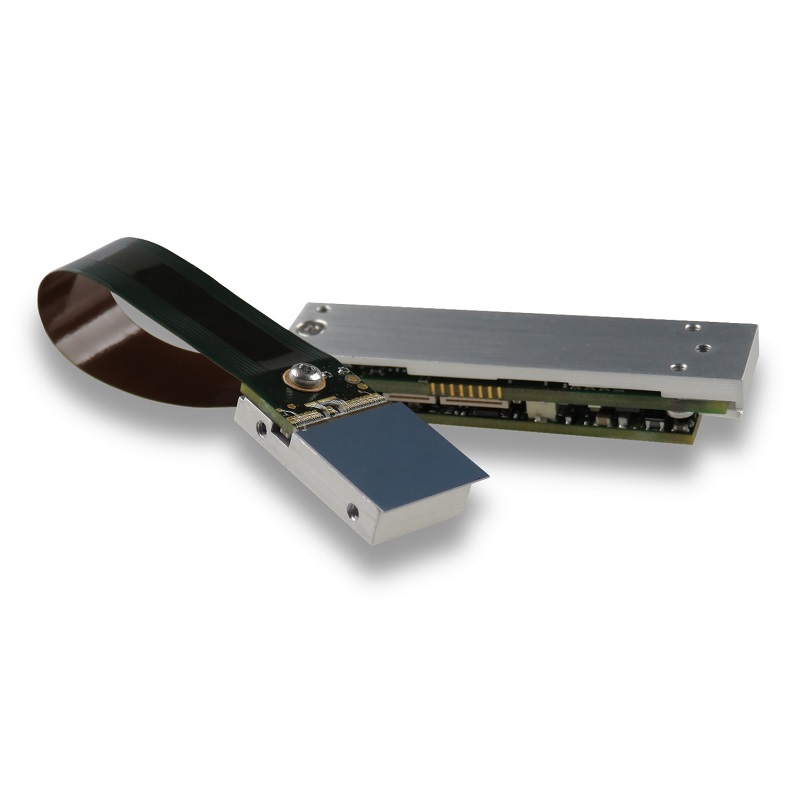

MiniPIX MAGIC Flex — миниатюрный детектор счета фотонов Timepix3 для OEM интеграции

MiniPIX MAGIC Flex — это компактный детектор счета фотонов на базе считывающего чипа Timepix3, предназначенный для прямой интеграции в лабораторные, промышленные и научные системы. Устройство регистрирует положение, энергию, время прихода и форму трека каждого отдельного события, обеспечивая высокоточную спектральную и временную реконструкцию и позволяя анализировать тип и направление частиц.

Благодаря отсутствию корпуса (Flex-формат) детектор легко встраивается в сложные установки, а подключение по USB и поддержка ПО PIXet Pro (Windows, MacOS, Linux) обеспечивают удобную работу и возможность API-интеграции.

Особенности

• Считывающий чип Timepix3, 256 × 256 пикселей, шаг 55 мкм
• Мгновенная регистрация событий (pixel-mode) с максимальной скоростью 2,3 млн счетов/с
• Временное разрешение 1.6 нс
• Минимальная энергия регистрации: от 3 кэВ (Si) / 5 кэВ (CdTe)
• Режимы работы пикселей: Time-over-Threshold (ToT), Time-of-Arrival (ToA)
• Наличие нескольких типов сенсоров: Si 100 мкм, Si 300 мкм, Si 500 мкм, CdTe 1000 мкм (1 мм)
• Возможность изготовления сенсоров на основе GaAs или CZT
• Управление в PIXet Pro, свободное ПО, API доступен

Применения

Благодаря высокому временно-энергетическому разрешению и возможности трекинга частиц, MiniPIX MAGIC Flex подходит для широкого спектра задач:

• Материаловедение и аналитическая рентгеновская диагностика
• Спектральная рентгенография
• Рентгенофлуоресцентная визуализация (XRF)
• Низкопоточная рентгеновская радиография
• Энергетически-дисперсионная дифракция (ED-XRD), SAXS, WAXS
• Анализ толстых и плотных образцов благодаря CdTe-сенсору
• Радиационный мониторинг и дозиметрия
• Идентификация частиц и определение направления их пролёта
• Спектроскопия и сортировка типов излучения
• Мониторинг радиационной обстановки в наземных и космических условиях
• Физика частиц и фундаментальные исследования
• Трекинг заряженных частиц
• Анализ энерговыделения и траекторий
• Лабораторные экспериментальные установки

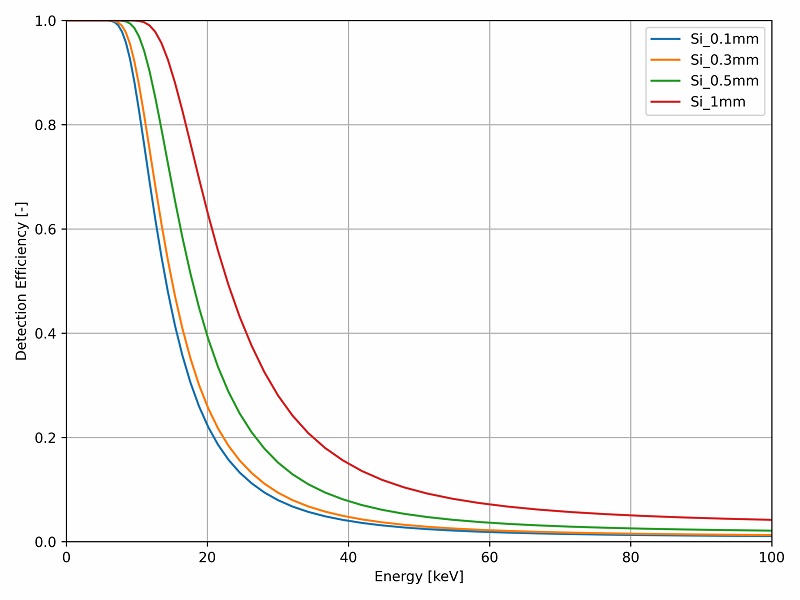

Доступные сенсоры

Кремниевый (Si) 100 мкм

• Диапазон энергий фотонов: 3–20 кэВ
• Эффективность: ~100 % ниже 5 кэВ, падает выше 10 кэВ
• Применения:
• Трекинг частиц на низких энергиях
• Мониторинг электронных и рентгеновских пучков
• Идентификация частиц (электроны, протоны, рентгеновское излучение, нейтроны и др.)

Отрасли: биомедицинская визуализация, электронная микроскопия, исследование материалов с низким атомным числом, научные лаборатории.

Кремниевый (Si) 300 мкм

• Диапазон энергий: 5–40 кэВ
• Эффективность: ~100 % ниже 8 кэВ, ~50 % при 15 кэВ
• Применение:
• Микро-КТ и общая рентгеновская визуализация
• Контроль лёгких механических и электронных компонентов
• Исследование биологических и композитных образцов
• Трекинг частиц низких и средних энергий

Отрасли: материаловедение, электроника, исследовательские лаборатории, культурное наследие, космические эксперименты.

Кремниевый (Si) 500 мкм

• Диапазон энергий: 8–60 кэВ
• Эффективность: высокая ниже 10 кэВ, <10 % выше 40–50 кэВ
• Применение:
• Радиография и микро-КТ среднеплотных образцов
• Неразрушающий контроль конструкций и композитов
• Задачи, требующие большего поглощения, чем у сенсора 300 мкм
• Трекинг частиц широкого диапазона

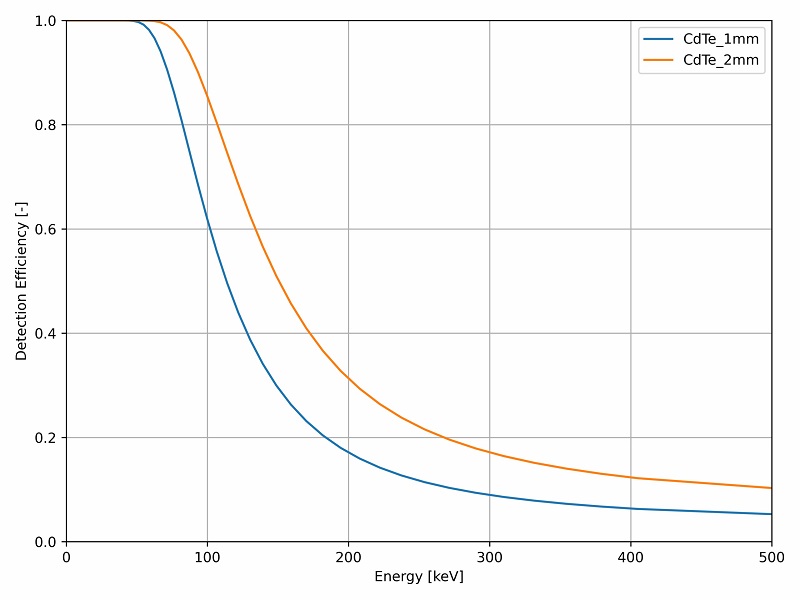

Теллурид кадмия (CdTe) 1000 мкм (1 мм)

• Диапазон энергий: 20–150 кэВ
• Эффективность: почти 100 % до ~80 кэВ, >50 % на уровне 120 кэВ
• Применение:
• Высокоэнергетическая рентгеновская и гамма-визуализация
• Неразрушающий контроль плотных материалов
• Геология и минералогия
• Высокоэнергетическая спектроскопия

Отрасли: промышленный НК, геология, исследование металлов, ядерные технологии.
