Фильтры для блокировки и разделения порядков часто используются в измерительной аппаратуре для подавления нежелательных длин волн. Данные фильтры имеют характеристики длинноволновых фильтров и поставляются в стандартных держателях толщиной 3.3 мм.
Стандартные параметры
Стандартные характеристики:
- Диаметр: 25 мм;
- Толщина: 3.3 мм;
- Апертура: 21 мм;
- Подавление длинноволнового диапазона;
- Поставляются в стандартных держателях;
- Длины волн, отличающие от стандартных доступны по заказу.
|

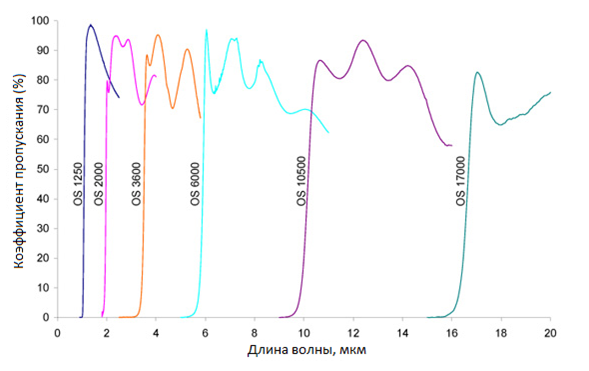

Артикул |
Длина волны среза (T=5%), мкм |
Пиковый коэфф. пропускания (мин), % |
Средний коэфф. пропускания, % |
Диапазон, мкм |
|
OS-1250 |
1.04 мкм ±4% |
90% |
> 75% |
1.25 - 2.00 |
|
OS-2000 |
1.90 мкм ±4% |
80% |
> 70% |
2.00 - 4.00 |
|
OS-3600 |
3.32 мкм ±4% |
80% |
> 70% |
3.60 - 6.50 |
|
OS-6000 |
5.55 мкм ±4% |
80% |
> 70% |
6.00 - 10.5 |
|
OS-10500 |
9.75 мкм ±4% |
80% |
> 70% |
10.50 - 18.00 |
|
OS-17000 |
16.20 мкм ±4% |
70% |
> 60% |
17.00 - 22.00 |
|
Артикул |
Длина волны среза (T=5%), нм |
Средний коэфф. пропускания, % |
Размер, мм |
Отклонение от длины волны среза, % |
Макс.коэфф. пропускания, % |
Запирающий диапазон |
Материал подложки |
Показатель качества* |
Спектр |
|
NC-0020 (OS) |
9750 |
70.00 |
25.00 |
±4.00% |
80.00 |
Во всем диапазоне |
Германий |
В или выше |
|
|
NC-0022 (OS) |
1320 |
60.00 |
25.00 |
±4.00% |
70.00 |
Во всем диапазоне |
Плавленый кварц |
В или выше |
|
|
NC-0023 (OS) |
1535 |
60.00 |
25.00 |
±4.00% |
70.00 |
Во всем диапазоне |
Плавленый кварц |
В или выше |
|
|
NC-0024 (OS) |
16200 |
60.00 |
25.00 |
±4.00% |
70.00 |
Во всем диапазоне |
Германий |
В или выше |
|
|
NC-0025 (OS) |
1900 |
70.00 |
25.00 |
±4.00% |
80.00 |
Во всем диапазоне |
Германий |
В или выше |
|
|
NC-0026 (OS) |
3320 |
70.00 |
25.00 |
±4.00% |
80.00 |
Во всем диапазоне |
Германий |
В или выше |
|
|
NC-0027 (OS) |
5550 |
70.00 |
25.00 |
±4.00% |
80.00 |
Во всем диапазоне |
Германий |
В или выше |
|
|
NC-0825 (OS) |
11000 |
60.00 |
25.00 |
±4.00% |
70.00 |
Во всем диапазоне |
Германий |
В или выше |
|
|
OS-10500 |
9750 |
70.00 |
25.00 |
±4.00% |
80.00 |
Во всем диапазоне |
Германий |
В или выше |
|
|
OS-12000 |
11000 |
60.00 |
25.00 |
±4.00% |
70.00 |
Во всем диапазоне |
Германий |
В или выше |
|
|
OS-1250 |
1040 |
75.00 |
25.00 |
±4.00% |
90.00 |
Во всем диапазоне |
Кремний |
В или выше |
|
|
OS-1500 |
1320 |
60.00 |
25.00 |
±4.00% |
70.00 |
Во всем диапазоне |
Плавленый кварц |
В или выше |
|
|
OS-1700 |
1535 |
60.00 |
25.00 |
±4.00% |
70.00 |
Во всем диапазоне |
Плавленый кварц |
В или выше |
|
|
OS-17000 |
16200 |
60.00 |
25.00 |
±4.00% |
70.00 |
Во всем диапазоне |
Плавленый кварц |
В или выше |
|
|
OS-2000 |
1900 |
70.00 |
25.00 |
±4.00% |
80.00 |
Во всем диапазоне |
Германий |
В или выше |
|
|
OS-3600 |
3320 |
70.00 |
25.00 |
±4.00% |
80.00 |
Во всем диапазоне |
Плавленый кварц |
В или выше |
|
|
OS-6000 |
5550 |
70.00 |
25.00 |
±4.00% |
80.00 |
Во всем диапазоне |
Германий |
В или выше |
|
Примечания:
*A - Качество поверхности 60/40 S/D (ширина царапины/диаметр скола в мкм)
*B - Качество поверхности 80/50 S/D (ширина царапины/диаметр скола в мкм)
*C - Информация о качестве поверхности отсутствует
