Модуль рамановского мультиплексора с разделением по длине волны - это компонент с низкими потерями и высокой надежностью и стабильностью, который соответствует стандарту G.695 и широко используется в рамановских системах DTS.
Этот 1x3 рамановский WDM основан на технологии TFF (тонкопленочный фильтр) и может передавать несколько длин волн по одному оптическому волокну для увеличения пропускной способности сети. Он используется для разделения и объединения различных длин волн сигнала на 1450 нм, 1550 нм и 1660 нм (или 1650 нм). Рамановский фильтр WDM разработан компанией GEZHI Photonics Co. Ltd с низкими вносимыми потерями и высокой изоляционной характеристикой. Он широко используется в рамановских системах DTS или других системах тестирования или измерения волокна.
|
Особенности:
|
Применения:
|
Технические характеристики:
|
Параметр |
Единица измерения |
Значение |
|||
|
Рабочая длина волны |
нм |
1450/1550/1660 |
|||
|
Центральная длина волны |
нм |
1450 |
1550 |
1660 |
|
|
Пропускная способность |
нм |
1260-1500 |
1535-1565 |
1600-1670 |
|
|
Потери на входе |
дБ |
≤1.4 |
|||
|
Изоляция (смежный канал) |
дБ |
≥60 |
≥45 |
≥60 |
|
|
PDL |
дБ |
≤0.2 |
|||
|
PMD |
пс |
≤0.2 |
|||
|
Направленность |
Одномодовый |
дБ |
≥50 |
||
|
Многомодовый |
дБ |
≥35 |
|||
|
Возвратные потери |
Одномодовый |
дБ |
≥45 |
||
|
Многомодовый |
дБ |
≥35 |
|||
|
Оптическая мощность |
мВт |
≤500 |
|||
|
Диапазон рабочих температур |
℃ |
от -10 до 70 |
|||
|
Диапазон рабочих температур |
℃ |
от -40 до +85 |
|||
|

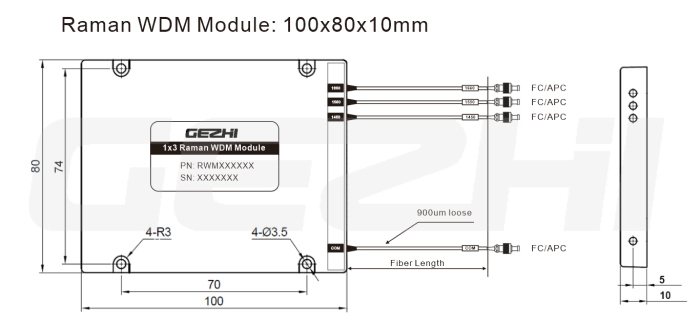

Упаковка (Д х Ш х В) |
мм |
100 x 80 x 10 |
|||
Информация по заказу:
|
Тип |
Характеристики пакета |
Тип волокна |
Диаметр волокна |
Длина волокна |
Разъем |
|
RWM=Римский модуль WDM |
A1=ABS коробка 100x80x10 мм A2=ABS коробка 120x80x18 мм X=Прочее |
S9=9/125 M5=50/125 M6=62.5/125 |
25=250 мкм 90=900 мкм 20=2,0 мм 30=3,0 мм X=Прочее |
05=0.5 м 10=1.0 м 15=1.5 м X=Прочее |
00=нет LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC X=Прочее |
|
Поставщик
|
Gezhi Photonics |
