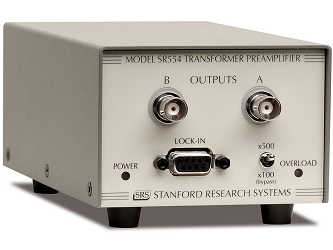

SR554 компании Stanford Research Systems представляет собой малошумящий предусилитель с трансформаторной связью, оптимизированный для импедансов источника в диапазоне от 0.05 Ом до 1 кОм. Благодаря входному шуму на уроне всего 0.1 нВ/√ Гц SR554 может использоваться для широкого круга приложений. Это идеальный предусилитель для задач синхронного детектирования в условиях низких температур, для которых критична изоляция экспериментального образца от синхронного усилителя.
SR554 может работать в одном из двух режимов. В режиме «bypassed» прибор представляет собой просто пассивный трансформатор с коэффициентом преобразования 100, обеспечивающим общее усиление напряжения 100. В режиме «non-bypassed» добавляется дополнительный усилитель с коэффициентом усиления 5, увеличивающий усиление до 500 и обеспечивающий выход с низким импедансом (<1 Ом). В «bypassed» режиме SR554 не требует внешнего питания. При использовании выходного усилителя необходимо подавать ± 20 В (DC). Разъем предусилителя на синхронных усилителях SRS может использоваться для питания SR554.
Особенности:
- Входной трансформатор;
- Плотность шума на входе 0.1 нВ/√Гц;
- Ширина полосы пропускания от 0.1 Гц до 40 кГц;
- Коэффициент усиления 100 или 500;
- Дифференциальный и несимметричный входы;
- Коэффициент развязки >40 дБ в полосе от 0 до 500 МГц;
- Запитывается от синхронных усилителей SRS.
Технические характеристики предусилителя SR554 компании Stanford Research Systems:
|
Параметр |
Значения |
|
Входы |
Несимметричные или дифференциальные |
|
Шум |
0.1 нВ/√Гц |
|
Импеданс источника |
0.05 Ом - 1 кОм (рекомендуется) |
|
КОСС |
>120 дБ ниже 1 кГц |
|
Динамический диапазон |
±100 В (DC) |
|
Коэффициент усиления |
100× (только трансформатор) |
|
Частотная характеристика |
0.1 Гц - 40 кГц |
|
Коэффициент развязки |
>40 дБ, DC - 500 МГц |
|
Выход |
Несимметричные или дифференциальные |
|
Макс. выход |
100 Вpp (только трансформатор) |
|
Импеданс выхода |
>5 кОм (только трансформатор) |
|
Габаритные размеры и Вес |
3.75" × 3.0" × 7.5", 4 lbs. |
|
Питание |
От синхронного усилителя SRS. Внешние источники: ±20 В (DC). |
|
Гарантия |
Один год |
