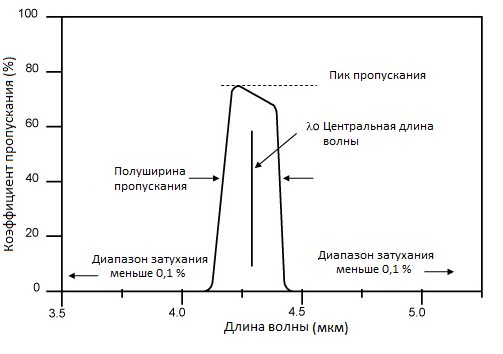

Полосовые фильтры предназначены для отсекания относительно широкого спектрального диапазона. Они классифицируются наличием полос пропускания (измерены на уровне полуширины пропускания) от 6 % до 13 % от значения центральной длины волны. При заказе ширина полосы пропускания может быть указана в процентах или микронах. Фильтры имеют высокий коэффициент пропускания в полосе прозрачности (как правило, более 70 %) и очень низкий коэффициент пропускания за ее пределами (менее 0,1 %).
Стандартные параметры
Стандартные характеристики
|
Параметры |
Значения |
|
Доступный диапазон длин волн |
~2…20 мкм |
|
Допустимое отклонение от центральной длины волны |
По требованиям клиентов, но стандартные допуски +/- 1% для фильтра с полосой пропускания 6 % до +/- 2% для фильтра с полосой пропускания 13 % |
|
Максимальный коэффициент пропускания |
> 70% (зависит от длины волны и пропускной способности) |
|
Доступные полосы пропускания |
6%...13% |
|
Запирание |
< 0,1% от 0,3 мкм до дальнего ИК диапазона |
Технические характеристики полосовых ИК фильтров
|
Артикул |
Центральная длина волны, нм |
Полуширина пропускания, % |
Макс.коэфф. пропускания, % |
Размер, мм |
Отклонение центральной длины волны |
Запирающий диапазон, мкм |
Материал подложки |
Показатель качества* |
Спектр |
|
SBP-10533-001178 |
10533 |
11.13 |
97.32 |
25.40 |
±0.25% |
До 15 |
Германий |
А |
|
|
SBP-10564-001014 |
10564 |
11.22 |
95.68 |
25.40 |
±0.50% |
До 15 |
Германий |
С |
|
|
SBP-10577-001175 |
10577 |
11.13 |
97.08 |
25.40 |
±0.25% |
До 15 |
Германий |
А |
|
|
SBP-10602-000368 |
10602 |
10.21 |
95.10 |
25.40 |
±0.50% |
До 15,5 |
Германий |
В |
|
|
SBP-10602-000369 |
10602 |
10.21 |
95.10 |
25.40 |
±0.50% |
До 15,5 |
Германий |
С |
|
|
SBP-10602-000370 |
10602 |
10.21 |
95.10 |
25.40 |
±0.50% |
До 15,5 |
Германий |
А |
|
|
SBP-10643-001177 |
10643 |
11.14 |
97.10 |
25.40 |
±0.25% |
До 15 |
Германий |
А |
|
|
SBP-10703-000213 |
10703 |
8.65 |
81.84 |
25.40 |
±0.25% |
До 14 |
Германий |
С |
|
|
SBP-11059-001541 |
11059 |
10.91 |
86.47 |
25.00 |
±0.25% |
До 18 |
Германий |
С |
|
|
SBP-11088-001539 |
11088 |
11.20 |
79.21 |
25.00 |
±0.25% |
До 18 |
Германий |
С |
|
|
SBP-11124-001543 |
11124 |
11.22 |
83.63 |
25.00 |
±0.25% |
До 18 |
Германий |
С |
|
|
SBP-11166-000480 |
11166 |
11.05 |
94.00 |
23.00 |
±0.25% |
До 16 |
Германий |
С |
|
|
SBP-11176-000477 |
11176 |
11.07 |
92.32 |
23.00 |
±0.25% |
До 17 |
Германий |
А |
|
|
SBP-11182-001542 |
11182 |
11.64 |
77.63 |
25.00 |
±0.25% |
До 18 |
Германий |
С |
|
|
SBP-11196-001540 |
11196 |
11.31 |
78.42 |
25.00 |
±0.25% |
До 18 |
Германий |
С |
|
|
SBP-11210-000478 |
11210 |
11.12 |
95.10 |
23.00 |
±0.25% |
До 16 |
Германий |
А |
|
|
SBP-11407-000476 |
11407 |
11.13 |
92.90 |
23.00 |
±0.25% |
До 17 |
Германий |
А |
|
|
SBP-11416-001604 |
11416 |
6.04 |
75.73 |
25.40 |
±0.50% |
До 15 |
Германий |
А |
|
|
SBP-11416-001605 |
11416 |
6.04 |
75.73 |
25.40 |
±0.50% |
До 15 |
Германий |
С |
|
|
SBP-15036-000330 |
15036 |
10.26 |
83.00 |
25.40 |
±0.25% |
До 20 |
Германий |
А |
|
|
SBP-1555-001378 |
1555 |
9.33 |
59.15 |
25.40 |
±0.25% |
До 2.3 |
Германий |
С |
|
|
SBP-1562-001434 |
1562 |
6.27 |
64.97 |
25.40 |
±0.25% |
До 2 |
Плавленый кварц |
С |
|
|
SBP-1564-001379 |
1564 |
9.46 |
59.12 |
25.40 |
±0.25% |
До 2.3 |
Плавленый кварц |
С |
|
|
SBP-1587-000570 |
1587 |
9.64 |
65.85 |
25.40 |
±0.30% |
До 2.6 |
Плавленый кварц |
В |
|
|
SBP-15997-000197 |
15997 |
10.17 |
79.00 |
25.40 |
±0.25% |
До 22 |
Германий |
А |
|
|
SBP-1624-001729 |
1624 |
8.07 |
72.11 |
25.40 |
±0.50% |
До 2.5 |
Плавленый кварц |
С |
|
|
SBP-1633-001730 |
1633 |
9.55 |
72.34 |
25.40 |
±0.25% |
До 2.5 |
Плавленый кварц |
С |
|
|
SBP-1675-001380 |
1675 |
6.03 |
49.65 |
25.40 |
±0.25% |
До 3.1 |
Плавленый кварц |
С |
|
|
SBP-2311-001111 |
2311 |
8.83 |
79.01 |
25.40 |
±0.25% |
Во всем диапазоне |
Плавленый кварц |
С |
|
|
SBP-2315-001110 |
2315 |
8.68 |
74.56 |
25.40 |
±0.25% |
Во всем диапазоне |
Плавленый кварц |
С |
|
|
SBP-2598-000770 |
2598 |
7.20 |
63.10 |
25.40 |
±0.25% |
Во всем диапазоне |
Сапфир |
А |
|
|
SBP-2674-000529 |
2674 |
8.45 |
74.51 |
25.40 |
±0.25% |
Во всем диапазоне |
Плавленый кварц |
В |
|
|
SBP-2674-000531 |
2674 |
8.68 |
79.53 |
25.40 |
±0.25% |
Во всем диапазоне |
Плавленый кварц |
В |
|
|
SBP-2701-000532 |
2701 |
8.52 |
78.50 |
25.40 |
±0.40% |
Во всем диапазоне |
Плавленый кварц |
С |
|
|
SBP-2701-001699 |
2701 |
8.41 |
81.16 |
25.40 |
±0.50% |
Во всем диапазоне |
Плавленый кварц |
В |
|
|
SBP-2701-001700 |
2701 |
8.41 |
81.16 |
25.40 |
±0.50% |
Во всем диапазоне |
Плавленый кварц |
С |
|
|
SBP-2705-000530 |
2705 |
8.50 |
78.18 |
25.40 |
±0.25% |
Во всем диапазоне |
Плавленый кварц |
В |
|
|
SBP-2817-000226 |
2817 |
6.53 |
68.23 |
25.00 |
±0.25% |
Во всем диапазоне |
Германий / Кварц |
А |
|
|
SBP-2833-000227 |
2833 |
6.49 |
71.21 |
25.00 |
±0.25% |
Во всем диапазоне |
Германий / Кварц |
А |
|
|
SBP-2892-001697 |
2892 |
7.40 |
61.03 |
23.00 |
±0.25% |
Во всем диапазоне |
Плавленый кварц |
С |
|
|
SBP-2989-001241 |
2989 |
7.43 |
83.08 |
25.40 |
±0.25% |
Во всем диапазоне |
Плавленый кварц |
С |
|
|
SBP-2990-001240 |
2990 |
7.36 |
80.99 |
25.40 |
±0.25% |
Во всем диапазоне |
Плавленый кварц |
С |
|
|
SBP-3039-001709 |
3039 |
8.75 |
75.41 |
25.40 |
±0.60% |
Во всем диапазоне |
Плавленый кварц |
С |
|
|
SBP-3044-001048 |
3044 |
6.34 |
78.85 |
25.40 |
±0.25% |
Во всем диапазоне |
Плавленый кварц |
С |
|
|
SBP-3046-001113 |
3046 |
6.21 |
79.05 |
25.40 |
±0.25% |
Во всем диапазоне |
Плавленый кварц |
С |
|
|
SBP-3223-001757 |
3223 |
12.10 |
64.01 |
23.00 |
±0.25% |
Во всем диапазоне |
Плавленый кварц |
С |
|
|
SBP-3310-000238 |
3310 |
10.88 |
75.00 |
4.00 |
±0.25% |
Во всем диапазоне |
Плавленый кварц |
А |
|
|
SBP-3336-000575 |
3336 |
12.44 |
68.75 |
25.40 |
±0.25% |
Во всем диапазоне |
Сапфир |
В |
|
|
SBP-3348-001465 |
3348 |
10.99 |
81.08 |
25.40 |
±0.25% |
Во всем диапазоне |
Плавленый кварц |
С |
|
|
SBP-3381-001677 |
3381 |
6.24 |
69.87 |
25.40 |
±0.25% |
Во всем диапазоне |
Плавленый кварц |
С |
|
|
SBP-3408-001721 |
3408 |
7.95 |
84.83 |
25.40 |
±0.50% |
Во всем диапазоне |
Плавленый кварц |
В |
|
|
SBP-3408-001722 |
3408 |
7.95 |
84.83 |
25.40 |
±0.50% |
Во всем диапазоне |
Плавленый кварц |
В |
|
|
SBP-3408-001723 |
3408 |
7.95 |
84.83 |
25.40 |
±0.50% |
Во всем диапазоне |
Плавленый кварц |
С |
|
|
SBP-3428-001553 |
3428 |
10.59 |
78.17 |
25.00 |
±0.1% |
Во всем диапазоне |
Сапфир |
С |
|
|
SBP-3434-000576 |
3434 |
11.36 |
75.71 |
25.40 |
±0.25% |
Во всем диапазоне |
Сапфир |
В |
|
|
SBP-3486-001187 |
3486 |
7.11 |
67.53 |
23.00 |
±0.25% |
Во всем диапазоне |
Плавленый кварц |
С |
|
|
SBP-3492-001185 |
3492 |
7.13 |
66.32 |
23.00 |
±0.50% |
Во всем диапазоне |
Плавленый кварц |
С |
|
|
SBP-3496-001186 |
3496 |
7.15 |
66.30 |
23.00 |
±0.25% |
Во всем диапазоне |
Плавленый кварц |
С |
|
|
SBP-3711-001331 |
3711 |
11.08 |
66.91 |
23.00 |
±0.25% |
Во всем диапазоне |
Плавленый кварц |
С |
|
|
SBP-3715-001325 |
3715 |
10.96 |
68.71 |
23.00 |
±0.25% |
Во всем диапазоне |
Плавленый кварц |
С |
|
|
SBP-3732-001305 |
3732 |
7.37 |
83.42 |
25.40 |
±0.25% |
Во всем диапазоне |
Плавленый кварц |
В |
|
|
SBP-3734-001307 |
3734 |
7.45 |
82.56 |
25.40 |
±0.25% |
Во всем диапазоне |
Плавленый кварц |
В |
|
|
SBP-3745-001306 |
3745 |
7.56 |
85.46 |
25.40 |
±0.25% |
Во всем диапазоне |
Плавленый кварц |
В |
|
|
SBP-3748-000818 |
3748 |
10.25 |
78.97 |
25.40 |
±0.25% |
Во всем диапазоне |
Сапфир |
В |
|
|
SBP-3749-000498 |
3749 |
8.72 |
87.83 |
25.40 |
±0.40% |
Во всем диапазоне |
Сапфир |
В |
|
|
SBP-3760-000499 |
3760 |
8.80 |
88.18 |
25.40 |
±0.25% |
Во всем диапазоне |
Сапфир |
С |
|
|
SBP-3780-001518 |
3780 |
6.93 |
72.75 |
25.40 |
±0.25% |
Во всем диапазоне |
Плавленый кварц |
В |
|
|
SBP-3780-001519 |
3780 |
6.93 |
68.16 |
25.40 |
±0.25% |
Во всем диапазоне |
Плавленый кварц |
В |
|
|
SBP-3789-001589 |
3789 |
9.82 |
71.30 |
25.40 |
±0.50% |
До 4.8 |
Германий |
В |
|
|
SBP-4003-000064 |
4003 |
10.04 |
81.30 |
25.40 |
±0.25% |
Во всем диапазоне |
Сапфир |
А |
|
|
SBP-4005-000065 |
4005 |
9.89 |
82.00 |
25.40 |
±0.25% |
Во всем диапазоне |
Сапфир |
А |
|
|
SBP-4136-001508 |
4136 |
9.12 |
82.40 |
25.40 |
±0.25% |
Во всем диапазоне |
Сапфир |
А |
|
|
SBP-4140-000324 |
4140 |
8.26 |
79.00 |
25.40 |
±0.50% |
Во всем диапазоне |
Сапфир |
А |
|
|
SBP-4395-001601 |
4395 |
6.37 |
76.82 |
25.40 |
±0.1% |
Во всем диапазоне |
Сапфир |
С |
|
|
SBP-4540-001503 |
4540 |
7.05 |
76.29 |
25.40 |
±0.25% |
Во всем диапазоне |
Сапфир |
А |
|
|
SBP-4540-001504 |
4540 |
7.05 |
76.29 |
25.40 |
±0.25% |
Во всем диапазоне |
Сапфир |
В |
|
|
SBP-4540-001505 |
4540 |
7.05 |
76.29 |
25.40 |
±0.25% |
Во всем диапазоне |
Сапфир |
С |
|
|
SBP-4584-001244 |
4584 |
11.17 |
94.41 |
25.40 |
±0.25% |
Во всем диапазоне |
Сапфир |
С |
|
|
SBP-4585-001277 |
4585 |
8.22 |
68.85 |
25.40 |
±0.25% |
Во всем диапазоне |
Сапфир |
С |
|
|
SBP-4585-001278 |
4585 |
8.29 |
69.94 |
25.40 |
±0.25% |
Во всем диапазоне |
Сапфир |
С |
|
|
SBP-4597-001473 |
4597 |
8.90 |
72.27 |
25.40 |
±0.1% |
До 10 |
Кремний |
В |
|
|
SBP-4597-001474 |
4597 |
8.90 |
72.27 |
25.40 |
±0.1% |
До 10 |
Кремний |
С |
|
|
SBP-4607-001246 |
4607 |
6.95 |
87.26 |
25.40 |
±0.25% |
Во всем диапазоне |
Сапфир |
С |
|
|
SBP-4657-001057 |
4657 |
6.44 |
92.71 |
25.40 |
±0.25% |
Во всем диапазоне |
Сапфир |
В |
|
|
SBP-4683-001243 |
4683 |
7.09 |
86.40 |
25.40 |
±0.25% |
Во всем диапазоне |
Сапфир |
С |
|
|
SBP-4722-001055 |
4722 |
6.48 |
91.00 |
25.40 |
±0.50% |
Во всем диапазоне |
Сапфир |
В |
|
|
SBP-4771-000244 |
4771 |
7.90 |
84.00 |
25.40 |
±0.50% |
Во всем диапазоне |
Сапфир |
В |
|
|
SBP-4955-001231 |
4955 |
9.22 |
84.75 |
25.40 |
±0.25% |
Во всем диапазоне |
Сапфир |
С |
|
|
SBP-5166-000819 |
5166 |
10.59 |
83.21 |
25.40 |
±0.25% |
Во всем диапазоне |
Сапфир |
В |
|
|
SBP-6711-001612 |
6711 |
9.09 |
72.03 |
23.00 |
±0.25% |
До 12 |
Германий |
С |
|
|
SBP-7360-001467 |
7360 |
7.70 |
76.10 |
25.40 |
±0.25% |
До 13 |
Германий |
А |
|
|
SBP-7404-001040 |
7404 |
8.10 |
75.98 |
25.40 |
±0.25% |
До 15 |
Германий |
В |
|
|
SBP-7414-001532 |
7414 |
8.01 |
84.39 |
25.40 |
±0.25% |
До 12 |
Германий |
С |
|
|
SBP-7870-001685 |
7870 |
10.71 |
79.92 |
25.40 |
±0.25% |
До 16 |
Германий |
А |
|
|
SBP-8166-000360 |
8166 |
11.45 |
80.00 |
25.00 |
±0.30% |
До 16 |
Разные |
В |
|
|
SBP-8531-001195 |
8531 |
11.21 |
87.09 |
25.40 |
±0.25% |
До 11.5 |
Германий |
С |
|
|
SBP-8583-000073 |
8583 |
10.45 |
92.30 |
35.00 |
±0.25% |
До 12 |
Германий |
С |
|
|
SBP-8619-000074 |
8619 |
10.49 |
92.60 |
35.00 |
±0.25% |
До 12 |
Германий |
С |
|
|
SBP-8625-000072 |
8625 |
10.52 |
92.45 |
35.00 |
±0.25% |
До 12 |
Германий |
С |
|
|
SBP-8639-000489 |
8639 |
8.46 |
93.36 |
23.00 |
±0.25% |
До 15 |
Германий |
С |
|
|
SBP-8685-000551 |
8685 |
5.57 |
84.09 |
23.00 |
±0.25% |
До 10.5 |
Германий |
В |
|
|
SBP-8842-000497 |
8842 |
6.33 |
88.74 |
23.00 |
±0.40% |
До 16 |
Германий |
С |
|
Примечания:
*A - Качество поверхности 60/40 S/D (ширина царапины/диаметр скола в мкм)
*B - Качество поверхности 80/50 S/D (ширина царапины/диаметр скола в мкм)
*C - Информация о качестве поверхности отсутствует
Оплата продукции производится по безналичному расчету на основании счета либо договора поставки. Компания АЗИМУТ ФОТОНИКС принимает участие в конкурсных торгах (электронных аукционах) на выполнение заказов от бюджетных организаций. Для бюджетных организаций предусмотрена работа с частичной предоплатой в рамках договоров по ФЗ.
Доставка оборудования и компонентов во все регионы России осуществляется транспортными компаниями (Major Express, Гарантпост, СДЭК) с обязательным соблюдением требований к транспортировке и хранению, также возможен самовывоз из нашего офиса в Москве. Условия отправки груза в страны СНГ и ЕАЭС необходимо уточнять отдельно у специалистов нашей компании.
