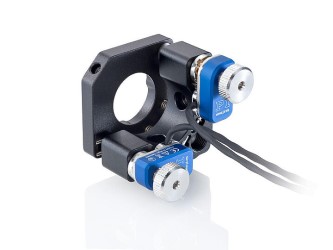

N-480 является оправой для зеркал, которая может перемещаться вокруг осей X и Y благодаря двум приводам PiezoMike. Основой привода PiezoMike является пьезоэлектрический инерционный двигатель серии PIShift. Основа двигателя – пьезоэлектрический элемент, на который подаётся пилообразный сигнал с контроллера. Пьезоэлемент медленно «растягивается» вместе с направляющей, а затем резко «укорачивается», при этом направляющая остаётся на своём месте. Пьезодвигатель обеспечивает минимальный угол поворота оправы в 1 мкрад. Кинематический держатель может быть адаптирован для оптики с диаметром 0.5", 1" и 2". Существует возможность изготовления держателя для работы в вакууме до 10-6 и 10-9 гПа. Для управления N-480 компания Physik Instrumente выпускает контроллер серии E-870, который имеет аналоговый и цифровой интерфейсы.

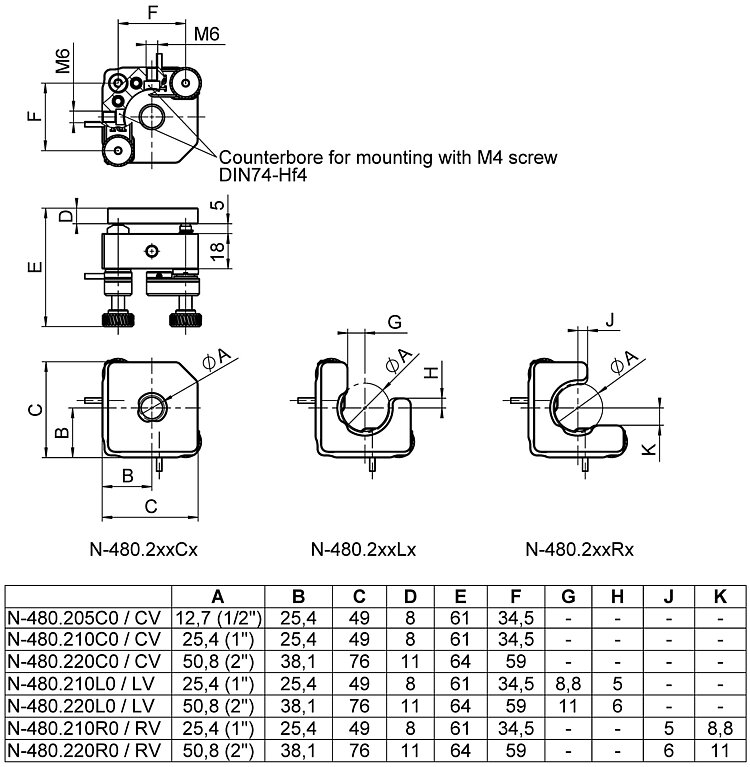

Технические характеристики:
|
Характеристика/Модель |
N-480.205C0 N-480.205CV N-480.205CU |
N-480.210C0 N-480.210CV N-480.210CU |
N-480.210L0 N-480.210LV N-480.210LU |
Ед. изм. |
|
Направления перемещения |
θx, θy |
θx, θy |
θx, θy | |
|
Параметры оправы |
Для зеркал диаметром 0.5", закрытая оправа |
Для зеркал диаметром 1", закрытая оправа |
Для зеркал диаметром 1", правосторонняя оправа | |
|
Давление |
0-атмосферная версия V-вакуум до 10-6 гПа U-вакуум до 10-9 гПа |
0-атмосферная версия V-вакуум до 10-6 гПа U-вакуум до 10-9 гПа |
0-атмосферная версия V-вакуум до 10-6 гПа U-вакуум до 10-9 гПа | |
|
Диапазон перемещения |
±8 |
±8 |
±8 |
° |
|
Минимальный шаг |
1 |
1 |
1 |
мкрад |
|
Удерживающее усилие (при выключенном питании) |
>100 |
>100 |
>100 |
Н |
|
Толкающее усилие |
22 |
22 |
22 |
Н |
|
Тип привода |
Инерционный пьезоэлектрический серии PI Shift |
Инерционный пьезоэлектрический серии PI Shift |
Инерционный пьезоэлектрический серии PI Shift | |
|
Размах управляющего напряжения |
80 |
80 |
80 |
В |
|
Диапазон рабочих температур |
От -10 до +40 |
От -10 до +40 |
От -10 до +40 |
°С |
|
Материал |
Винт: нержавеющая сталь Держатель: алюминий |
Винт: нержавеющая сталь Держатель: алюминий |
Винт: нержавеющая сталь Держатель: алюминий | |
|
Длина кабеля |
2 |
2 |
2 |
м |
|
Тип разъёма |
Mini DIN 4-pin |
Mini DIN 4-pin |
Mini DIN 4-pin | |
|
Рекомендуемый контроллер |
E-870 |
E-870 |
E-870 |
|
Характеристика/Модель |
N-480.210R0 N-480.210RV N-480.210RU |
N-480.220C0 N-480.220CV N-480.220CU |
N-480.220L0 N-480.220LV N-480.220LU |
Ед. изм. |
|
Направления перемещения |
θx, θy |
θx, θy |
θx, θy | |
|
Параметры оправы |
Для зеркал диаметром 1", левосторонняя оправа |
Для зеркал диаметром 2", закрытая оправа |
Для зеркал диаметром 2", правосторонняя оправа | |
|
Давление |
0-атмосферная версия V-вакуум до 10-6 гПа U-вакуум до 10-9 гПа |
0-атмосферная версия V-вакуум до 10-6 гПа U-вакуум до 10-9 гПа |
0-атмосферная версия V-вакуум до 10-6 гПа U-вакуум до 10-9 гПа | |
|
Диапазон перемещения |
±8 |
±8 |
±8 |
° |
|
Минимальный шаг |
1 |
1 |
1 |
мкрад |
|
Удерживающее усилие (при выключенном питании) |
>100 |
>100 |
>100 |
Н |
|
Толкающее усилие |
22 |
22 |
22 |
Н |
|
Тип привода |
Инерционный пьезоэлектрический серии PI Shift |
Инерционный пьезоэлектрический серии PI Shift |
Инерционный пьезоэлектрический серии PI Shift | |
|
Размах управляющего напряжения |
80 |
80 |
80 |
В |
|
Диапазон рабочих температур |
От -10 до +40 |
От -10 до +40 |
От -10 до +40 |
°С |
|
Материал |
Винт: нержавеющая сталь Держатель: алюминий |
Винт: нержавеющая сталь Держатель: алюминий |
Винт: нержавеющая сталь Держатель: алюминий | |
|
Длина кабеля |
2 |
2 |
2 |
м |
|
Тип разъёма |
Mini DIN 4-pin |
Mini DIN 4-pin |
Mini DIN 4-pin | |
|
Рекомендуемый контроллер |
E-870 |
E-870 |
E-870 |
|
Характеристика/Модель |
N-480.210R0 N-480.210RV N-480.210RU |
Ед. изм. |
|
Направления перемещения |
θx, θy | |
|
Параметры оправы |
Для зеркал диаметром 2", левосторонняя оправа | |
|
Давление |
0-атмосферная версия V-вакуум до 10-6 гПа U-вакуум до 10-9 гПа | |
|
Диапазон перемещения |
±8 |
° |
|
Минимальный шаг |
1 |
мкрад |
|
Удерживающее усилие (при выключенном питании) |
>100 |
Н |
|
Толкающее усилие |
22 |
Н |
|
Тип привода |
Инерционный пьезоэлектрический серии PI Shift | |
|
Размах управляющего напряжения |
80 |
В |
|
Диапазон рабочих температур |
От -10 до +40 |
°С |
|
Материал |
Винт: нержавеющая сталь Держатель: алюминий | |
|
Длина кабеля |
2 |
м |
|
Тип разъёма |
Mini DIN 4-pin | |
|
Рекомендуемый контроллер |
E-870 |
|
Поставщик
|
Physik Instrumente (PI) |
