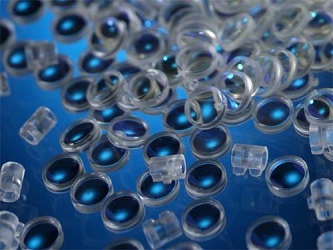

Для того чтобы луч лазерного диода был параллельным компания Laser Components предлагает ряд коллиматоров, представляющих собой недорогие пластиковые линзы с фокусным расстоянием от 3.33 мм до 18.33 мм. Линзы доступны для заказа с диаметром от 4.0 мм до 7.4 мм. Рабочий температурный диапазон для линз составляет от 0 до + 65 0С. Линзы могут быть приклеены или установлены с помощью пружин. В связи с возможностью деформации линзы лучше избегать типа крепления, которое оказывает чрезмерное механическое напряжение на линзу.
Особенности:
- пропускание 90%;
- материал линзы – оптический пластик;

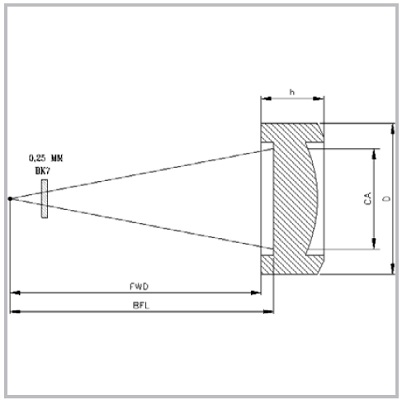

- разработано с покровным стеклом BK7 толщиной 0.25 мм, 0.55 мм от источника;
- доступны чертежи в Zemax;
- линзы можно использовать с другими длинами волн чем те, которые указаны в таблице ниже.
Технические параметры пластиковых линз:
|
Модель |
CAY033/40 |
CAY033 |
CAY046 |
CAY046/55 |
CAX100 |
CAW100 |
CAX183 | ||||
|
Документация |
|
|
|
|
|
|
| ||||
|
Тип линзы |
би-асферическая |
би-асферическая |
би-асферическая |
моно-асферическая |
моно-асферическая |
би-асферическая |
моно-асферическая | ||||
|
Внешний диаметр D, мм |
4.00 |
7.40 |
7.40 |
5.50 |
6.28 |
5.20 |
6.28 | ||||
|
Толщина линзы H, мм |
3.00 |
3.05 |
2.70 |
2.70 |
1.25 |
2.44 |
2.44 | ||||
|
Числовая апертура |
0.38 |
0.40 |
0.40 |
0.38 |
0.20 |
0.195 |
0.12 | ||||
|
Световой диаметр СА, мм |
2.50 |
2.70 |
3.70 |
3.40 |
4.10 |
3.90 |
4.30 | ||||
|
Длина волны, нм |
670 |
670 |
785 |
670 |
780 |
670 |
780 |
670 |
785 |
670 |
785 |
|
Фокальная длина, мм |
3.35 |
3.30 |
3.32 |
4.60 |
4.62 |
4.60 |
4.62 |
9.97 |
9.85 |
18.18 |
18.33 |
|
Обратная фокальная длина BFL, мм |
2.07 |
2.08 |
2.10 |
3.10 |
3.12 |
3.09 |
3.12 |
9.17 |
8.40 |
17.51 |
17.69 |
|
Свободное рабочее расстояние, мм |
1.97 |
1.97 |
2.00 |
3.00 |
3.02 |
2.89 |
2.92 |
8.44 |
8.30 |
16.30 |
16.48 |
|
Оптический допуск, мм |
0.10 |
0.10 |
0.10 |
0.10 |
0.10 |
0.15 |
0.10 | ||||
|
Радиус поля, мм |
0.05 |
0.05 |
0.10 |
0.10 |
0.20 |
0.15 |
0.30 | ||||
|
Температура хранения, 0С |
-25 до 70 |
-25 до 70 |
-10 до 70 |
-25 до 70 |
0 до 65 |
0 до 65 |
-25 до 100 | ||||
|
Рабочая температура, 0С |
5 до 65 |
5 до 65 |
5 до 65 |
5 до 65 |
0 до 65 |
0 до 65 |
-10 до 75 | ||||
|
Поставщик
|
Laser Components |
