Поставщик
|
Litron Lasers |
|
Типы изделий
|
лазеры |
|
Тип лазера
|
перестраиваемые |
|
Особенности лазера
|
на основе ОПГ |
|
Цвет лазера
|
фиолетовые |
|
Диапазон длин волн, нм
|
400-435 |
|
Материал
|
Nd:YAG |

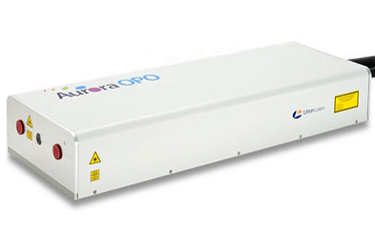

Aurora II Integra OPO – это инновационная полностью автоматизированная система, состоящая из оптического параметрического генератора на кристалле BBO (II тип) и Nd:YAG лазера накачки. Благодаря широкому выбору Nd:YAG лазеров для накачки параметрического генератора (частота следования импульсов от 10 до 200 Гц) система легко подстраивается под требования конкретной задачи пользователя. Контроль и управление лазером накачки и ОПГ осуществляется с помощью интуитивно понятного компьютерного интерфейса, который позволяет регулировать угол BBO кристалла, используя шаговый двигатель. В качестве дополнительной возможности доступно автоматическое регулирование перестройки с помощью встроенного спектрометра и контура обратной связи. Такая система позволяет автоматически регулировать угол кристалла параметрического генератора, чтобы на выходе получить излучение на необходимой длине волны.
Изменение угла кристалла приведет к небольшим смещениям направления луча. В представленной системе предусмотрена компенсация подобного смещения для поддержания направления выходного излучения постоянным, что важно для задач чувствительных к изменению направления луча, например, при сопряжении с оптоволокном.
Особенности:
- Диапазон перестройки: 410-710 нм и 710 нм-2.3 мкм;
- Дополнительно возможно расширение диапазона перестройки в УФ область: 205-419 нм;
- Ширина спектральной линии <3 см-1;
- Встроенный лазер для накачки параметрического генератора;
- Регулируемый аттенюатор;
- Управление с помощью ПК через RS232 порт.

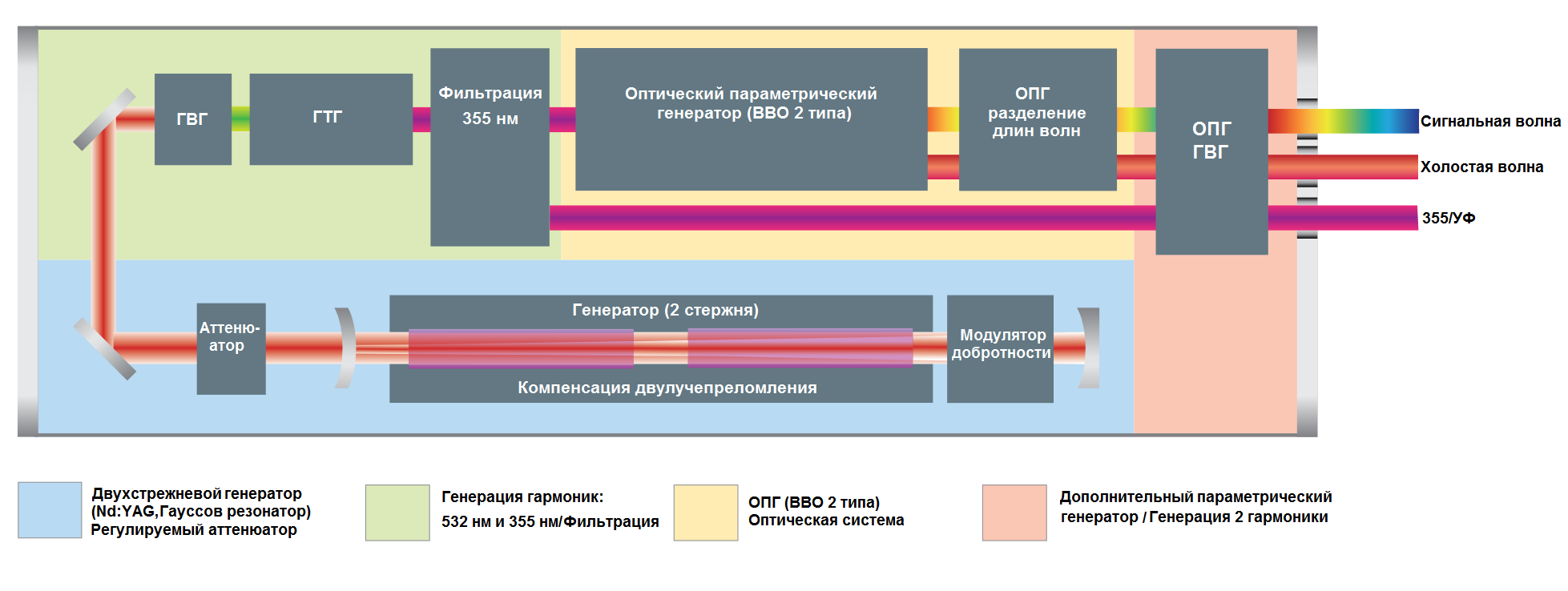

Схема лазерной системы Aurora II Integra OPO
Технические характеристики перестраиваемой лазерной системы Aurora II Integra OPO
|
Модель |
Aurora II 15 |
Aurora II 30 |
Aurora II 45 |
|
ОПГ |
|||
|
Диапазон длин волн1) |
|||
|
Сигнальная волна (нм) |
410-710 |
410-710 |
410-710 |
|
Холостая волна (нм) |
710-2300 |
710-2300 |
710-2300 |
|
Генерация субгармоник (нм) |
205-419 |
205-419 |
205-419 |
|
Энергия выходных импульсов |
|||
|
ОПГ (мДж)2) |
15 |
30 |
45 |
|
Генерация субгармоник (мДж)3) |
2 |
4 |
6 |
|
Ширина спектральной линии (см-1)4) |
<3 |
<3 |
<3 |
|
Стабильность от импульса к импульсу, (σ %)5) |
<4 |
<4 |
<4 |
|
Шаг перестройки |
|
|
|
|
Сигнальная волна (нм) |
~0.01 |
~0.01 |
~0.01 |
|
Холостая волна (нм) |
~0.5 |
~0.5 |
~0.5 |
|
Длительность импульса (нс)6) |
5-7 |
5-7 |
5-7 |
|
Диаметр пучка (мм)7) |
5 |
5 |
5 |
|
Поляризация |
|||
|
Сигнальная волна |
Вертикальная |
Вертикальная |
Вертикальная |
|
Холостая волна |
Горизонтальная |
Горизонтальная |
Горизонтальная |
|
Лазер накачки8) |
|||
|
Частота следования импульсов (Гц)9) |
10-30* |
10-30* |
10-30* |
|
Длина волны накачки (нм) |
355 |
355 |
355 |
|
Макс. энергия импульсов накачки (мДж) |
70 |
135 |
220 |
|
Длительность импульса (нс)6) |
6-10 |
6-10 |
6-10 |
|
Тип резонатора |
Гауссов |
Гауссов |
Гауссов |
|
М2 |
<2 |
<2 |
<2 |
|
Расходимость пучка (мрад) |
<0.5 |
<0.5 |
<0.5 |
|
Стабильность от импульса к импульсу, (± %)10) |
6 |
6 |
6 |
|
Дополнительное оборудование |
|||
|
Напряжение питания, В (VAC) |
220-250 |
220-250 |
220-250 |
|
Частота, Гц |
50/60 |
50/60 |
50/60 |
|
Источник питания (фаза) |
Однофазный |
Однофазный |
Однофазный |
|
Температура окружающей среды, 0С |
5-35 |
5-35 |
5-35 |
Примечания:
1) Дополнительно: диапазон перестройки от 210 нм до 2.3 мкм, перестройка в автоматическом режиме
2) Для длины волны 470 нм
3) Для длины волны 210 нм
4) Ширина спектральной линии <3 см-1 для диапазона от 470-710 нм; Ширина спектральной линии второй гармоники <8 см-1 для диапазона от 210-355 нм.
5) Для длины волны 440 нм
6) FWHM – измерено с помощью быстрого фотодиода и осциллографа с полосой пропускания 300 МГц.
7) Измерено в ближнем поле на уровне 1/e2, 440 нм
8) Лазер накачки серии LPY70X. Отверстие для 355 нм - если не установлен модуль для генерации второй гармоники. Выходные порты для 1064 нм и 532 нм – дополнительно. Энергия выходного излучения-остаточная энергия (не максимальная энергия излучения лазера накачки)
9) Доступны частоты следования импульсов до 100 Гц. Данные в таблице предоставлены для частоты 10 Гц.
10) Энергия от пика к пику – 100% импульсов.
*) Доступны модели с частотой следования импульсов 50/100 Гц
