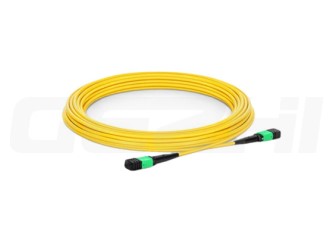

GEZHI Photonics - это фабрика однорежимных магистральных кабелей MPO с предварительной изоляцией 9/125 OS2, которая предлагает пользователю преимущество стабильного качества, гораздо более быструю установку и более простое управление кабелем. Магистральный волоконно-оптический кабель MPO подходит для использования в приемопередатчиках 40G QSFP +, 100G QSFP28, 400G OSFP, 400G QSFP с параллельным оптическим подключением приемопередатчиков. Каждый оптоволоконный кабель MPO OS2 прошел проверку на вносимые и обратные потери, проверку торцевой поверхности и проверку полярности на заводе, что гарантирует соответствие отраслевым стандартам.
1. Пользовательское количество волокон
|

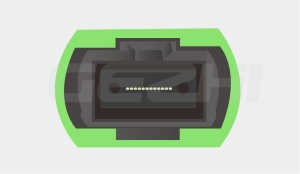

8 Волокон используется для прямого подключения QSFP +/QSFP28 40G / 100G. |

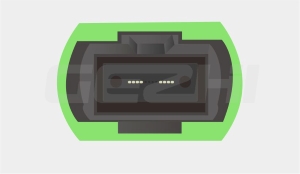

12-144 Волокна используется для прокладки кабелей из высокопрочного структурного волокна толщиной 10 Г / 40 г /100 г. |
|
|
|
2. Пользовательская полярность
Для правильной отправки данных по оптоволоконному кабелю сигнал передачи канала (Tx) на одном конце кабеля должен соответствовать соответствующему приемнику (Rx) на другом конце. И роль полярности, которая определяет направление распространения сигнала, заключается в обеспечении соблюдения этого соответствия. Полярность оптоволокна - это одна из областей, которая, по-видимому, вызывает много путаницы в нашей отрасли, особенно когда речь заходит о многоволоконных MPO-решениях, используемых в параллельных оптических приложениях.
Разъемы MPO также имеют клавишу на верхней стороне разъема и белую точку сбоку, обозначающую местоположение позиции 1. Ориентация ключа имеет решающее значение, когда дело доходит до полярности.

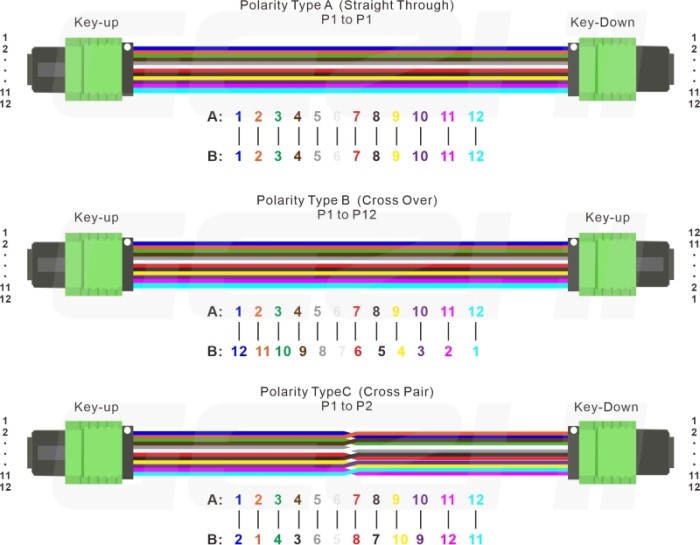

Также существуют три различных типа кабелей MPO – тип A, тип B и тип C, как показано на рисунках ниже:
3. Пользовательские соединители

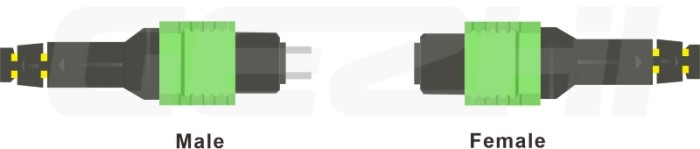

Интерфейсы MPO на активном оборудовании являются штекерными (с выводами), и во избежание повреждения приемопередатчика патч-корды MPO должны быть штекерными (без выводов).
|
Мужской (с пинами) Штекерный разъем соединен с гнездовой стороной для подключения адаптеров, кассет или панелей. |
Женский (без пинов) Разъем может быть напрямую подключен к трансиверам или другим разъемам-соединителям. |
Технические характеристики:
|
Уровень производительности |
Стандарт |
Элитный |
||||
|
Соединитель |
Режим |
Торцевая поверхность |
IL (макс.) (дБ) |
RL (мин.) (дБ) |
IL (макс.) (дБ) |
RL (мин.) (дБ) |
|
MPO / MTP |
SM OS2 |
8F / APC |
≤0.70 |
≥60 |
≤0.35 |
≥60 |
|
12F / APC |
≤0.70 |
≥60 |
≤0.35 |
≥60 |
||
|
24F / APC |
≤0.70 |
≥60 |
≤0.35 |
≥60 |
||
|
8F / PC |
≤0.70 |
≥60 |
≤0.35 |
≥60 |
||
|
12F / PC |
≤0.70 |
≥60 |
≤0.35 |
≥60 |
||
|
24F / PC |
≤0.70 |
≥60 |
≤0.35 |
≥60 |
||
Информация по заказу:
|
Тип |
Режим |
Количество волокон |
Полярность |
Выпускник |
Соединитель A |
Соединитель B |
Полировка |
Длина |
|
PCMPO |
2= OS2 |
08= 8 Волокон |
A = Тип A |
S = Стандарт |
M = Мужчина |
M = Мужчина |
P= UPC |
01= 1 М |
Оплата продукции производится по безналичному расчету на основании счета либо договора поставки. Компания АЗИМУТ ФОТОНИКС принимает участие в конкурсных торгах (электронных аукционах) на выполнение заказов от бюджетных организаций. Для бюджетных организаций предусмотрена работа с частичной предоплатой в рамках договоров по ФЗ.
Доставка оборудования и компонентов во все регионы России осуществляется транспортными компаниями (Major Express, Гарантпост, СДЭК) с обязательным соблюдением требований к транспортировке и хранению, также возможен самовывоз из нашего офиса в Москве. Условия отправки груза в страны СНГ и ЕАЭС необходимо уточнять отдельно у специалистов нашей компании.
Gezhi Photonics Co., Ltd является профессиональным производителем и поставщиком волоконно-оптической продукции, которая широко применяется в центрах обработки данных, телекоммуникациях, CATV, FTTX, оптоволоконных датчиках и т.д.
