Особенности:
- Оптимизированное для лазера многомодовое волокно OM4
- Заводские гарантии обеспечивают стабильное качество, высокую производительность и сокращают время установки
- 100% протестировано на низкие вносимые потери и высокое обратное отражение
- Оптимизированная производительность – доступно в исполнении elite MTP и с дискретным разъемом премиум-класса по запросу
1. Пользовательское количество волокон
|

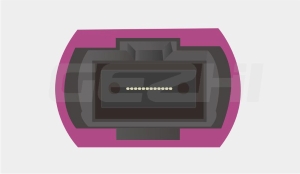

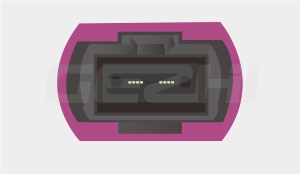

8 Волокон используется для прямого подключения QSFP +/QSFP28 40G / 100G. |
12-144 Волокна используется для прокладки кабелей из высокопрочного структурного волокна толщиной 10 Г / 40 г /100 г. |
|
|
|
2. Пользовательская полярность
Для правильной отправки данных по оптоволоконному кабелю сигнал передачи канала (Tx) на одном конце кабеля должен соответствовать соответствующему приемнику (Rx) на другом конце. И роль полярности, которая определяет направление распространения сигнала, заключается в обеспечении соблюдения этого соответствия. Полярность оптоволокна - это одна из областей, которая, по-видимому, вызывает много путаницы в нашей отрасли, особенно когда речь заходит о многоволоконных MPO-решениях, используемых в параллельных оптических приложениях.
Разъемы MPO также имеют клавишу на верхней стороне разъема и белую точку сбоку для обозначения положения 1. Ориентация клавиши имеет решающее значение, когда речь заходит о полярности.

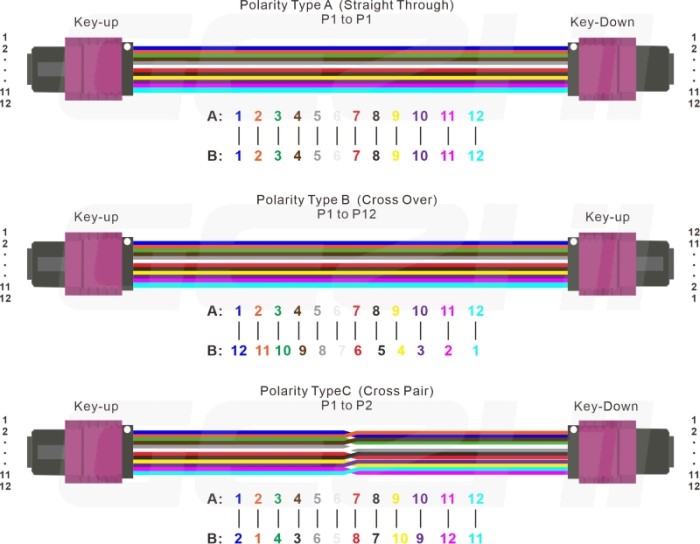

Также существуют три различных типа кабелей MPO – тип A, тип B и тип C, как показано на рисунках ниже:
3. Пользовательский соединитель
Интерфейсы MPO на активном оборудовании являются штекерными (с выводами), и во избежание повреждения приемопередатчика патч-корды MPO должны быть штекерными (без выводов).
|

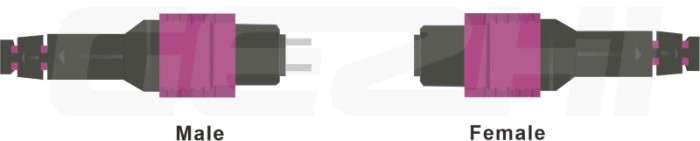

Мужской (с пинами) Штекерный разъем соединен с гнездовой стороной для подключения адаптеров, кассет или панелей. |
Женский (без пинов) Разъем может быть напрямую подключен к трансиверу или другим разъемам. |
Технические характеристики:
|
Уровень производительности |
Стандарт |
Элитный |
||||
|
Соединитель |
Режим |
Торцевая поверхность |
IL (макс.) (дБ) |
RL (мин.) (дБ) |
IL (макс.) (дБ) |
RL (мин.) (дБ) |
|
MPO / MTP |
ММ OM4 |
8F / APC |
≤0.50 |
≥20 |
≤0.35 |
≥20 |
|
12F / APC |
≤0.50 |
≥20 |
≤0.35 |
≥20 |
||
|
24F / APC |
≤0.50 |
≥20 |
≤0.35 |
≥20 |
||
|
8F / PC |
≤0.50 |
≥20 |
≤0.35 |
≥20 |
||
|
12F / PC |
≤0.50 |
≥20 |
≤0.35 |
≥20 |
||
|
24F / PC |
≤0.50 |
≥20 |
≤0.35 |
≥20 |
||
Информация по заказу:
|
Тип |
Режим |
Количество волокон |
Полярность |
Выпускник |
Соединитель A |
Соединитель B |
Полировка |
Длина |
|
PCMPO |
2= OS2 |
08= 8 Волокон |
A = Тип A |
S = Стандарт |
M = Мужчина |
M = Мужчина |
P= UPC |
01= 1 М |
|
Поставщик
|
Gezhi Photonics |
