Двухволоконные DWDM пассивные фильтры GEZHI 1х8 каналов представляют собой пассивный оптический модуль с низкими потерями и высокой плотностью, основанный на технологии тонкопленочного покрытия C27, C28, C29, C30, C31, C32, C33, C34 на длине волны сетки ITU от C1 до C61 по выбору заказчика. В комплект поставки входит 2-слотный адаптер LC/UPC для монтажа в стойку 19"1U. Двухволоконные сети DWDM с пассивными фильтрами 1x8 каналов идеально подходят для транспортировки волоконно-оптических каналов на большие расстояния по всему двойному волокну. Мультиплексирование с плотным разделением длин волн (DWDM) компании GEZHI является важной вехой в развитии волоконно-оптической технологии передачи данных.
|
Особенности:
|
Применения:
|
Технические характеристики:
|
Параметр |
Единица измерения |
Пассивные фильтры DWDM |
|
Номер канала |
-- |
1x8 Каналов |
|
Рабочая длина волны |
нм |
C27 ~ C34 |
|
Центральная длина волны канала |
нм |
Сетка ITU-T @DWDM |
|
Полоса пропускания канала |
нм |
0.8 (100 ГГц) |
|
Вносимые потери @PB |
дБ |
<2.8 |
|
Изоляция @ Смежный канал |
дБ |
>30 |
|
Изоляция @Несмежный канал |
дБ |
>40 |
|
Изоляция при отражении канала |
дБ |
>15 |
|
Пульсация полосы пропускания |
дБ |
<0.5 |
|
Потери, зависящие от поляризации |
дБ |
<0.15 |
|
Дисперсия режима поляризации |
пс |
<0.1 |
|
Направленность и потери при возврате |
дБ |
Направленность: > 50 Потери при возврате:> 45 |
|
Управление мощностью |
мВт |
<500 |
|
Соединитель |
-- |
LC / UPC |
|
Тип волокна |
-- |
SMF-28e или настроено по индивидуальному заказу |
|
Рабочая температура |
℃ |
-20 ~ +70 |
|
Температура хранения |
℃ |
-40 ~ +85 |
|
Размер упаковки |
мм |
2 слота 19 " 1U для установки в стойку |
Двухволоконные DWDM mux-пассивные фильтры GEZHI для сетей с 1x8 каналами предлагают высокопроизводительные терминальные DWDM-решения для расширения сети. Эти сети с двухволоконными DWDM-мультиплексорами с пассивными фильтрами 1x8 каналов используются для передачи данных на большие расстояния, где длины волн плотно распределены по C-диапазону в сетке 100 ГГц (0,8 нм). Двухволоконные пассивные фильтры DWDM mux для сетей с 1x8 каналами прозрачны по протоколу и подходят для приложений, включая SDH / SONET, 10/1g Ethernet, 16/8/4/2/1g Fibre Channel, CATV, FTTx и т.д.

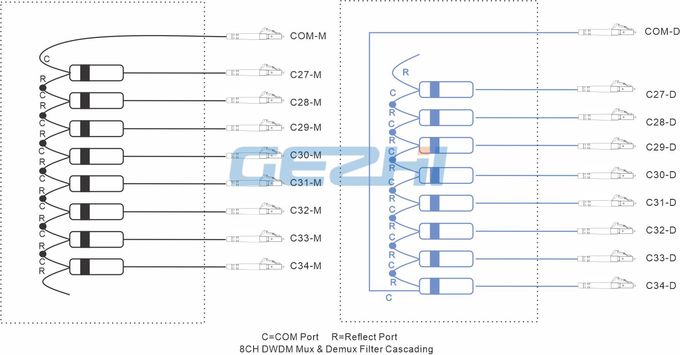

Двухволоконные DWDM пассивные фильтры сети с 1x8 каналами
Установка в стойку 19 “ 1U

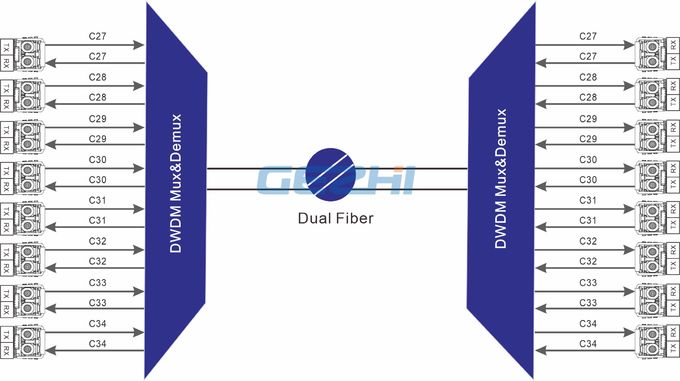

Двухволоконный DWDM
Информация по заказу:
|
DWDM |
Количество каналов |
Конфигурация |
Первый канал |
Последний канал |
Тип модуля |
Тип кабеля |
Длина волокна |
Соединитель |
|
|
DWDM 100G = 100 ГГц 200G = 200 ГГц |
01 = 1 канал ...... |
M = Mux D= Demux A = Мультиплексирование + Демультиплексирование |
C21=C21 C22=C22 C21=C23 ......
C59=C53 C60=C60 C61=C61 S=Указать |
C21=C21 C22=C22 C21=C23 ......
C59=C53 C60=C60 C61=C61 S=Указать |
A1 = коробка ABS 100x80x10 мм A2 = коробка ABS 120x80x18 мм A3 = коробка ABS 140x115x18 мм L1 = LGX 129*29*130 мм L2 = вставка LGX в 2-слотную стойку L4 = вставка LGX в 4-слотную стойку R1 = 19 " 1 U-образная стойка R2 = 2-слотная 19-дюймовая стойка 1U R4 = 4-слотная 19-дюймовая стойка 1U S=Указать
|
09 = свободная трубка 900 мкм |
05 = 0,5 м
10= 1,0 м |
00=нет |
