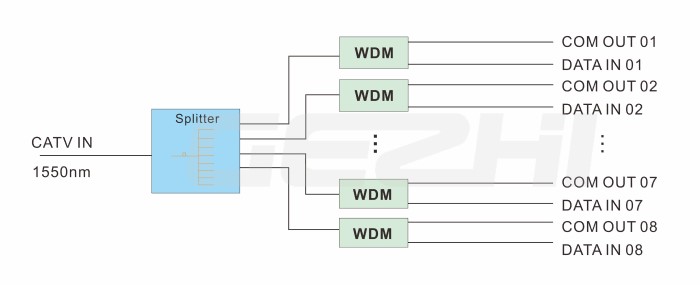

Оверлейные мультиплексоры CATV объединяют в себе оптический сплиттер и тройной фильтр WDM. Он поддерживает многоканальную передачу сигнала CATV и удовлетворяет передачу независимого IP-сигнала в каждом канале. Он может удовлетворить высокий широкополосный спрос голоса, данных, CATV и других интегрированных услуг. Он широко используется в системах FTTX, CATV, P2P, EPON/GPON и т.д.
Поскольку операторы связи переходят на услуги triple-play (видео, голос и высокоскоростной доступ в Интернет), чтобы сократить отток абонентов и увеличить доходы, им необходимо найти способ доставки ТВ и видео до конечного пользователя с минимальными затратами. Каждый из основных вариантов PON "точка-многоточка" - BPON, GPON и EPON - предлагает услуги ТВ/видео: В архитектуре PON "точка-многоточка" для передачи данных и телефонии выделяется одна частота волны (1490 нм), а для передачи данных (1310 нм) - другая. При подходе RF overlay с помощью мультиплексирования с волновым разделением (WDM) выделяется третья частота - 1550 нм, которая предназначена для передачи видео. Технология RF overlay позволяет предоставлять все типы видеоуслуг: аналоговое вещание, цифровое вещание и HDTV, а также видео по запросу.
Оверлейные мультиплексоры CATV компании GEZHI Photonics обычно используются для разделения или объединения сигналов из разных точек оптической сети. Данная модель имеет встроенную функцию мультиплексирования с разделением по длине волны (WDM). Эти продукты отличаются низкими вносимыми потерями, высокой направленностью и специально разработаны для сетей CATV и FTTH/ FTTx. Этот продукт оптимизирован для сетей, в которых IP- и радиочастоты распределяются по одному волокну к бордюру/зданию/дому.
|
Особенности:
|
Применения:
|
Технические характеристики:
|
Параметр |
Значение |
||||
|
Порт |
1x8 |
1x16 |
1x32 |
1x64 |
|
|
Потери на входе (дБ) |
CATV Вход |
≤12 |
≤15.2 |
≤18.5 |
≤21.5 |
|
ДАННЫЕ Вход |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
|
|
Рабочая длина волны (нм) |
ОБЩИЙ Вход |
1260~1620 |
|||
|
CATV Вход |
1540~1620 |
||||
|
ДАННЫЕ Вход |
1260~1360; 1460~1500 |
||||
|
Изоляция (дБ) |
CATV Вход |
≥30 |
|||
|
ДАННЫЕ Вход |
≥15 |
||||
|
Направленность (дБ) |
＞50 |
||||
|
Возвратные потери（дБ） |
＞45 |
||||
|
Максимальная мощность (мВт) |
300 |
||||
|
Температура опрерации (℃) |
-20~+75 |
||||
|
Температура хранения (℃) |
-40~+85 |
||||
Информация по заказу:
|
Модель |
Конфигурация |
Тип упаковки |
Тип кабеля |
Длина волокна |
Разъем |
|
|
CATV |
08WDM=08 Порт COM и DATA IN 16WDM=32 Порт COM и DATA IN 32WDM=64 Порт COM и DATA IN 64WDM=64 порта COM и DATA IN S=Уточнить |
A1=ABS коробка 100x80x10 мм A2=ABS коробка 120x80x18 мм A3=ABS коробка 140x115x18 мм L1=LGX 129*29*130 мм L2=LGX вставка в 2-слотовую стойку L4 = вставка LGX в 4-слотовую стойку R1=19" 1 U-образная стойка R2=2 слота для стойки 19″1U R4=4 слота в стойке 19″1U S=Уточнить |
00=Нет
09=900 мкм свободная трубка S=Уточнить |
00=Нет 05=0.5 м 10=1,0 м S=Уточнить |
00=нет MPO=MPO S=Уточнить |
|
Поставщик
|
Gezhi Photonics |
