        Оптоволоконный разветвитель GP, 1260-1650 нм

        Главная
        —
        Каталог продукции
        —
        Волоконная оптика
        —
        Оптоволоконные компоненты
        —
        Соединители и разветвители
        —Оптоволоконный разветвитель GP, 1260-1650 нм

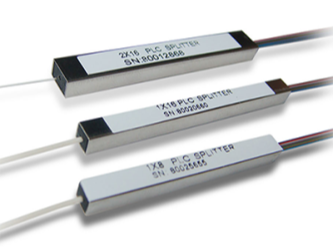

        Фото Оптоволоконный разветвитель GP, 1260-1650 нм
        Производитель: Gezhi Photonics
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        • Технические характеристики
        • Описание
        • Оплата
        • Доставка
        • Гарантия
        Поставщик
        Gezhi Photonics

        Разветвитель планарной световолновой схемы (PLC) - это тип оптического устройства управления питанием, изготовленного с использованием технологии оптических волноводов из кремнезема. Он отличается небольшими размерами, высокой надежностью, широким рабочим диапазоном длин волн и хорошей межканальной однородностью и широко используется в сетях PON для реализации разделения мощности оптического сигнала. Gezhi Photonics предлагает целую серию продуктов с разделителями 1xN и 2xN, разработанных специально для конкретных применений. Все продукты соответствуют требованиям GR-1209-CORE-2001 и GR-1221-CORE-1999.

        Особенности:

        • Низкие вносимые потери
        • Низкий уровень PDL
        • Компактный дизайн
        • Хорошая межканальная однородность
        • Широкая рабочая длина волны: от 1260 нм до 1650 нм
        • Широкая рабочая температура: от -40℃ до 85℃
        • Высокая надежность и стабильность

        Применения:

        • Системы FTTX
        • PON сети
        • Ссылки на CATV
        • Распределение оптического сигнала

        Технические характеристики:

        Параметр

        Спецификация разветвителя ПЛК 1xN

        Рабочая длина волны (нм)

        1260 ~ 1650

        Тип

        1x2

        1x4

        1x8

        1x16

        1x32

        1x64

        Вносимые потери (дБ)

        Типичный

        3.6

        6.8

        10.0

        13.0

        16.0

        19.5

        Макс

        3.8

        7.1

        10.3

        13.5

        16.5

        20.5

        Единообразие (дБ)

        Типичный

        0.4

        0.5

        0.5

        1.0

        1.0

        2.5

        Макс

        0.6

        0.6

        0.8

        1.2

        1.5

        2.5

        PDL (дБ) Макс.

        Типичный

        0.1

        0.1

        0.1

        0.2

        0.2

        0.2

        Макс

        0.15

        0.15

        0.25

        0.3

        0.3

        0.3

        Длина волны

        потеря отдела (дБ)

        Типичный

        0.1

        0.1

        0.1

        0.3

        0.4

        0.7

        Макс

        0.2

        0.3

        0.4

        0.6

        0.8

        1.0

        Температура

        потеря отдела

        Типичный

        0.3

        0.3

        0.3

        0.4

        0.4

        0.4

        Макс

        0.5

        0.5

        0.5

        0.5

        0.5

        0.5

        Направленность (дБ) Мин

        55

        Обратные потери (дБ), мин

        55(50)

        Рабочая температура (°C)

        -40~ +85

        Температура хранения (°C)

        -40 ~ +85

        Длина волокна

        1 м или настроено индивидуально

        Тип волокна

        G657A

        Тип разъема

        Настроено

        Разделитель ПЛК с оголенным волокном (мм)

        4x4x40

        4x4x40

        4x4x40

        4x7x50

        4x7x50

        4x12x60

        Безблочный разветвитель ПЛК (мм)

        4x4x40

        4x7x60

        4x7x60

        4x12x60

        6x20x80

        6x40x100

        Разделительный модуль ПЛК (мм)

        100x80x10

        100x80x10

        100x80x10

        120x80x18

        120x80x18

        141x115x18

        PLC-разветвитель-для монтажа в стойку (мм)

        Коробка для монтажа в стойку 19'1U 2U, коробка LGX, коробка ODF

        Информация по заказу:

        GP

        ХХХ

        XX

        XX

        XX

        XX

        XX



        Конфигурация порта

        Тип модуля

        Тип кабеля

        Длина волокна

        Входной разъем

        Выходной разъем

        G= Gezhi

        P = PLC



        102 = 1x2

        104 = 1x4

        108 = 1x8

        116 = 1x16

        132 = 1x32

        164 = 1x64

        204 = 2x4

        208 = 2x8

        216 = 2x16

        232 = 2x32

        264 = 2x64

        BF = Голое волокно

        BL = Без блоков

        MO = Модуль

        LG = LGX Box

        RM = Крепление в стойку

        CB = Кассетная коробка

        XX = на заказ



        00 = нет

        09 = 900 мкм

        Пустая трубка

        20 = 2,0 мм

        30 = 3,0 мм

        05 = 0,5 м

        10 = 1,0 м

        15 = 1,5 м

        30 = 3,0м

        40 = 4,0м

        50 = 5,0 м

        ......

        0 = нет

        1 = LC / UPC

        2 = LC / APC

        3 = SC / UPC

        4 = SC / APC

        5 = FC / UPC

        6 = FC / APC

        7 = LC / APC

        X = на заказ

        0 = нет

        1 = LC / UPC

        2 = LC / APC

        3 = SC / UPC

        4 = SC / APC

        5 = FC / UPC

        6 = FC / APC

        7 = LC / APC

        X = на заказ

        Оплата продукции производится по безналичному расчету на основании счета либо договора поставки. Компания АЗИМУТ ФОТОНИКС принимает участие в конкурсных торгах (электронных аукционах) на выполнение заказов от бюджетных организаций. Для бюджетных организаций предусмотрена работа с частичной предоплатой в рамках договоров по ФЗ.

        Доставка оборудования и компонентов во все регионы России осуществляется транспортными компаниями (Major Express, Гарантпост, СДЭК) с обязательным соблюдением требований к транспортировке и хранению, также возможен самовывоз из нашего офиса в Москве. Условия отправки груза в страны СНГ и ЕАЭС необходимо уточнять отдельно у специалистов нашей компании.

        Все поставляемое нами оборудование обеспечивается официальной гарантией производителей с отправкой на ремонт и замену. Как правило, срок гарантии – 1 год.
        Связанные товары

        Нужна консультация?

        Наши специалисты ответят на любой интересующий вопрос
        Задать вопрос
        Каталог
        Каталог THORLABS
        Каталог Hamamatsu
        Каталог Edmund Optics
        Поставщики
        Компания
        Вакансии
        Проекты
        Контакты
        Полезное
        Статьи
        Новости
        Видео
        Выставки
        Условия сотрудничества
        Карта сайта
        Подписаться на рассылку
        8 (800) 551-20-97
        8 (800) 551-20-97
        +7 (812) 407-10-47Санкт-Петербург
        Заказать звонок
        info@azimp.ru
        119049, г. Москва, ул. Шаболовка, д. 10, корп.1 помещ. 7/1 (м. Шаболовская)
        2025 © АЗИМУТ ФОТОНИКС
