Гибридное комбинированное устройство имеет чрезвычайно низкие вносимые потери и очень стабильное соотношение отвод-соединение. Оптоволоконное усиление - идеальное применение для этого продукта. GEZHI Photonics предлагает несколько гибридных вариантов, которые также поддерживают поляризацию.
|
Особенности:
|
Применения:
|
Технические характеристики:
|
Параметр |
Единица измерения |
Значение |
||||
|
Тип |
нм |
980/1030, 980/1064 |
980/1550 |
1030/1550, 1064/1550 |
1480/1550 |
2000/1570 |
|
Диапазон длин волн сигнала |
нм |
1020~1080 |
1520~1580 |
1520~1580 |
1535~1565 |
1950~2050 |
|
Диапазон длин волн накачки |
нм |
960~990 |
960~990 |
1020~1080 |
1470~1490 |
1560~1580 |
|
Избыточные потери |
дБ |
≤1.2 |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.2 |
|
Коэффициент пропускания сигнала |
дБ |
1±0.2%, 5±1%, 50±2% |
||||
|
Изоляция сигнального канала |
дБ |
≥25 |
≥30 |
≥25 |
≥25 |
≥25 |
|
Изоляция канала насоса |
дБ |
≥15 |
≥15 |
≥15 |
≥15 |
≥12 |
|
Коэффициент экстинкции при 23℃ |
дБ |
≥18 |
||||
|
Потеря при возврате |
дБ |
≥50 |
||||
|
Термостойкость по длине волны |
нм/℃ |
≤0.003 |
||||
|
Термостойкость вносимых потерь |
дБ/℃ |
≤0.005 |
||||
|
Максимальная потребляемая мощность (CW) |
Вт |
0,5, 1, 5 или 10 |
||||
|
Растягивающая нагрузка |
Н |
≤5 |
||||
|
Рабочая температура |
℃ |
0~+70 |
||||
|
Температура хранения |
℃ |
-40~+85 |
||||
|

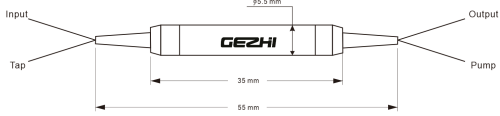

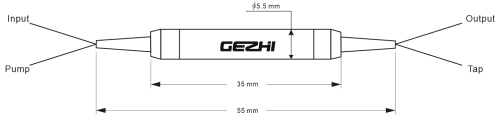

Размер упаковки |
мм |
Φ5.5x35 мм |
||||
Информация по заказу:
|
Длина волны |
0698= T1064/R980 нм; 5598=T1550/R980; 5564=T1550R1064; 5548=T1550/R1480 нм; S= Указать |
|
Тип насоса |
F = Вперед; B = Назад |
|
Рабочая ось |
B = Обе оси работают; F = медленная ось работает, быстрая ось заблокирована |
|
Коэффициент касания |
01=1%; 02=2%; ......; 50=50% |
|
Тип волокна для Com & Pass |
PM980; PM1550; PM1060; PM1950; S=Указать |
|
Тип волокна для ссылки |
PM980; PM1550; PM1060; PM1950; SMF-28E; S=Указать |
|
Управление мощностью |
0L = 0,5 Вт; 01 = 1 Вт; 02 = 2 Вт |
|
Размеры упаковки |
S1 = 5,5x35 мм; S= Указать |
|
Тип косички |
00 = голое волокно; 09 = свободная трубка емкостью 900 мкм |
|
Длина волокна |
08= 0,8 м; 10= 1 м; S = Указать |
|
Тип разъема |
FA = FC/ APC; FP= FC / UPC; SA= SC / APC; SP= SC / UPC; S= Указать |
