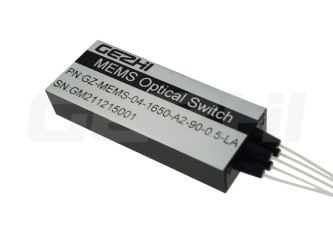

Технология MEMS характеризуется длительным сроком службы, высокой прочностью и надежностью. Коммутатор широко используется в телекоммуникациях, тестировании и измерении, дистанционном зондировании, биомедицине и других областях.
|
Особенности:
|
Применения:
|
Технические характеристики:
|
Параметры |
Единица измерения |
MFSW-1×N (N≤16) |
|
|
Рабочая длина волны |
нм |
1260~1650 для SM, 850/1310 для ММ |
|
|
Потери на входе |
дБ |
N≤8 |
≤1.0 |
|
8<N≤16 |
≤1.2 |
||
|
16<N≤32 |
≤1.5 |
||
|
32<N≤64 |
≤1.7 |
||
|
64<N≤144 |
≤2.2 |
||
|
144<N≤256 |
≤2.4 |
||
|
WDL |
дБ |
≤ 0.3 |
|
|
TDL |
дБ |
≤ 0.3 |
|
|
PDL |
дБ |
≤ 0.15 |
|
|
Возвратные потери |
дБ |
СМ ≥ 45, ММ ≥ 30 |
|
|
Перекрестные помехи |
дБ |
СМ ≥ 45, ММ ≥ 30 |
|
|
Повторяемость |
дБ |
≤ ±0.02 |
|
|
Время переключения |
мс |
≤ 8 |
|
|
Долговечность |
раз |
≥ 10 миллиардов |
|
|
Режим переключения |
Без фиксации |
||
|
Источник питания |
В |
DC 5V ± 10% |
|
|
Рабочий ток |
мА |
N≤16 |
≤50 |
|
16<N≤64 |
≤250 |
||
|
64<N≤144 |
≤350 |
||
|
144<N≤256≤ 500 |
≤500 |
||
|
Оптическая мощность |
мВт |
≤ 500 |
|
|
Рабочая температура |
°C |
-20 ~ +85 |
|
|
Температура хранения |
°C |
-40 ~ +85 |
|
|
Рабочая влажность |
% |
5 ~ 95 |
|
|
Размер пакета |
мм |
P1: 31x24x11 |
N≤64, голое волокно |
|
P2: 60x24x11 |
N≤16， 0,9 мм свободная трубка |
||
|
P3: 90x55x12 |
16<N≤64, свободная трубка 0,9 мм |
||
|
P4: 100x100x12 |
64<N≤144, свободная трубка 0,9 мм |
||
|
P5: 110x141x12 |
144<N≤256, свободная трубка 0,9 мм |
||
Информация по заказу:
|
Тип |
Канал |
Длина волны |
Тип волокна |
Диаметр волокна |
Длина волокна |
Разъем |
|
MEMS |
01=1x1 02=1x2 ..... 16=1x16 ...... |
85=850 нм 13=1310 нм 14=1490 нм 15=1550 нм 1625=1625 нм 1650=1650 нм 13/15=1310/1550 нм |
5=50/125 6=62.5/125 9=9/125 X=Прочее |
25=250 мкм 90=900 мкм 20=2,0 мм 30=3,0 мм X=Прочее |
1=1 м 2=1.5 м X=Прочее |
00=нет LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC MP=MPO X = Индивидуальный |
