Двойной 2x2B (D2x2B) SM или MM механический оптический коммутатор GEZHI поддерживает все длины волн в одномодовом режиме 1310/1550 нм и многомодовом режиме 850 нм. Он обеспечивает сверхвысокую надежность, низкие вносимые потери, быструю скорость переключения, а также двунаправленную работу. Оптические переключатели широко используются для оптических сетей, защиты, защиты передатчиков и приемников, систем тестирования сети и приборов.
|
Особенности:
|
Применения:
|
Технические характеристики:
|
Модель |
Единица измерения |
GZ-FSW-D2x2B |
|
|
Рабочая длина волны |
нм |
850±40/1300±40 |
1260～1620 |
|
длина волны |
нм |
850&1300 |
1310&1550 |
|
Потери на входе |
дБ |
Тип.:1.0 макс.:1.5 |
|
|
Возвратные потери |
дБ |
ММ≥30 СМ≥50 |
|
|
Перекрестный разговор |
дБ |
ММ≥35 СМ≥55 |
|
|
PDL |
дБ |
≤0.05 |
|
|
WDL |
дБ |
≤0.25 |
|
|
TDL |
дБ |
≤0.25 |
|
|
Повторяемость |
дБ |
≤±0.02 |
|
|
Напряжение |
В |
3,0 или 5,0±0,5 |
|
|
Срок службы |
Время |
≥107 |
|
|
Время переключения |
мс |
≤8 |
|
|
Обработка мощности |
мВт |
≤500 |
|
|
Рабочая температура |
℃ |
-20～+70 |
|
|
Температура хранения |
℃ |
-40～+85 |
|
|
Цвет волокна |
P1、P1'：Черный P2、P2'：Красный P3、P3'：Синий P4、P4'：Белый |
||
|

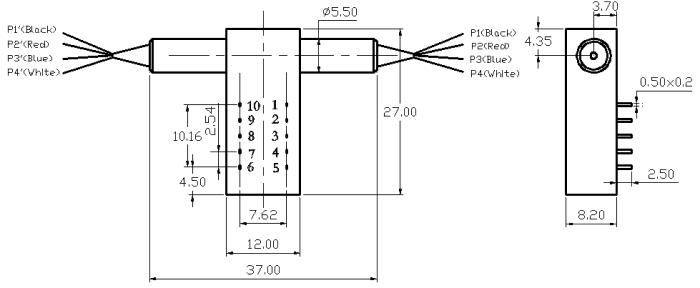

Размер |
мм |
27.0×12.0×8.2 |
|
Пины:
|
Тип |
Статус |
Пин |
Мощность |
Мониторинг состояния |
||||||
|
D2x2B |
1 |
5 |
6 |
10 |
2-3 |
3-4 |
7-8 |
8-9 |
||
|
Без фиксации |
A |
P1- P3' |
-- |
-- |
-- |
-- |
Закрыть |
Открыть |
Открыть |
Закрыть |
|
P2-P4' |
||||||||||
|
B |
P1-P1'、P2-P2' |
V+ |
-- |
-- |
GND |
Открыть |
Закрыть |
Закрыть |
Открыть |
|
|
P3-P3'、P4-P4' |
||||||||||
|
Фиксация |
A |
P1- P3' |
-- |
-- |
GND |
V+ |
Закрыть |
Открыть |
Открыть |
Закрыть |
|
P2-P4' |
||||||||||
|
B |
P1-P1'、P2-P2' |
V+ |
GND |
-- |
-- |
Открыть |
Закрыть |
Закрыть |
Открыть |
|
|
P3-P3'、P4-P4' |
||||||||||

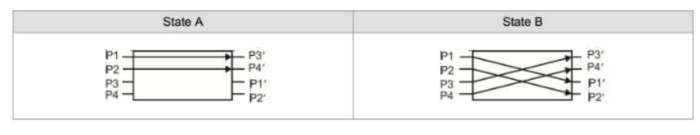

Оптический тракт
Электрические параметры:
|
Технические характеристики |
Напряжение |
Ток |
Сопротивление |
|
Фиксация 5 В |
4.5~5.5 |
36~44 мА |
125Ω |
|
5 В без фиксации |
4.5~5.5 |
26~32 мА |
175Ω |
|
Фиксация 3 В |
2.7~3.3 |
54~66 мА |
50Ω |
|
3 В без фиксации |
2.7~3.3 |
39~47 мА |
70Ω |
Информация по заказу:
|
Длина волны |
Рабочее напряжение |
Тип волокна |
Тип трубки |
Длина волокна |
Разъем |
|
0850-850 1315-1310 и 1550 ...... |
3L-3 В, с фиксацией 5L-5 В, с фиксацией 3N-3 В, без фиксации 5N-5 В, без фиксации |
1-SM 2 ММ 62,5/125 3 ММ 50/125
|
1-250 мкм 2-900 мкм
|
05-0.5 м 10-1 м 15-1.5 м 20-2 м ...... |
0 - Нет Разъем 1-FC/PC 2-ФК/АПК 3-SC/PC 4-SC/APC 5-LC/PC 6-LC/APC |
Оплата продукции производится по безналичному расчету на основании счета либо договора поставки. Компания АЗИМУТ ФОТОНИКС принимает участие в конкурсных торгах (электронных аукционах) на выполнение заказов от бюджетных организаций. Для бюджетных организаций предусмотрена работа с частичной предоплатой в рамках договоров по ФЗ.
Доставка оборудования и компонентов во все регионы России осуществляется транспортными компаниями (Major Express, Гарантпост, СДЭК) с обязательным соблюдением требований к транспортировке и хранению, также возможен самовывоз из нашего офиса в Москве. Условия отправки груза в страны СНГ и ЕАЭС необходимо уточнять отдельно у специалистов нашей компании.
Gezhi Photonics Co., Ltd является профессиональным производителем и поставщиком волоконно-оптической продукции, которая широко применяется в центрах обработки данных, телекоммуникациях, CATV, FTTX, оптоволоконных датчиках и т.д.
