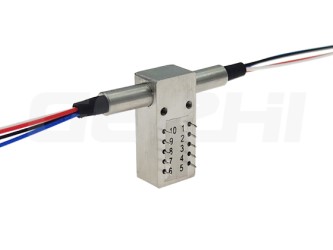

Оптомеханический волоконно-оптический переключатель серии GEZHI Dual 2x2 Bypass представляет собой два одновременно активируемых переключателя 2 x 2 в компактном корпусе. Устройство соединяет оптические каналы, перенаправляя входящие оптические сигналы в выбранные выходные волокна. Это достигается с помощью оптико-механической конфигурации, которая активируется с помощью электрического сигнала управления. Переключатель является двунаправленным.
|
Особенности:
|
Применения:
|
Технические характеристики:
|
Параметры |
|
GZ-FSW-D2×2 |
|
|
Диапазон длин волн |
нм |
850±40 / 1300±40 |
1260～1650 |
|
Длина волны тестирования |
нм |
850/1300 |
1310/1550 |
|
Потери на входе |
дБ |
Typ:1.0 Max:1.5 |
Typ:1.0 Max:1.5 |
|
Возвратные потери |
дБ |
ММ≥30 СМ≥50 |
|
|
Перекрестные помехи |
дБ |
ММ≥35 СМ≥55 |
|
|
PDL |
дБ |
≤0.05 |
|
|
WDL
|
дБ |
≤0.25 |
|
|
TDL |
дБ |
≤0.25 |
|
|
Повторяемость |
дБ |
≤±0.02 |
|
|
Электропитание |
В |
3,0 или 5,0 |
|
|
Срок службы |
время |
≥107 |
|
|
Время переключения |
мс |
≤8 |
|
|
Мощность трансмиссии |
мВт |
≤500 |
|
|
Температура эксплуатации |
℃ |
-20～+70 |
|
|
Температура хранения |
℃ |
-40～+85 |
|
|
Вес |
г |
16 |
|
|
Размер |
мм |
ММ: 27,0×(Ш)12,6×(В)8,0(±0,2 мм) СМ: (Д)28,5×(Ш)12,6×(В)8,5(±0,2 мм) |
|
Пины:
|
Модель управления |
Оптический тракт |
Электрический привод |
Датчик состояния |
||||||
|
D2×2 |
Пин |
1 |
5 |
6 |
10 |
2-3 |
3-4 |
7-8 |
8-9 |
|
Фиксация |
P1-P2，P3-P4；P1’-P2’,P3’-P4’ |
-- |
-- |
GND |
V+ |
Закрыть |
Открыть |
Открыть |
Закрыть |
|
P1-P4，P3-P2；P1’-P4’,P3’-P2’ |
V+ |
GND |
-- |
-- |
Открыть |
Закрыть |
Закрыть |
Открыть |
|
|
Без фиксации |
P1-P2，P3-P4；P1’-P2’,P3’-P4’ |
-- |
-- |
-- |
-- |
Закрыть |
Открыть |
Открыть |
Закрыть |
|
P1-P4，P3-P2；P1’-P4’,P3’-P2’ |
V+ |
-- |
-- |
GND |
Открыть |
Закрыть |
Закрыть |
Открыть |
|
Электрические параметры:
|
Технические характеристики |
Напряжение |
Ток |
Сопротивление |
|
Фиксация 5 В |
4.5~5.5 |
36~44 мА |
125Ω |
|
5 В без фиксации |
4.5~5.5 |
26~32 мА |
175Ω |
|
Фиксация 3 В |
2.7~3.3 |
54~66 мА |
50Ω |
|
3 В без фиксации |
2.7~3.3 |
39~47 мА |
70Ω |
Информация по заказу:
|
X |
XX |
X |
X |
X |
XX |
X |
XX |
|
Режим |
Длина волны |
Тип напряжения |
Модель управления |
Тип волокна |
Диаметр волокна |
Длина волокна |
Разъем |
|
S=SM ММ |
85=850 нм
13=1310 нм
15=1550 нм 13/15=1310/1550 нм X=Прочее |
3=3 В 5=5 В |
L=Защелка N=Не фиксируется |
5=50/125 6=62.5/125 9=9/125 X=Прочее |
25=250 мкм 90=900 мкм 20=2,0 мм 30=3,0 мм X=Прочее |
1=1 м 2=1.5 м X=Прочее |
0=Нет 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=ST/PC 6=ST/APC 7=LC/PC 8=LC/APC X=Прочее |
