Оптические переключатели GEZHI Photonics поддерживают все длины волн 1260~1650 нм или 850 нм, обеспечивают сверхвысокую надежность, низкие вносимые потери, быструю скорость переключения, а также двунаправленную работу. Оптические переключатели широко используются для оптических сетей, защиты, защиты передатчиков и приемников, сетевых тестовых систем и приборов.
|
Особенности:
|
Применения:
|
Технические характеристики:
|
Параметр |
Единица измерения |
Типичный |
|
Длина волны |
нм |
850 нм или 1260~1650 нм |
|
Потери на входе |
дБ |
<1,0 (ММ), <1,2 (СМ) |
|
Потери в зависимости от длины волны |
дБ |
<0,25 (ММ), <0,30 (СМ) |
|
Зависимые от поляризации потери |
дБ |
<0.1 |
|
Возвратные потери |
дБ |
ММ: >35, СМ: >55 |
|
Перекрестный разговор |
дБ |
ММ: >40, СМ: >55 |
|
Время переключения |
мс |
Обычно: 4 Максимально: 10 |
|
Повторяемость |
дБ |
<±0.02 |
|
Долговечность |
Циклы |
>10 млн. |
|
Тип переключения |
С фиксацией / без фиксации |
|
|
Обработка оптической мощности |
мВт |
<500 мВт |
|
Рабочее напряжение |
В |
3 В или 5 В |
|
Рабочая температура |
℃ |
0~+70 |
|
Температура хранения |
℃ |
-40~+85 |
|
Тип волокна |
/ |
волокно SM/MM |
|
Размер пакета |
мм |
35L x 35W x 9H |

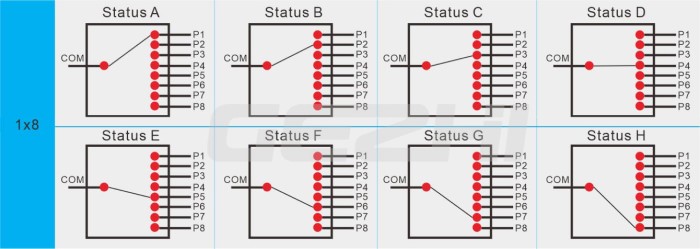

Оптический тракт
Электрические параметры:
|
Технические характеристики |
Напряжение |
Ток |
Сопротивление |
|
Фиксация 5 В |
4.5~5.5 В |
22.2（±10%） мА |
202.5（±10%） Ω |
|
5 В без фиксации |
4.5~5.5 В |
31（±10%） мА |
145（±10%） Ω |
|
Фиксация 3 В |
2.7~3.3 В |
33.3（±10%） мА |
90（±10%） Ω |
|
3 В без фиксации |
2.7~3.3 В |
46.7（±10%） мА |
64.2（±10%） Ω |
Информация по заказу:
|
X |
X |
XX |
X |
X |
XX |
XX |
X |
|
Тип |
Режим |
Длина волны |
Тип напряжения |
Модель управления |
Диаметр волокна |
Длина волокна |
Разъем |
|
1х8T |
S=SM 9/125 M5= ММ 50/125 M6 = ММ 62,5/125 |
85=850 нм 13=1310 нм 15=1550 нм 13/15=1310/1550 нм X=Прочее |
3=3 В 5=5 В |
L=Защелка N=Не фиксируется |
25=250 мкм 90=900 мкм |
05=0.5 м 10=1.0 м X=Прочее |
0=Нет 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=ST/PC 6=ST/APC 7=LC/PC 8=LC/APC X=Прочее |
