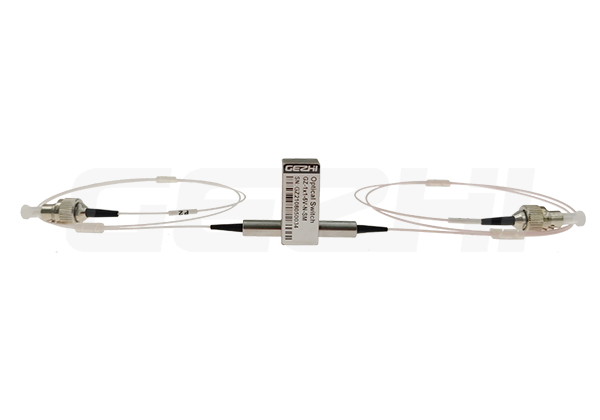

Оптомеханический двунаправленный волоконно-оптический коммутатор Gezhi 1x1 соединяет оптические каналы, перенаправляя 1 входящий оптический сигнал в 1 выходное волокно. Это достигается с помощью оптомеханической конфигурации и активируется с помощью электрического управляющего сигнала. Переключатель оснащен встроенными электрическими датчиками положения.
Основанная на технологии тонкопленочных фильтров, которая обеспечивает надежный метод изменения светового пятна, эта серия продуктов имеет радикально упрощенную конфигурацию платформы, обеспечивающую высокую надежность и низкую стоимость производства. Эта новая конструкция значительно снижает чувствительность к положению подвижных частей, обеспечивая беспрецедентно высокую стабильность, а также непревзойденно низкую стоимость.
|
Особенности:
|
Применения:
|
Технические характеристики:
|
Параметр |
Единица измерения |
GZ-FSW-1×1 |
|
|
Диапазон длин волн |
нм |
850±40 /1300±40 |
1260~1650 |
|
Рабочая длина волны |
нм |
850 / 1300 |
1310/1550 |
|
Потери на входе |
дБ |
Typ:0.5 Max:0.8 |
Typ:0.5 Max:0.8 |
|
Возвратные потери |
дБ |
ММ≥30 СМ≥50 |
|
|
Перекрестные помехи |
дБ |
ММ≥65 СМ≥70 |
|
|
PDL |
дБ |
≤0.05 |
|
|
WDL |
дБ |
≤0.25 |
|
|
TDL |
дБ |
≤0.25 |
|
|
Повторяемость |
дБ |
≤±0.02 |
|
|
Электропитание |
В |
3,0 или 5,0 |
|
|
Срок службы |
Время |
≥107 |
|
|
Время переключения |
мс |
≤8 |
|
|
Мощность трансмиссии |
мВт |
≤500 |
|
|
Рабочая температура |
℃ |
-20~+70 |
|
|
Температура хранения |
℃ |
-40~+85 |
|
|
Вес |
г |
16 |
|
|
Размер |
мм |
(L)27.0×(W)12.0×(H)8.2 |
|
Пины:
|
Тип |
Контакт |
Электрический привод |
Датчик состояния |
||||||
|
1x1 |
Контакт 1 |
Контакт 5 |
Контакт 6 |
Контакт 10 |
Контакт 2-3 |
Контакт 3-4 |
Контакт 7-8 |
Контакт 8-9 |
|
|
Фиксация |
Пины |
-- |
-- |
GND |
V+ |
Закрыть |
Открыть |
Открыть |
Закрыть |
|
P1-P2 |
V+ |
GND |
-- |
-- |
Открыть |
Закрыть |
Закрыть |
Открыть |
|
|
Без фиксации |
Пины |
-- |
-- |
-- |
-- |
Закрыть |
Открыть |
Открыть |
Закрыть |
|
P1-P2 |
V+ |
-- |
-- |
GND |
Открыть |
Закрыть |
Закрыть |
Открыть |
|

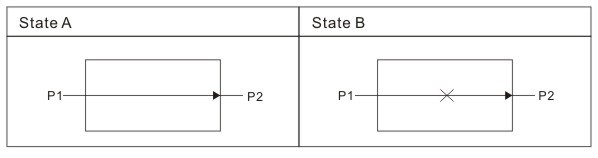

Оптический тракт:
Электрические параметры:
|
Параметр |
Напряжение |
Ток |
Сопротивление |
|
Фиксация 5 В |
4.5~5.5 |
≥50 мА |
125Ω |
|
5 В без фиксации |
4.5~5.5 |
≥40 мА |
175Ω |
|
Фиксация 3 В |
2.7~3.3 |
≥70 мА |
50Ω |
|
3 В без фиксации |
2.7~3.3 |
≥50 мА |
70Ω |
Информация по заказу:
|
Тип |
Длина волны |
Тип напряжения |
Модель управления |
Тип волокна |
Диаметр волокна |
Длина волокна |
Разъем |
|
1x1 |
85=850 нм 13=1310 нм 15=1550 нм 13/15=1310/1550 нм X=Прочее |
3=3 В 5=5 В |
L=Защелка N=Не фиксируется |
5=50/125 6=62.5/125 9=9/125 X=Прочее |
25=250 мкм 90=900 мкм 20=2,0 мм 30=3,0 мм X=Прочее |
1=1 м 2=1.5 м X=Прочее |
00=нет |
|
Поставщик
|
Gezhi Photonics |
