Особенности:
- Датчики InGaAs (PM20C или PM20CH) или Si (PM20A);
- Диапазон длин волн:
- 400 нм - 1100 нм (Si);
- 800 нм - 1700 нм (InGaAs);
- Диапазоны мощности:
- От -60 дБм до 16 дБм (1 нВт - 40 мВт) для PM20A;
- От -60 дБм до 13 дБм (1 нВт - 20 мВт) для PM20C;
- От -50 дБм до 23 дБм (10 нВт - 200 мВт) для PM20CH;
- Сменный оптоволоконный разъем, адаптер PM20-FC Wide-Key FC / PC в комплекте (адаптеры FC / APC, SC, ST, LC или SMA можно заказать отдельно);
- Абсолютные и относительные измерения отображаются в Вт, дБм, дБ;
- Соответствующая NIST калибровка длины волны с шагом 5 нм;
- 50 часов работы без подзарядки.

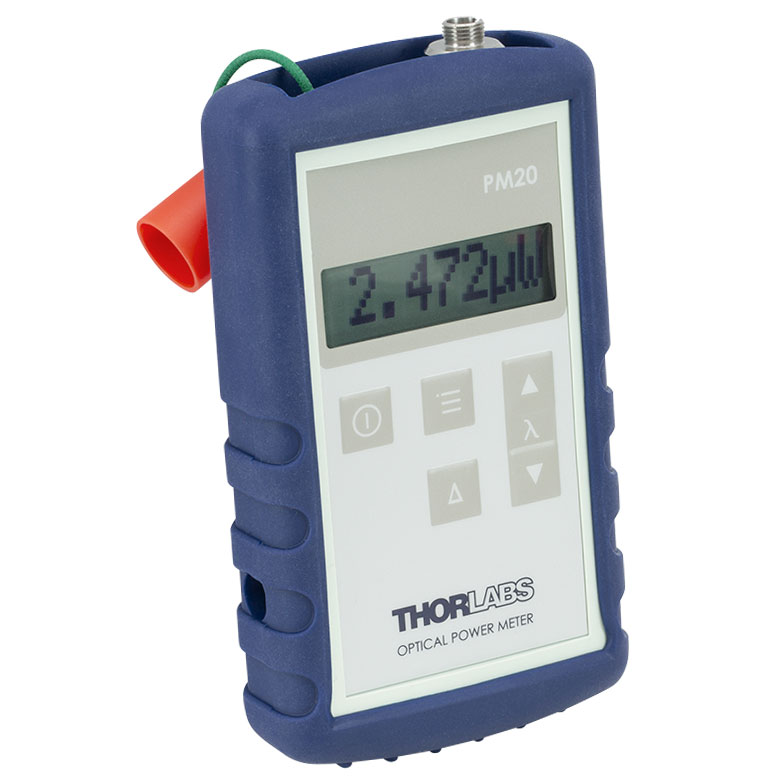

Оптоволоконные измерители мощности серии PM20 – это надежные, полнофункциональные портативные приборы, которые в совокупности охватывают весь спектр применений оптического волокна в диапазоне 400 - 1700 нм с оптической мощностью от -60 дБмВт до +23 дБмВт (1 нВт - 200 мВт). Прочный корпус, внутренние датчики и подставка делают эти модели идеальными для полевых или лабораторных приложений.
Функции
Эффективная схема с низким энергопотреблением обеспечивает длительную работу от аккумулятора. Алфавитно-цифровой 8-значный ЖК-дисплей позволяет легко считывать показания мощности. Управление устройством интуитивно понятно благодаря четко обозначенной клавиатуре. Включены все общие функции, такие как установка длины волны, относительные измерения, считывание мощности и автоматическое отключение. PM20 питается от встроенного никель-металлгидридного аккумулятора или от прилагаемого источника переменного тока, который также заряжает аккумулятор. Устройство поставляется с оптоволоконным адаптером FC, который работает как с FC / PC, так и с FC / APC. Большинство стандартных оптоволоконных адаптеров (например, FC / APC, SMA, SC, ST, FC и LC) доступны для покупки и могут быть легко установлены. Не рекомендуется снимать адаптер FC для приложений в свободным пространстве из-за трудности совмещения пучка с активной областью датчика размером 2 мм.
Технические характеристики:
|
Модель |
PM20A |
PM20C |
PM20CH |
|
Характеристики датчика | |||
|
Диапазон оптической мощности |
От -60 дБм до 16 дБм
|
От -65 дБм до 13 дБм
|
От -50 дБм до 23 дБм
|
|
Спектральный диапазон |
400 - 1100 нм |
800 - 1700 нм | |
|
Тип датчика |
Кремний |
InGaAs | |
|
Размер датчика |
3.6 x 3.6 мм |
Ø2 мм | |
|
Входная апертура |
3.6 x 3.6 мм |
Ø2 мм | |
|
Резьба апертуры |
Резьба SM05 (0.535"-40) для оптоволоконных адаптеров Оптоволоконный адаптер для разъемов FC (FC / PC или FC / APC) | ||
|
Погрешность измерений |
±0.25 дБ | ||
|
Стандарт измерений |
NIST | ||
|
Порог оптического повреждения |
50 Вт/см² | ||
|
Характеристики консоли | |||
|
Совместимость с датчиками |
- | ||
|
Тип дисплея |
Алфавитно-цифровой 8-значный ЖК-дисплей | ||
|
Формат дисплея |
Считывание 4-значного числа единиц и символов | ||
|
Единицы измерения мощности |
дБ, дБм, нВт, мкВт, мВт | ||
|
Разрешение |
14 бит | ||
|
Частота дискретизации |
10 Гц | ||
|
Размеры (В x Ш x Г) с чехлом |
125 x 80 x 39 мм (4.9" x 3.1" x 1.5") | ||
|
Вес |
0.2 кг | ||
|
Рабочая температура |
От +5 °C до +40 °C (без конденсации) | ||
|
Температура хранения |
От -20 °C до +70 °C | ||
|
Энергопотребление | |||
|
Работа от батареи |
Внутренний аккумулятор NiMH, 150 мАч, 6 В | ||
|
Время работы |
50+ часов | ||
|
Выключение |
Ручное, автоматическое через 5 минут или автоматическое через 60 минут | ||
|
Зарядное устройство |
Зарядное устройство на 3 часа в комплекте | ||
|
Блок питания зарядного устройства |
Вход: 90 - 264 В AC, 50 - 60 Гц; выход: 12 В DC при 0.85 А | ||
|
Поставщик
|
Thorlabs |
