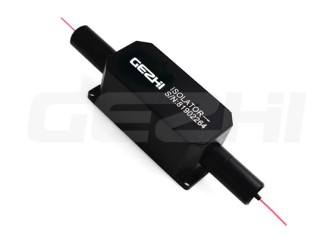

Оптический изолятор для поддержания поляризации представляет собой двухпортовое микрооптическое устройство, построенное на волокне panda. Устройство направляет оптический свет в одном направлении и устраняет обратное отражение и обратное рассеяние в обратном направлении. Двухкаскадный изолятор PM отличается низкими вносимыми потерями, высокой изоляцией, высоким коэффициентом затухания, а также высокой надежностью и стабильностью. Волоконный изолятор PM Panda широко используется в усилительных системах, волоконно-оптических системах и волоконных лазерах.
|
Особенности:
|
Применения:
|
Технические характеристики:
|
Параметры |
Единица измерения |
Значения |
|||||||
|
Рабочая длина волны |
нм |
780 |
808 |
850 |
880 |
980 |
1030 |
1064 |
1080 |
|
Длина волны Пропускная способность |
нм |
±5 |
±5 |
±5 |
±5 |
±5 |
±5 |
±5 |
±5 |
|
Вносимые потери |
дБ |
≤1.2 |
≤1.2 |
≤1.2 |
≤1.2 |
≤1.2 |
≤1.2 |
≤1.2 |
≤1.2 |
|
Минимальная изоляция |
дБ |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
|
Пиковая изоляция |
дБ |
≥65 |
≥65 |
≥65 |
≥65 |
≥65 |
≥65 |
≥65 |
≥65 |
|
Коэффициент вымирания |
дБ |
≥20 |
≥20 |
≥20 |
≥20 |
≥20 |
≥20 |
≥20 |
≥20 |
|
Тип волокна |
/ |
PM780 |
PM780 |
PM780 |
PM780 |
PM980 |
PM980 |
PM1060 |
PM1060 |
|
Максимальная потребляемая мощность (CW) |
Вт |
0.5, 1 или 20 |
|||||||
|
Этап |
/ |
Двухступенчатый |
|||||||
|
Потеря при возврате |
дБ |
≥45 |
|||||||
|
Растягивающая нагрузка |
Н |
≤5 |
|||||||
|
Рабочая температура |
℃ |
0~+60 |
|||||||
|
Температура хранения |
℃ |
-10~+75 |
|||||||
|

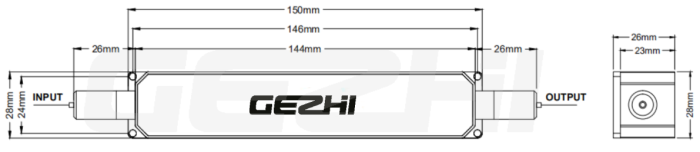

Размер упаковки |
мм |
150x28x26 |
|||||||
Информация по заказу:
|
Параметр |
Значение |
|
Ступень |
D = Двухступенчатый |
|
Длина волны |
780; 808; 850; 880; 980; 1030; 1064; 1080; S=Указать |
|
Выравнивание по оси |
B = Обе оси работают; F = Медленная ось работает, быстрая ось заблокирована |
|
Управление мощностью |
0L = 0,5 Вт; 01 = 1 Вт; 02 = 2 Вт; 10= 10 Вт; S = Указать |
|
Тип волокна |
PM780; PM980; PM1060; S=Указать |
|
Размеры упаковки |
T3 = 150x28x26 мм; S = Указать |
|
Тип косички |
00 = голое волокно; 09 = свободная трубка емкостью 900 мкм |
|
Длина волокна |
08= 0,8 м; 10= 1 м; S = Указать |
|
Тип разъема |
FA = FC/ APC; FP= FC / UPC; SA= SC / APC; SP= SC / UPC; S= Указать |
|
Пиковая мощность для импульса |
00 = Непрерывная волна, 10 = 10 кВт, 20 = 20 кВт, SS = Указано |
