Оптический изолятор для поддержания поляризации представляет собой двухпортовое микрооптическое устройство, построенное на волокне panda. Устройство направляет оптический свет в одном направлении и устраняет обратное отражение и обратное рассеяние в обратном направлении. Изолятор PM отличается низкими вносимыми потерями, высокой изоляцией, высоким коэффициентом затухания, а также высокой надежностью и стабильностью. Волоконный изолятор PM Panda широко используется в усилительных системах, волоконно-оптических системах и волоконных лазерах.
|
Особенности: Низкие вносимые потери Высокие потери при возврате Высокий коэффициент вымирания |
Применения: Волоконно-оптический усилитель Волоконно-оптический лазер Оптоволоконный прибор |
Технические характеристики:
|
Параметр |
Единица измерения |
Значение |
||||||
|
Рабочая длина волны |
нм |
532 |
635 или 680 |
780, 808, 850 или 930 |
980 |
1030 |
1064 или 1080 |
1150 |
|
Длина волны Пропускная способность |
нм |
±5 |
±5 |
±10 |
±10 |
±10 |
±10 |
±10 |
|
Вносимые потери |
дБ |
≤2.0 |
≤2.0 |
≤1.5 |
≤1.2 |
≤1.0 |
≤1.2 |
≤1.5 |
|
Минимальная изоляция |
дБ |
≥25 |
≥25 |
≥25 |
≥25 |
≥26 |
≥26 |
≥25 |
|
Пиковая изоляция |
дБ |
≥30 |
≥30 |
≥30 |
≥30 |
≥32 |
≥33 |
≥33 |
|
Коэффициент вымиранияТип B |
дБ |
≥18 |
≥18 |
≥18 |
≥18 |
≥18 |
≥18 |
≥18 |
|
Коэффициент вымиранияТип F |
дБ |
≥20 |
≥20 |
≥20 |
≥20 |
≥20 |
≥20 |
≥20 |
|
Тип волокна |
/ |
PM460 |
PM630 |
PM780 |
PM980 |
PM980 |
PM980 или 1060 |
|
|
Максимальная потребляемая мощность (CW) |
Вт |
0.05 |
0.05 |
0,5, 1, 2 или 5 |
0,5, 1 или 20 |
0.5,1,20 |
0.5,1,20 |
0.5,1,20 |
|
Этап |
/ |
Одноступенчатый |
||||||
|
Потеря при возврате |
дБ |
≥45 |
||||||
|
Растягивающая нагрузка |
Н |
≤5 |
||||||
|
Рабочая температура |
℃ |
0~+60 |
||||||
|
Температура хранения |
℃ |
-10~+75 |
||||||
|

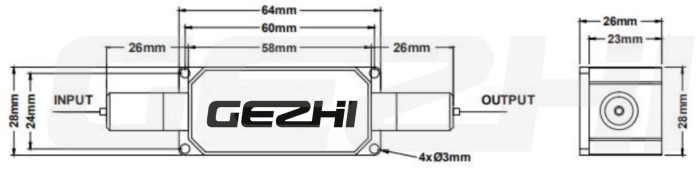

Размер упаковки |
мм |
64x28x26 |
||||||
Информация по заказу:
|
Ступень |
S = Одноступенчатый |
|
Длина волны |
532; 635; 680; 780; 808; 850; 930; 980; 1030; 1064; 1080; 1150 нм; S= Указать |
|
Выравнивание по оси |
B = Обе оси работают; F = Медленная ось работает, быстрая ось заблокирована |
|
Управление мощностью |
0L = 0,5 Вт; 01 = 1 Вт; 02 = 2 Вт; 10= 10 Вт; S = Указать |
|
Тип волокна |
PM460; PM630; PM780; PM980; PM1060; S=Указать |
|
Размеры упаковки |
S1 = 5,5x35 мм; S5 = 33x17x11,5 мм; S6 = 60x17x11,5 мм; S = Указать |
|
Тип косички |
00 = голое волокно; 09 = свободная трубка емкостью 900 мкм |
|
Длина волокна |
08= 0,8 м; 10= 1 м; S = Указать |
|
Тип разъема |
FA = FC/ APC; FP= FC / UPC; SA= SC / APC; SP= SC / UPC; S= Указать |
|
Пиковая мощность для импульса |
00 = Непрерывная волна, 10 = 10 кВт, 20 = 20 кВт, SS = Указано |
|
Поставщик
|
Gezhi Photonics |
