Изолятор отвода с поддержанием поляризации объединяет разветвитель отвода и изолятор, чувствительный к поляризации, в одном компактном корпусе. Он имеет высокий коэффициент поглощения и очень низкие вносимые потери. Компонент идеально подходит для оптоволоконных усилителей и волоконно-оптических систем, где требуется мониторинг сигнала.
GEZHI Photonics также производит оптические изоляторы компактных размеров PM, циркуляторы, соединители / разветвители, WDM, оптические переключатели, объединители, PBS и т.д.
|
Особенности:
|
Применения:
|
Технические характеристики:
|
Параметр |
Единица измерения |
Значение |
|||
|
Рабочая длина волны |
нм |
1550 |
1064 |
||
|
Длина волны Пропускная способность |
нм |
±15 |
±5 |
||
|
Этап |
/ |
Одиночное |
Двойное |
Одиночное |
Двойное |
|
Вносимые потери |
дБ |
≤1.0 |
≤1.2 |
≤2.2 |
≤3.5 |
|
Коэффициент сцепления портов отвода |
% |
1±0.2%, 5±1%, 50±2% |
1±0.2%, 5±1%, 50±2% |
||
|
Минимальная изоляция |
дБ |
≥20 |
|||
|
Пиковая изоляция |
дБ |
28 |
|||
|
Коэффициент вымирания |
дБ |
≥20 |
|||
|
Потеря при возврате |
дБ |
≥50 |
|||
|
Максимальная потребляемая мощность (CW) |
мВт |
≤500 |
|||
|
Растягивающая нагрузка |
Н |
≤5 |
|||
|
Рабочая температура |
℃ |
0~+70 |
|||
|
Температура хранения |
℃ |
-40~+85 |
|||
|
Размер упаковки |
мм |
Φ5.5×35 |
|||
Информация по заказу:
| Параметр | Значение |
|
Ступень |
S = Одноступенчатый; D = Двухступенчатый |
|
Длина волны |
1550; 1064 нм; S= Указать |
|

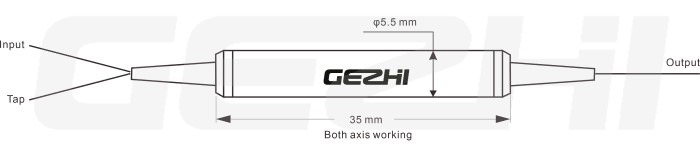

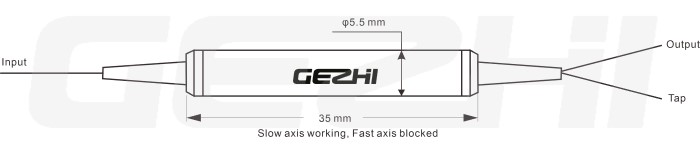

Выравнивание по оси |
1=①; 2=②; 3=③; 4=④; 5=⑤; |
|
Коэффициент сцепления отводов |
01=1%; 02=2%;......;50=50% |
|
Тип волокна |
PM1060; PM1550; S=Указать |
|
Размеры упаковки |
S1 = 5,5x35 мм; S= Указать |
|
Тип косички |
00 = голое волокно; 09 = свободная трубка емкостью 900 мкм |
|
Длина волокна |
08= 0,8 м; 10= 1 м; S = Указать |
|
Тип разъема (вход и выход) |
FA = FC/ APC; FP= FC / UPC; SA= SC / APC; SP= SC / UPC; S= Указать |
|
Тип разъема (отводной) |
FA = FC/ APC; FP= FC / UPC; SA= SC / APC; SP= SC / UPC; S= Указать |
|
Поставщик
|
Gezhi Photonics |
