Оптический мультиплексор CWDM (OADM) - это пассивное оптическое устройство, используемое в сетях WDM для добавления и сброса одного/множества каналов CWDM в одном или двух волокнах, при этом остальные длины волн пропускаются к необходимому месту назначения.
Благодаря использованию технологии CWDM отдельные каналы могут быть оптически извлечены из пары волокон, при этом проходящий трафик может беспрепятственно передаваться по шине или кольцу.
Модули CWDM OADM доступны в одностороннем (восток или запад) и двухстороннем (восток и запад) исполнении. Каждый модуль CWDM OADM использует длины волн, соответствующие стандарту ITU-T G.694.2 CWDM-сетки от 1270 до 1610 нм с шагом 20 нм.
|
Особенности:
|
Применения:
|
Технические характеристики:
|
Параметр |
Ед. изм. |
1 канал |
2 канала |
4 канала |
8 каналов |
|||||
|
Add |
Drop |
Add |
Drop |
Add |
Add |
Add |
Drop |
|||
|
Длина волны канала |
нм |
1270~1610 нм |
||||||||
|
Расстояние между каналами |
нм |
20 |
||||||||
|
Полоса пропускания канала (@-0.5 дБ полосы пропускания) |
нм |
>14 |
||||||||
|
Потери на входе |
дБ |
<0.9 |
<1.2 |
<1.5 |
<2.5 |
|||||
|
Специальная служба |
/ |
Мониторинг или 1310 нм |
||||||||
|
Дрожание канала |
дБ |
0.3 |
||||||||
|
Изоляция |
Смежные |
дБ |
>30 |
>30 |
>30 |
>30 |
>30 |
>30 |
>30 |
>30 |
|
Несмежные |
дБ |
>40 |
>40 |
>40 |
>40 |
>40 |
>40 |
>40 |
>40 |
|
|
Инерционные потери |
дБ /℃ |
<0.005 |
||||||||
|
Температурный сдвиг длины волны |
нм/℃ |
<0.002 |
||||||||
|
Поляризационно-зависимые потери |
дБ |
<0.1 |
||||||||
|
Поляризационная модовая дисперсия |
дБ |
<0.1 |
||||||||
|
Направленность |
дБ |
>50 |
||||||||
|
Возвратные потери |
дБ |
>45 |
||||||||
|
Максимальная мощность |
мВт |
300 |
||||||||
|
Температура оптического излучения |
℃ |
-5~+75 |
||||||||
|
Температура хранения |
℃ |
-40~85 |
||||||||
|
Размер корпуса |
мм |
100W80x10 |
120x80x18 |
141x115x18 |
||||||
Индивидуальное направление передачи
Информация по заказу:
|
CWDM |
Каналы |
Конфигурация |
Тип корпуса |
Тип кабеля |
Длина волокна |
Коннектор |
|
OADM |
01=1 канал 02=2 канала 03=3 канала 04=4 канала …… 16=16 каналов 17=17 каналов 18=18 каналов |

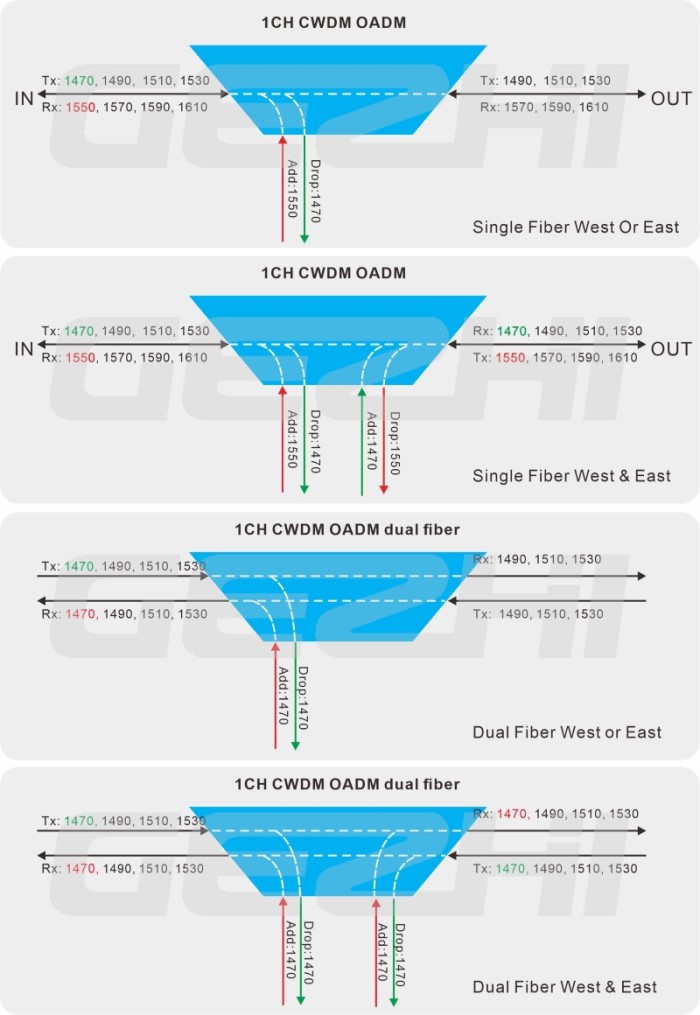

SS=Одно волокно Запад или Восток
SD=Одно волокно Запад и Восток
DS=Двойное волокно Запад или Восток
DD=Двойное волокно Запад и Восток |

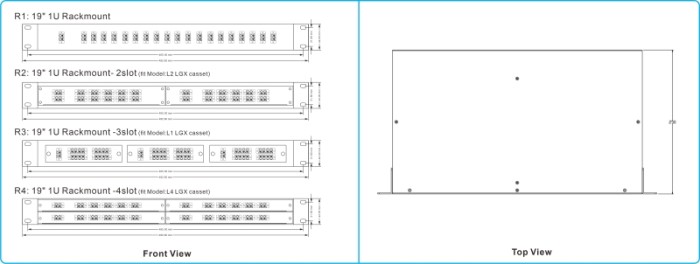

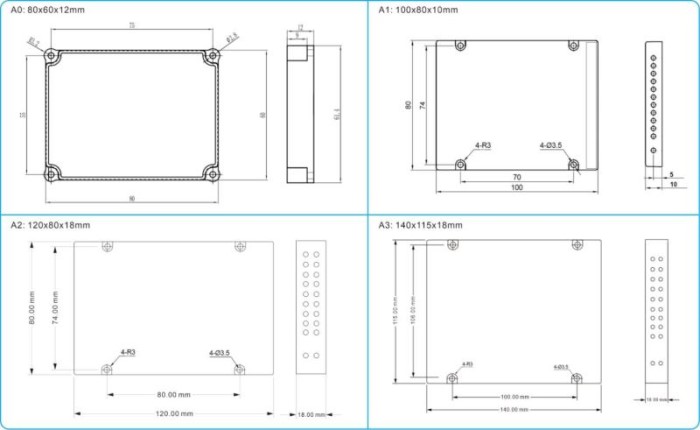

A1=ABS корпус 100x80x10 мм A2=ABS корпус 120x80x18 мм A3=ABS корпус 140x115x15 мм L1=LGX 129x29x130 мм L2=LGX вставка в стойку с 2 слотами L4=LGX вставка в 4-х слотовую стойку R1=19" 1 U Стойка R2=2 слота 19″1U R4=4 слота 19″1U X=На заказ |
09=900 мм свободная трубка 20=2.0 мм 30=3.0 мм |
05=0.5 м 10=1.0 м 15=1.5 м S=Уточнить |
00= Нет |
|
Поставщик
|
Gezhi Photonics |
