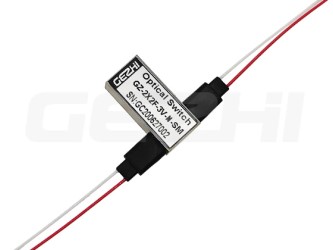

Двунаправленный волоконно-оптический коммутатор 2x2F соединяет оптические каналы, перенаправляя два входящих оптических сигнала в два выходных волокна. Это достигается с помощью оптико-механической конфигурации и активируется с помощью электрического управляющего сигнала. В переключатель встроены электрические датчики положения. Основанная на технологии тонкопленочных фильтров, которая обеспечивает надежный метод изменения светового пятна, эта серия продуктов имеет радикально упрощенную конфигурацию платформы, обеспечивающую высокую надежность и низкую стоимость производства. Эта новая конструкция значительно снижает чувствительность к положению подвижной части, обеспечивая беспрецедентно высокую стабильность, а также непревзойденно низкую стоимость.
|
Особенности:
|
Применение:
|
Технические характеристики:
|
Параметры
|
Единица измерения |
GZ-2×2F |
|
|
Диапазон длин волн |
нм |
850±40 / 1300±40 |
1260~1650 |
|
Рабочая длина волны |
нм |
850 / 1300 |
1310/1550 |
|
Потери на входе |
дБ |
Typ:1.0 Max:1.2 |
Typ:0.8 Max:1.0 |
|
Возвратные потери |
дБ |
ММ≥30 СМ≥50 |
|
|
Перекрестные помехи |
дБ |
ММ≥35 СМ≥55 |
|
|
PDL |
дБ |
≤0.05 |
|
|
WDL |
дБ |
≤0.25 |
|
|
TDL |
дБ |
≤0.25 |
|
|
Повторяемость |
дБ |
≤±0.02 |
|
|
Электропитание |
В |
3,0 или 5,0 |
|
|
Срок службы |
Время |
≥107 |
|
|
Время переключения |
мс |
≤8 |
|
|
Мощность трансмиссии |
мВт |
≤500 |
|
|
Рабочая температура |
℃ |
-20~+70 |
|
|
Температура хранения |
℃ |
-40~+85 |
|
|
Вес |
г |
16 |
|
|

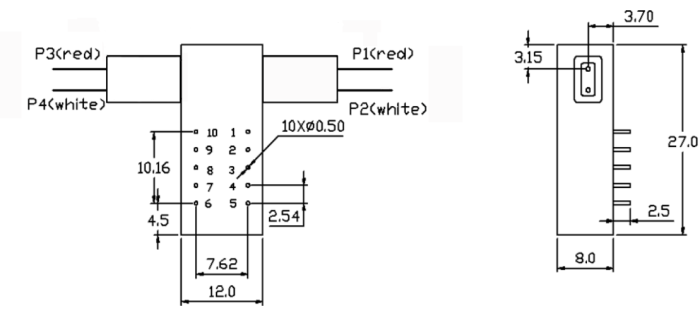

Размер |
мм |
(L)27.0×(W)12.0×(H)8.0 |
|
Пины:
|
Тип |
Оптический тракт |
Электрический привод |
Датчик состояния |
||||||
|
2×2F |
Пин |
Контакт 1 |
Контакт 5 |
Контакт 6 |
Контакт 10 |
Контакт 2-3 |
Контакт 3-4 |
Контакт 7-8 |
Контакт 8-9 |
|
Фиксация
|
P1-P4, P2-P3 |
-- |
-- |
GND |
V＋ |
Закрыть |
Открыть |
Открыть |
Закрыть |
|
P1-P3, P2-P4 |
V＋ |
GND |
-- |
-- |
Открыть |
Закрыть |
Закрыть |
Открыть |
|
|
Без фиксации
|
P1-P4, P2-P3 |
-- |
-- |
-- |
-- |
Закрыть |
Открыть |
Открыть |
Закрыть |
|
P1-P3, P2-P4 |
V＋ |
-- |
-- |
GND |
Открыть |
Закрыть |
Закрыть |
Открыть |
|

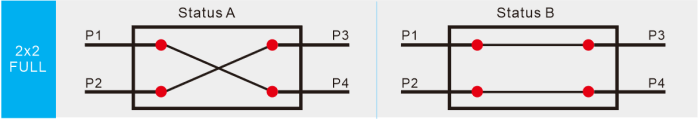

Оптический тракт
Электрические параметры:
|
Конфигурация |
Напряжение |
Ток |
Сопротивление |
|
Фиксация 5 В |
4.5~5.5V |
36~44 мА |
125Ω |
|
5 В без фиксации |
4.5~5.5V |
26~32 мА |
175Ω |
|
Фиксация 3 В |
2.7~3.3V |
54~66 мА |
50Ω |
|
3 В без фиксации |
2.7~3.3V |
39~47 мА |
70Ω |
Информация по заказу:
|
GZ |
Режим |
Длина волны |
Тип напряжения |
Модель управления |
Тип волокна |
Диаметр волокна |
Длина волокна |
Разъем |
|
2x2F |
S=SM ММ |
85=850 нм 13=1310 нм 15=1550 нм 13/15=1310/1550 нм S=Уточнить |
3=3 В 5=5 В |
L=Защелка N= Без фиксации |
5=50/125 6=62.5/125 9=9/125 S=Уточнить |
25=250 мкм 90=900 мкм 20=2,0 мм S=Уточнить |
05=0.5 м 10=1.0 м S=Уточнить |
00=Нет FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC LP=LC/PC LA=LC/APC S=Уточнить |
