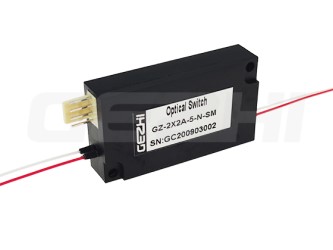

Механический волоконно-оптический переключатель 2x2 Bypass A type (2X2BA Optical Switch) компании GEZHI Photonics поддерживает все длины волн 1260~1650 нм или 850 нм мультимодового волокна, обеспечивает сверхвысокую надежность, низкие вносимые потери, быструю скорость переключения, а также двунаправленную работу. Оптические переключатели широко используются для оптической сети, защиты, защиты передатчика и приемника, системы тестирования сети и приборов.
|
Особенности:
|
Применения:
|
Технические характеристики:
|
Параметры |
Единица измерения |
GZ-FSW-2×2BA |
|
Диапазон длин волн |
нм |
1260～1650 |
|
Рабочая длина волны |
нм |
1310/1550 |
|
Потери на входе |
дБ |
Typ:0.8 Max:1.0 |
|
Возвратные потери |
дБ |
≥50 |
|
Перекрестные помехи |
дБ |
≥60 |
|
PDL |
дБ |
≤0.05 |
|
WDL |
дБ |
≤0.25 |
|
TDL |
дБ |
≤0.25 |
|
Повторяемость |
дБ |
≤±0.02 |
|
Источник питания |
В |
3,0 или 5,0 |
|
Пожизненный |
раз |
≥107 |
|
Время переключения |
мс |
≤8 |
|
Мощность трансмиссии |
мВт |
≤500 |
|
Рабочая температура |
℃ |
-20～+70 |
|
Температура хранения |
℃ |
-40～+85 |
|
Вес |
г |
25 |
|

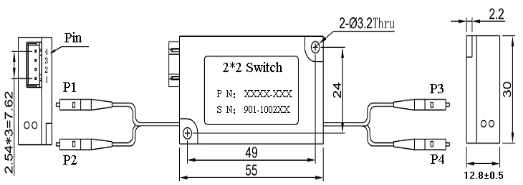

Размер |
мм |
(L)48×(W)22×(H)10 (±0.1～0.2mm) Изготовление на заказ доступно |
Пины:
|
Тип |
Статус |
Оптический тракт |
Электрический привод |
|||
|
2×2BA |
|
|
Контакт 1 |
Контакт 2 |
Контакт 3 |
Контакт 4 |
|
Фиксация |
A |
P1-P3 |
V+ |
GND |
-- |
-- |
|
B |
P1-P4， P2-P3 |
-- |
-- |
GND |
V+ |
|
|
Тип |
Статус |
Оптический тракт |
Электрический привод |
Датчик состояния |
||
|
2×2BA |
|
|
Контакт 1 |
Контакт 2 |
Контакт 3-4 |
|
|
Без фиксации |
A |
P1-P3 |
-- |
-- |
Открыть |
|
|
B |
P1-P4，P2-P3 |
V+ |
GND |
Закрыть |
||
Электрические параметры:
|
Технические характеристики: |
Напряжение |
Ток |
Сопротивление |
|
Фиксация 5 В |
4.5~5.5 |
36~44 мА |
125Ω |
|
5 В без фиксации |
4.5~5.5 |
26~32 мА |
175Ω |
|
Фиксация 3 В |
2.7~3.3 |
54~66 мА |
50Ω |
|
3 В без фиксации |
2.7~3.3 |
39~47 мА |
70Ω |
Информация по заказу:
|
X |
XX |
X |
X |
X |
XX |
X |
XX |
|
Режим |
Длина волны |
Тип напряжения |
Модель управления |
Тип волокна |
Диаметр волокна |
Длина волокна |
Разъем |
|
S=SM ММ |
85=850 нм 13=1310 нм 15=1550 нм 13/15=1310/1550 нм X=Прочее |
3=3 В 5=5 В |
L=Защелка N=Не фиксируется |
5=50/125 6=62.5/125 9=9/125 X=Прочее |
25=250 мкм 90=900 мкм 20=2,0 мм 30=3,0 мм X=Прочее |
1=1 м 2=1.5 м X=Прочее |
0=Нет 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=ST/PC 6=ST/APC 7=LC/PC 8=LC/APC X=Прочее |
Оплата продукции производится по безналичному расчету на основании счета либо договора поставки. Компания АЗИМУТ ФОТОНИКС принимает участие в конкурсных торгах (электронных аукционах) на выполнение заказов от бюджетных организаций. Для бюджетных организаций предусмотрена работа с частичной предоплатой в рамках договоров по ФЗ.
Доставка оборудования и компонентов во все регионы России осуществляется транспортными компаниями (Major Express, Гарантпост, СДЭК) с обязательным соблюдением требований к транспортировке и хранению, также возможен самовывоз из нашего офиса в Москве. Условия отправки груза в страны СНГ и ЕАЭС необходимо уточнять отдельно у специалистов нашей компании.
Gezhi Photonics Co., Ltd является профессиональным производителем и поставщиком волоконно-оптической продукции, которая широко применяется в центрах обработки данных, телекоммуникациях, CATV, FTTX, оптоволоконных датчиках и т.д.
