Оптомеханический двунаправленный волоконно-оптический коммутатор 2x2B соединяет оптические каналы, перенаправляя два входящих оптических сигнала в два выходных волокна. Это достигается с помощью оптомеханической конфигурации и активируется с помощью электрического управляющего сигнала. В переключатель встроены электрические датчики положения. Основанная на технологии тонкопленочных фильтров, которая обеспечивает надежный метод изменения светового пятна, эта серия продуктов имеет радикально упрощенную конфигурацию платформы, обеспечивающую высокую надежность и низкую стоимость производства. Эта новая конструкция значительно снижает чувствительность к положению подвижной части, обеспечивая беспрецедентно высокую стабильность, а также непревзойденно низкую стоимость.
|
Особенности:
|
Применения:
|
Технические характеристики:
|
Параметры |
Единица измерения |
GZ-FSW-2×2B |
|
|
Диапазон длин волн |
нм |
850±40/1300±40 |
1260～1650 |
|
Рабочая длина волны |
нм |
850/1300 |
1310/1550 |
|
Потери на входе |
дБ |
Тип.:0.8ы макс.:1.2 |
Тип.:0.6 макс.:0.8 |
|
Возвратные потери |
дБ |
ММ≥30 СМ≥50 |
|
|
Перекрестные помехи |
дБ |
ММ≥35 СМ≥55 |
|
|
PDL |
дБ |
≤0.05 |
|
|
WDL |
дБ |
≤0.25 |
|
|
TDL |
дБ |
≤0.25 |
|
|
Повторяемость |
дБ |
≤±0.02 |
|
|
Источник питания |
В |
3,0 или 5,0 |
|
|
Срок службы |
раз |
≥107 |
|
|
Время переключения |
мс |
≤8 |
|
|
Мощность трансмиссии |
мВт |
≤500 |
|
|
Рабочая температура |
℃ |
-20～+70 |
|
|
Температура хранения |
℃ |
-40～+85 |
|
|
Вес |
г |
16 |
|
|
Размер |
мм |
27.0×12.0×8.2 |
|
Пины:
|
Параметры |
Булавки |
Электрический привод |
Датчик состояния |
||||||
|
2×2B |
Оптический путь |
1 |
5 |
6 |
10 |
2-3 |
3-4 |
7-8 |
8-9 |
|
Без фиксации |
P1-P3 |
-- |
-- |
-- |
-- |
Закрыть |
Открыть |
Открыть |
Закрыть |
|
P1-P4、P2-P3 |
V+ |
-- |
-- |
GND |
Открыть |
Закрыть |
Закрыть |
Открыть |
|
|
защелка |
P1-P3 |
-- |
-- |
GND |
V+ |
Закрыть |
Открыть |
Открыть |
Закрыть |
|
P1-P4 P2-P3 |
V+ |
GND |
-- |
-- |
Открыть |
Закрыть |
Закрыть |
Открыть |
|

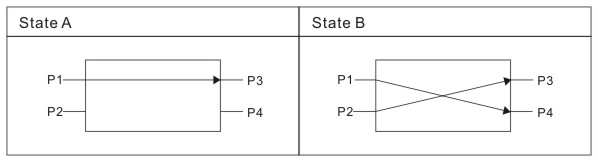

Оптический тракт:
Электрические параметры:
|
Модель управления |
Оптический путь |
Электрический привод |
Датчик состояния |
||||||
|
2×2B |
1 |
5 |
6 |
10 |
2-3 |
3-4 |
7-8 |
8-9 |
|
|
Фиксация |
P1-P3 |
-- |
-- |
GND |
V+ |
Закрыть |
Открыть |
Открыть |
Закрыть |
|
P1-P4, P2-P3 |
V+ |
GND |
-- |
-- |
Открыть |
Закрыть |
Закрыть |
Открыть |
|
|
Без фиксации |
P1-P3 |
-- |
-- |
-- |
-- |
Закрыть |
Открыть |
Открыть |
Закрыть |
|
P1-P4, P2-P3 |
V+ |
-- |
-- |
GND |
Открыть |
Закрыть |
Закрыть |
Открыть |
|
Информация по заказу:
|
Режим |
Длина волны |
Тип напряжения |
Модель управления |
Тип волокна |
Диаметр волокна |
Длина волокна |
Разъем |
|
S=SM |
85=850 нм |
3=3 В |
L=Защелка N=Не закрывается |
5=50/125 |
25=250 мкм |
1=1 м |
0=Нет |
|
Поставщик
|
Gezhi Photonics |
