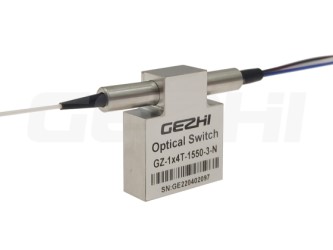

Оптические коммутаторы GEZHI 1x4T основаны на оптико-механической технологии с высоким надежным качеством. Эти коммутаторы предназначены для оптических мультиплексоров, кросс-коннекторов и сетевых коммутаторов для защиты от сбоев.
Оптоволоконные переключатели GEZHI серии 1x4 типа T соединяют оптический канал, направляя или блокируя входящий оптический сигнал в выходное волокно. Версия с фиксацией сохраняет выбранный оптический патч после отключения приводного сигнала, а версии без фиксации по умолчанию переходят в открытое или закрытое состояние при отключении питания.
Механические оптические переключатели 1x4 имеют встроенный электрический датчик положения. Его основанная передовая конструкция значительно снижает чувствительность к положению подвижной части, а также обеспечивает высокую стабильность, надежность и низкие потери на входе.
|
Особенности:
|
Применения:
|
Технические характеристики:
|
Переключатель 1x4 T-типа |
Единица измерения |
Типичный |
|
Длина волны |
нм |
850 нм или 1310/1490/1550 нм |
|
Потери на входе 1 |
дБ |
<0.8 |
|
Потери в зависимости от длины волны |
дБ |
<0.2 |
|
Зависимые от поляризации потери |
дБ |
<0.2 |
|
Возвратные потери |
дБ |
СМ: >55 ММ: >40 |
|
Перекрестный разговор |
дБ |
СМ: >55 ММ: >40 |
|
Время переключения |
мс |
Обычно: 4 Максимально: 10 |
|
Повторяемость |
дБ |
<±0.02 |
|
Долговечность |
Циклы |
>10 млн. |
|
Тип переключения |
С фиксацией / без фиксации |
|
|
Обработка оптической мощности |
мВт |
<500 мВт |
|
Рабочее напряжение |
В |
3 В или 5 В |
|
Рабочая температура |
℃ |
-5~+70 |
|
Температура хранения |
℃ |
-40~+85 |
|
Тип волокна |
/ |
волокно SM/MM |
|
Размер пакета |
мм |

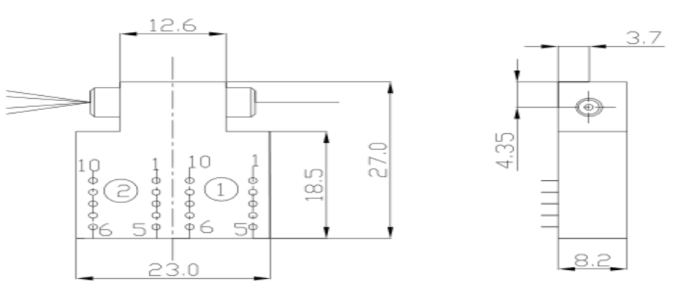

27L x 23W x 8.2H |
Электрические параметры:
|
Тип |
Статус |
Оптический тракт |
Электрический привод |
Датчик состояния |
||||||||||||||
|
Реле 1 (контакт) |
Реле 2 (контакт) |
Реле 1 (контакт) |
Реле 2 (контакт) |
|||||||||||||||
|
1 |
5 |
6 |
10 |
1 |
5 |
6 |
10 |
2-3 |
3-4 |
7-8 |
8-9 |
2-3 |
3-4 |
7-8 |
8-9 |
|||
|
1x4 |
A |
COM-P1 Черный |
- |
- |
GND |
V+ |
V+ |
GND |
- |
- |
закрыть |
открыть |
открыть |
закрыть |
открыть |
закрыть |
clsoe |
открыть |
|
Фиксация |
B |
COM-P2 Красный |
V+ |
GND |
- |
- |
- |
- |
GND |
V+ |
открыть |
закрыть |
закрыть |
открыть |
закрыть |
открыть |
открыть |
закрыть |
|
C |
COM-P3 Синий |
- |
- |
GND |
V+ |
- |
- |
GND |
V+ |
закрыть |
открыть |
открыть |
закрыть |
закрыть |
открыть |
открыть |
закрыть |
|
|
D |
COM-P4 Белый |
V+ |
GND |
- |
- |
V+ |
GND |
- |
- |
открыть |
закрыть |
закрыть |
открыть |
открыть |
закрыть |
закрыть |
открыть |
|
|
Без фиксации |
A |
COM-P1 Черный |
- |
- |
- |
- |
V+ |
- |
- |
GND |
закрыть |
открыть |
открыть |
закрыть |
открыть |
закрыть |
закрыть |
открыть |
|
B |
COM-P2 Красный |
V+ |
- |
- |
GND |
- |
- |
- |
- |
открыть |
закрыть |
закрыть |
открыть |
закрыть |
открыть |
открыть |
закрыть |
|
|
C |
COM-P3 Синий |
- |
- |
- |
- |
- |
- |
- |
- |
закрыть |
открыть |
открыть |
закрыть |
закрыть |
открыть |
открыть |
закрыть |
|
|
D |
COM-P4 Белый |
V+ |
- |
- |
GND |
V+ |
- |
- |
GND |
открыть |
закрыть |
закрыть |
открыть |
открыть |
закрыть |
закрыть |
открыть |
|

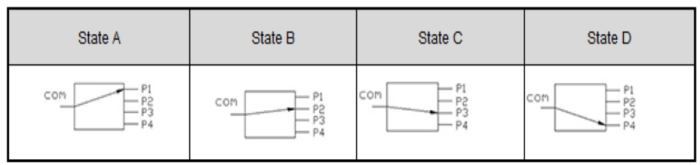

Оптический тракт
Информация по заказу:
|
Тип |
Длина волны |
Модель управления |
Напряжение |
Мощность |
Тип волокна |
Диаметр волокна |
Длина волокна |
Разъем |
|
14T=1x4 |
780=780 нм 980=980 нм 850=850 нм 1310=1310 нм 1550=1550 нм 13/15=1310/1550 нм S=Уточнить |
L=Защелка N= Без фиксации |
3=3 В 5=5 В |
05=500 мВт 01=1 Вт 02=2 Вт 05=5 Вт 10=10 Вт S=Уточнить |
SM=SMF-28 M5 = ММ 50/125 M6 = ММ 62,5/125 S=Уточнить |
25=250 мкм 09=900 мкм S=Уточнить |
05=0.5 м 10=1 м 15=1.5 м S=Уточнить |
00=Нет FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC STP=ST/UPC STA=ST/APC LP=LC/UPC LA=LC/APC S=Уточнить |
