Поставщик
|
АЗИМУТ ФОТОНИКС |
|
Типы изделий
|
контроллеры |
|
Выходное напряжение
|
1-40 В |
|
Макс. выходной ток
|
15 А |
|
Вес
|
0,056 кг |
|
Габаритные размеры
|
57.9 мм x 36.8 мм x 21 мм |
|
Диапазон мощности
|
1-600 Вт |

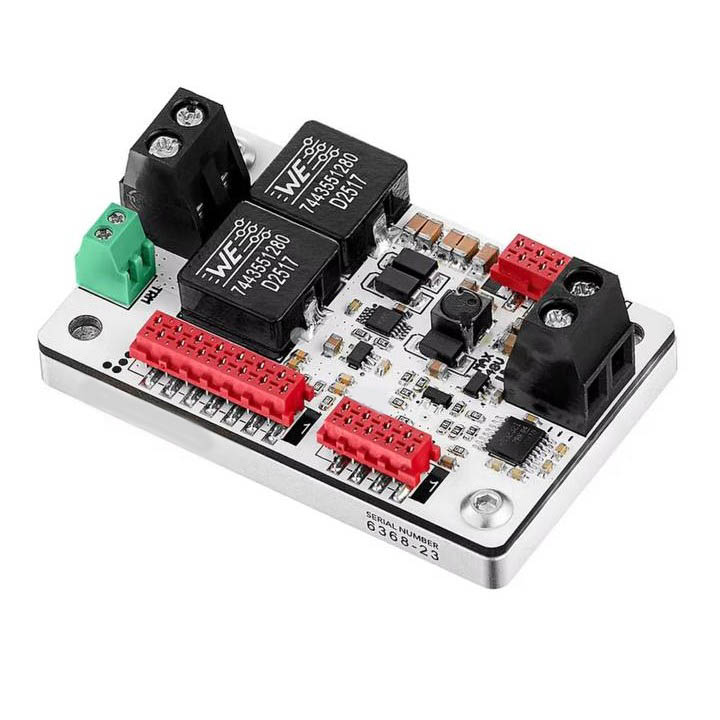

TCXXXX — это серия компактных OEM контроллеров ТЭО (термоэлектрических охладителей) для высокой мощности. Уникальные схемные решения контроллера ТЭО позволяют достичь высокой эффективности (до 97%) и высокой плотности мощности. Алюминиевая базовая пластина обеспечивает эффективный отвод тепла от контроллера с помощью водяного или воздушного охлаждения. Контроллеры ТЭО обладают большим количеством функций защиты для безопасной работы элемента Пельтье. Основные области применения мощных контроллеров ТЭО - температурная стабилизация лазерных диодов, светодиодов, полупроводниковых приборов, оптики, волокон, химических элементов и т. д.
Особенности:

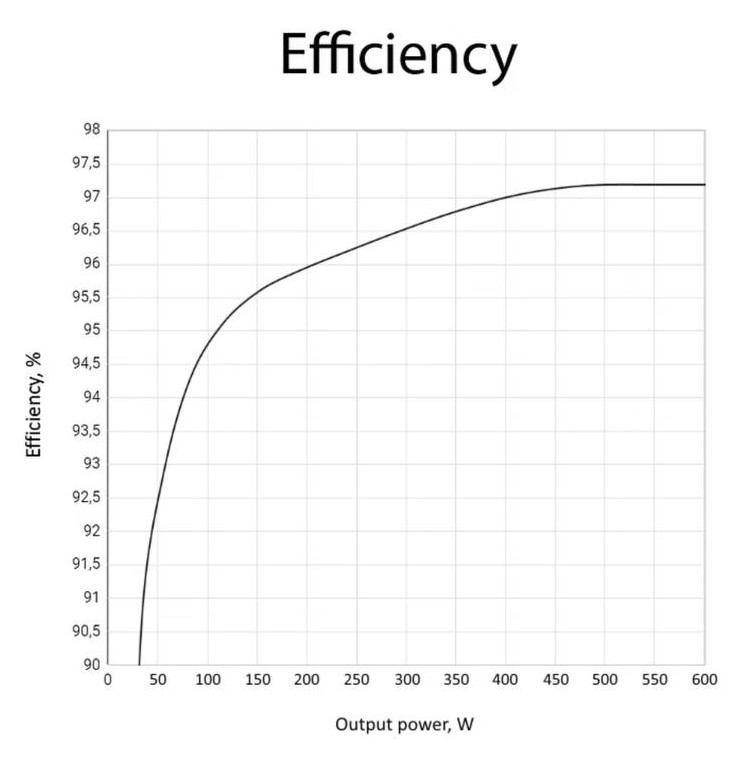

- Очень высокая эффективность: до 97%;
- Диапазон стабилизации температуры от 0°C до 80°C;
- Низкий уровень пульсаций тока ≤ 35 мА;
- Встроенный ПИД-регулятор;
- Аналоговый управляющий сигнал / RS-232 / UART / RS-485 / I2C / USB;
- Регулируемое ограничение выходного тока и напряжения ТЭО;
- Автономный режим;
- Работа с NTC-датчиками 1 кОм/ 2.2 кОм/ 4.7 кОм/ 6.8 кОм/ 10 кОм/ 22 кОм/ 47 кОм;
- Соответствует требованиям RoHS3;
- Android-приложение (требуется UART/Bluetooth);
- Драйверы для LabView и Python;

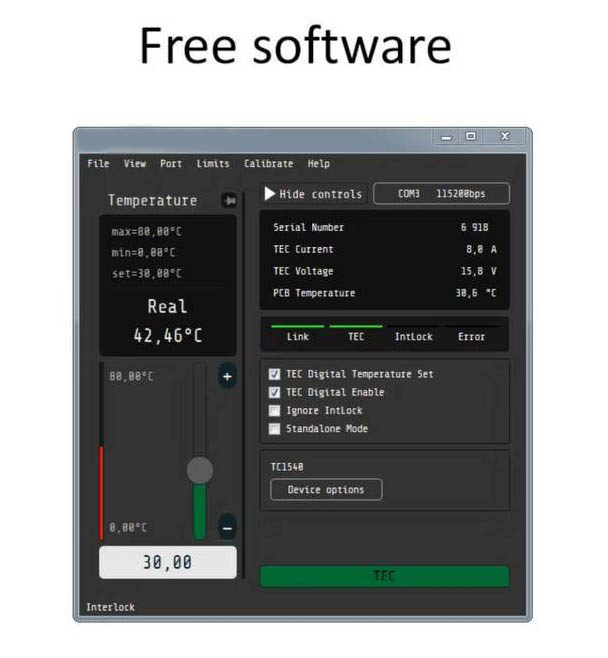

- Бесплатное программное обеспечение.
Технические характеристики:
|
Тип параметра |
TC1540 v1.6 |
|
Диапазон выходного тока |
0-15 А |
|
Диапазон выходного напряжения |
1-40 В |
|
Диапазон выходной мощности |
0-600 Вт |
|
Шаг установки температуры ТЭО |
0.01 °C |
|
Диапазон регулирования температуры |
от 0 до +80 °C |
|
NTC датчик обратной связи |
1/ 2.2/ 4.7/ 6.8/ 10/ 22/ 47 кОм |
|
Стабильность тока |
<0.2 % |
Защита модуля Пельтье
- Настраиваемые пользователем ограничение тока и напряжения;
- Защита от перегрузки по току и перенапряжения;
- Защита от короткого замыкания;
- Защита от перегрева;
- Защита от резких изменений температуры;
- Блокировка.
Габаритные размеры
- Размеры: 57.9 x 36.8 x 21 мм;
- Вес: 56 г.

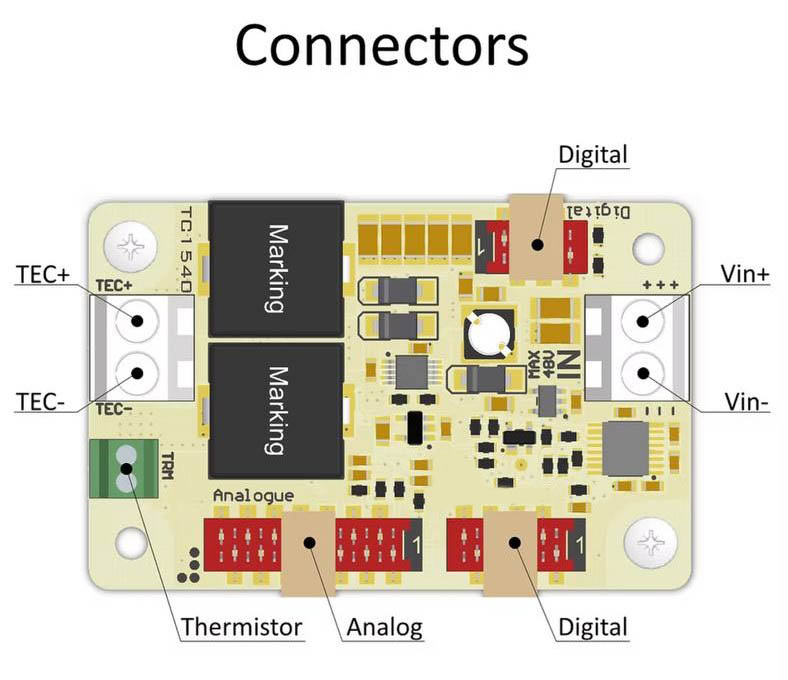

Пользовательский интерфейс
- Аналоговый;
- Цифровое управление через RS-232/ UART/ RS-485/ I2C/ USB;
- Bluetooth (необходим для Android-приложения);
- Вход сигнала разрешения/запрета.
Комплект поставки
- Драйвер – 1 шт;
- Плоский кабель 50 см с одним 8-контактным разъемом – 1 шт;
- Плоский кабель 50 см с одним 14-контактным разъемом – 1 шт;
- Спецификация и руководство пользователя – 1 шт.
