Описание
- Предназначен для использования в образовательных, демонстрационных и учебных аудиториях;
- Полный комплект включает все необходимое оборудование, кроме компьютера;
- Подробное руководство, лабораторные заметки, заметки к курсу и заметки для преподавателя помогают студентам и учителям пройти весь четверть- или семестровый курс;
- Выбор из образовательных наборов, содержащих компоненты в дюймовой или метрической системе.

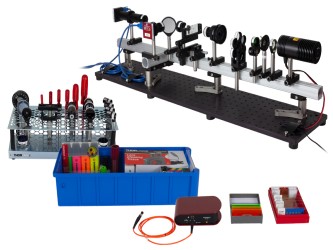

Подробнее об образовательном наборе
Учебный набор для курса оптической микроскопии компании Thorlabs позволяет студентам пройти четверть- или семестровый курс по микроскопии, охватывающий оптические свойства, методы визуализации и конструкцию микроскопов. Он включает в себя модульную открытую оптическую скамью, на которой студенты собирают и настраивают микроскоп с бесконечными сопряжениями.
Оптика
Учащиеся собирают компоненты микроскопа на оптической скамье, получая практический опыт в отношении важности положения и выравнивания. К основной оптике относятся:
- Плоско-выпуклая коллекторная линза, f = 35 мм;
- Ахроматическая конденсорная линза, f = 50 мм;
- Ахроматическая линза объектива, f = 25 мм;
- Ахроматическая трубка, f = 150 мм.
Настраиваемая таблица для измерения разрешающей способности предназначена для обучения теории Аббе и оптике Фурье. Детали на таблице имеют хромированное покрытие и включают в себя звезду Сименса, шкалы Ронки, наборы полосок USAF 1951 и NBS 1963A, встречно-штыревые линии, отверстия для положительной и отрицательной маски, сетку дисторсии и концентрические круги.

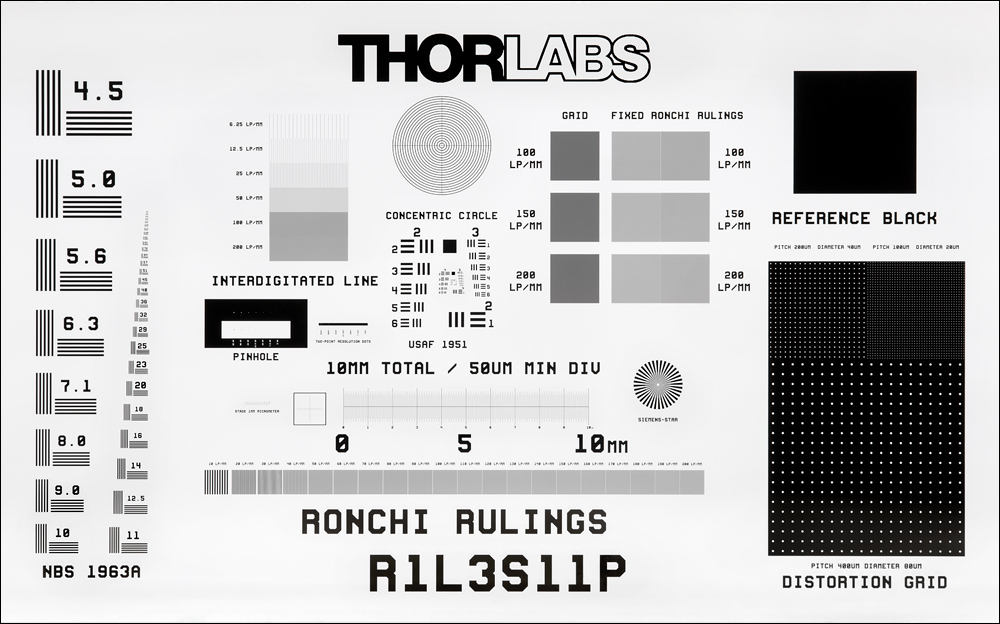

Таблица для измерения разрешающей способности (в комплекте)
Цифровая визуализация
Во время курса студенты используют две камеры: монохромную камеру для изображения образца и цветную камеру для изображения задней фокальной плоскости объектива. Камеры были выбраны таким образом, чтобы частота дискретизации изображения превышала частоту Найквиста при использовании объективов из этого набора.
Освещение
Как только студенты получат достаточное представление об основных оптических свойствах, они настраивают освещение Келера. Студенты используют эту установку на протяжении большей части курса, чтобы исследовать когерентное и некогерентное освещение, аберрации и влияние настроек экспозиции и усиления на качество окончательного изображения, особенно на контрастность и разрешение изображения. Эта установка идеально подходит для преподавания теории формирования изображения Аббе, центрального элемента курса.

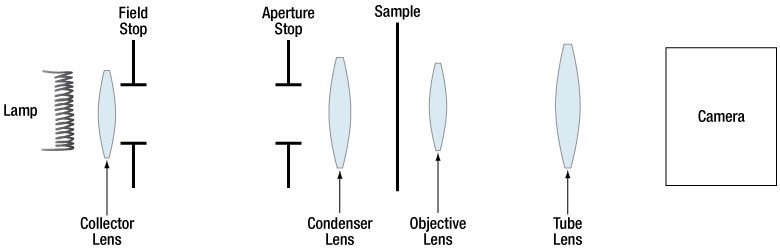

Схема основных компонентов микроскопа для освещения Келера
Режимы визуализации
В наборе в основном используется светопольная визуализация. В последующих курсах студенты изучают темнопольную, фазово-контрастную и флуоресцентную микроскопию. Для проведения этих уроков предоставляется оптика, в том числе блокирующая маска нулевого порядка, фазово-контрастный объектив Nikon 10X и набор флуоресцентных калибровочных слайдов микроскопа. Следует помнить, что набор предназначен для образовательных целей, а не для научного использования в любом из этих режимов визуализации без существенных изменений в сборке.
Основы оптической визуализации
Студенты начинают с изучения основ световых волн, оптики и визуализации. Они знакомятся со свойствами волн и поведением света, что дает им понимание дифракции, формирования изображения, разрешения и аберраций. Лабораторные разделы помогают студентам настраивать цифровую камеру и спектрометр для измерения фокусного расстояния объектива, спектров нескольких источников света и разрешения системы. С самого начала курс подчеркивает безопасные процедуры обращения с хрупким оборудованием, а также надлежащую документацию для лабораторных отчетов.
Освещение Келера
Затем набор проводит студентов через настройку управляемого освещения Келера, чтобы обеспечить яркое, равномерное освещение образца. Учащиеся изучают, как можно настроить каждый компонент системы для изменения результирующего изображения, включая угол освещения и числовую апертуру объектива. Они также узнают о сопряженных плоскостях и о том, где образуются изображения в системе микроскопа.

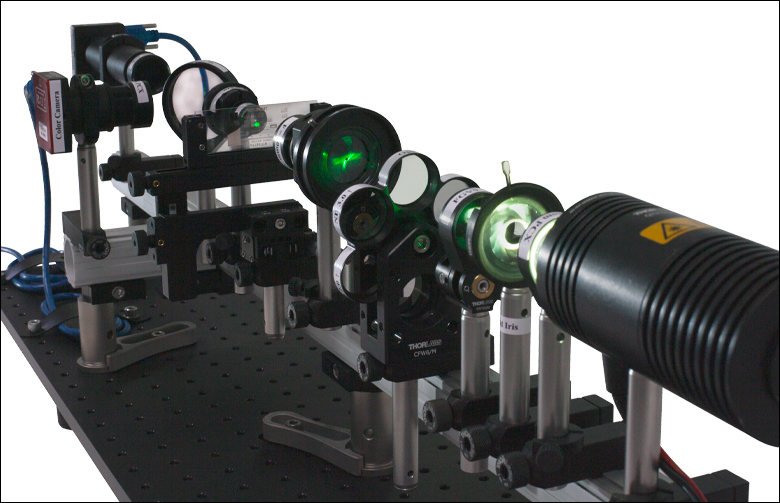

Конфигурация освещения Келера с использованием набора
Теория формирования изображения Аббе
Используя две камеры, студенты одновременно наблюдают как плоскость образца, так и заднюю фокальную плоскость объектива. Теория Аббе основана на Фурье оптике и объясняет, как манипуляции с дифрагированными порядками в задней фокальной плоскости влияют на результирующее изображение образца. Эти упражнения подводят студентов к изучению различных методов контраста.
|  |

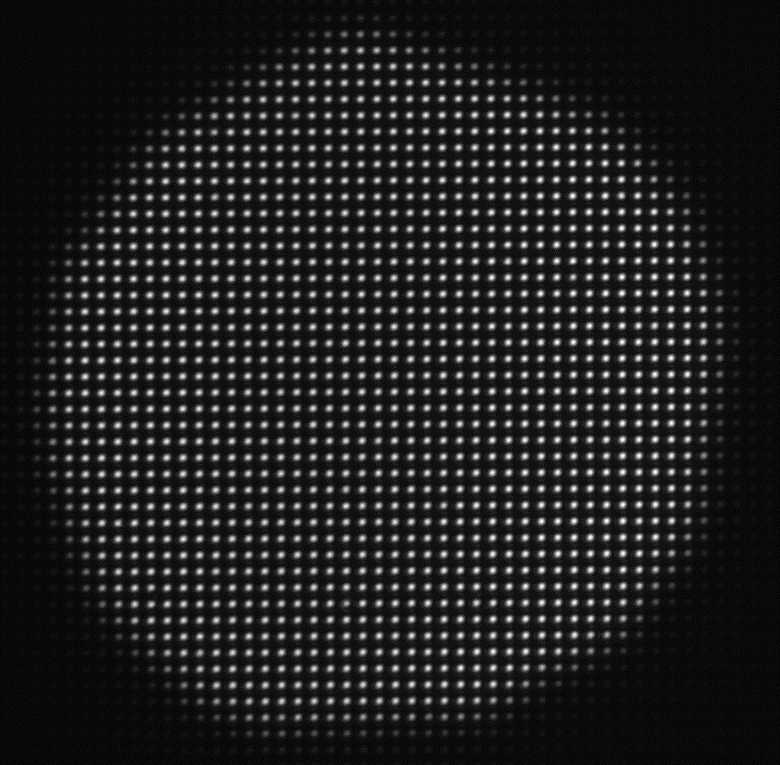

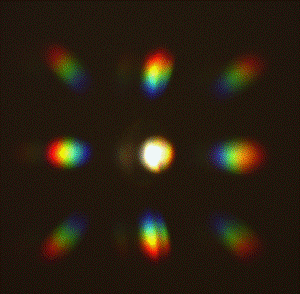

Слева: сетка 150 лин/мм; Справа: соответствующая дифракционная картина в задней фокальной плоскости объектива
Контрастные методы
Студенты углубляются в понимание теории Аббе и функции передачи модуляции, а также эффекты когерентного и некогерентного освещения. Они также опираются на свой опыт, манипулируя порядками дифрагированного света в задней фокальной плоскости, чтобы настроить отображение темного поля и фазового контраста и использовать их для изображения прозрачных объектов. Эти эксперименты позволяют студентам лучше познакомиться с сопряженными плоскостями, более подробно рассмотреть разрешение и контраст, а также развить знания о том, как информация об изображении распределяется в задней фокальной плоскости объектива.
Флуоресцентная микроскопия
Студенты узнают о флуоресцентной визуализации, чрезвычайно важном инструменте в современной биологии. Они знакомятся с природой возбуждения и испускания флуоресценции и используют соответствующие интерференционные фильтры для визуализации флуоресценции и исследования различных образцов.
Спектры и фильтры
Заключительный урок предлагает более глубокое исследование спектров. Студенты продолжают работать со спектрометрами, исследуя поведение различных типов фильтров и ограничения интерференционных фильтров. Этот раздел также включает в себя подробный набор задач на основе электронных таблиц, в котором учащиеся приобретают практические навыки количественного выбора оптимальных фильтров для получения изображений с помощью данного флуорофора, камеры и источника света.
Спецификации:
|
Требования к ПК a | |
|
Операционная система |
Windows® 7 или 10 |
|
USB-порты |
Рекомендовано два USB 3.0 и два USB 2.0 или четыре USB 2.0 b |
|
Размер монитора |
Рекомендовано 24" или больше |
Примечания:
a. Компьютер в комплект не входит;
b. Две камеры лучше всего работают с подключением по USB 3.0 (более высокая частота кадров), но совместимы с USB 2.0, который поддерживает полную (480 Мбит/с) скорость передачи данных. Спектрометр использует соединение USB 2.0 для передачи данных, а один порт USB используется для питания светодиодов. Использование USB хабов не рекомендуется.
|
Спецификации камеры | ||
|
Модель | ||
|
Тип сенсора CMOS |
Монохромный CMOS |
Цветной CMOS |
|

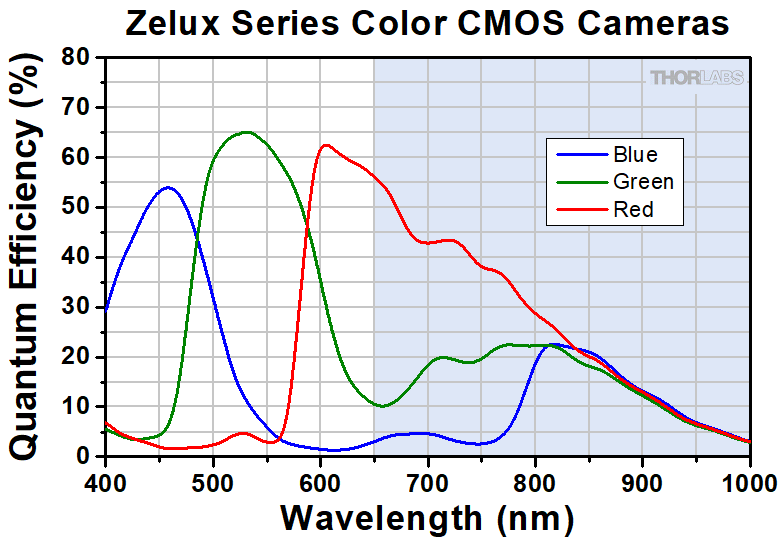

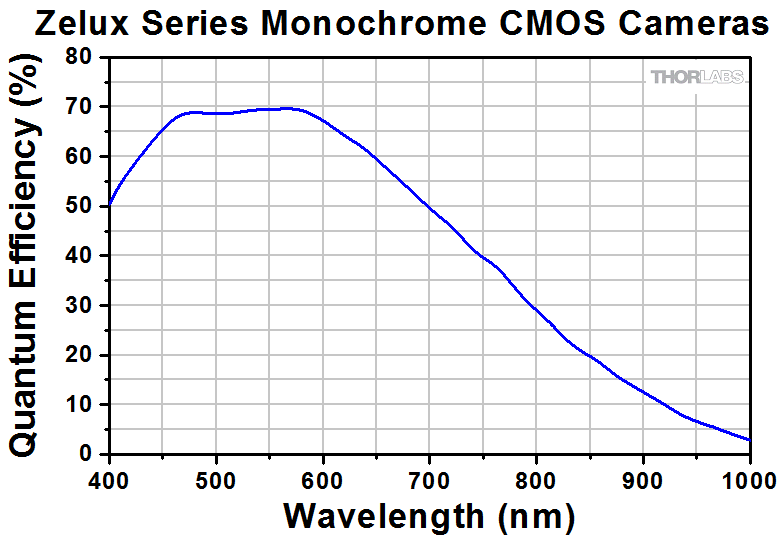

Пиковая квантовая эффективность | ||
|
Съемная оптика |
Окно с AR покрытием, Ravg <0.5% на поверхность (400-700 нм) |
ИК-фильтр |
|
Количество активных пикселей (по горизонтали x вертикали) |
1440 x 1080 | |
|
Область изображения (по горизонтали x вертикали) |
4.968 мм x 3.726 мм | |
|
Размер пикселя |
3.45 мкм x 3.45 мкм | |
|
Оптический формат |
1/2.9 дюйма (диагональ 6.2 мм) | |
|
Разрешение АЦП |
10 бит | |
|
Тип датчика затвора |
Полный | |
|
Читать шум |
<4.0 e- СКО | |
|
Полная емкость скважины |
≥11 000 e- | |
|
Время воздействия |
От 0.040 мс до 26843 мс с шагом ~0.025 мс | |
|
Область ROI |
От 80 x 4 a до 1440 x 1080 пикселей, прямоугольная | |
|
Динамический диапазон |
До 69 дБ | |
|
Крепление объектива |
Резьба SM1 (1.035 "-40); | |
Примечания:
a. При биннинге 1 x 1.
|
Тип лампы |
Кварцевая вольфрамово-галогенная a |
|
Оптическая выходная мощность b |
50 мВт (тип.) |
|
Цветовая температура |
2800 K (ном.) c |
|
Продолжительность работы |
2000 часов |
|
Напряжение лампы |
12 В DC |
|
Мощность лампы |
10 Вт |
|
Разъем лампы |
G4 2-контактный цоколь |
|
Блок питания |
Вход: 90-264 В AC, 50-60 Гц Выход: 12 В DC |
Примечания:
a. Рекомендуется использовать перчатки (например, латексные или хлопчатобумажные перчатки) при замене лампы, чтобы предотвратить попадание кожного жира на стекло. Если есть подозрение, что лампа загрязнена, нужно тщательно очистить ее спиртом перед подключением к источнику питания;
b. Измеряется путем фокусировки выходного пучка после конденсорной линзы ACL5040U на датчик тепловой мощности с защищенным серебряным внеосевым параболическим зеркалом MPD508762-90-P01 предыдущего поколения;
c. Цветовая температура будет варьироваться от устройства к устройству.
|
Спецификации светодиода a | ||||
|
Модель |
Центральная длина волны |
Спектральная FWHM |
Оптическая мощность |
Макс. ток |
|
405 нм |
15 |
10 мВт (при 20 мА) |
30 мА | |
|
525 нм |
35 |
7.0 мВт (при 20 мА) |
50 мА | |
|
635 нм |
10 |
4 мВт (при 20 мА) |
50 мА | |
|
940 нм |
50 |
18 мВт |
100 мА | |
Примечания:
a. Типичные значения;
b. Указано при 25 °C.
|
Диапазон длин волн |
200 - 1000 нм b,c |
|
Спектральная точность на полувысоте |
<2 нм при 633 нм |
|
Соотношение сигнал / шум |
≤2000:1 |
|
Чувствительность CCD |
160 В/(лк · с) |
|
Время интеграции |
10 мкс – 10 c d |
Примечания:
a. Эти характеристики действительны только в том случае, если спектрометр используется с прилагаемым оптоволоконным соединительным кабелем;
b. Спектрометр не может быть откалиброван по амплитуде ниже 380 нм;
c. Большая разница в относительном отклике системы от УФ к видимому излучению препятствует надежным показаниям мощности в УФ при выполнении широкополосных измерений. Детали в УФ-диапазоне могут быть видны при использовании полосового или короткополосного фильтра для предотвращения насыщения на более длинных волнах;
d. ПО обеспечивает время интеграции до 60 с. Время интеграции более 10 с может резко увеличить количество горячих пикселей и шума.
|
Габаритные размеры собранного набора | |
|
Размеры |
8 дюймов x 36 дюймов (200 мм x 900 мм) |
|
Общая высота a |
<12 дюймов (<300 мм) |
Примечания:
a. От поверхности стола.
Учебный комплект для курса оптической микроскопии Thorlabs доступен в дюймовой и метрической версиях. В случаях, когда комплекты с метрической и дюймовой системой мер содержат детали с разными номерами позиций, метрические размеры указаны в скобках.
Комплектация набора:
|
Описание |
Кол-во | ||
|
Установка системы | |||
|
Алюминиевая столешница, 8" x 36" (200 мм x 900 мм) |
- |
- |
1 |
|
Резиновый буфер для виброизоляции опор, 4 шт. |
2 | ||
|
Оптический рельс, ширина 34 мм, длина 100 мм |
- |
1 | |
|
Оптический рельс, ширина 34 мм, длина 900 мм |
- |
1 | |
|
Стержень с основанием, Ø1" (Ø25 мм), длина 2" |
4 | ||
|
Длинный прижим, винт 1/4"-20 (M6) |
4 | ||
|
Зажим для крепления оптических рельс (34 мм), тип крепления: "ласточкин хвост" |
6 | ||
|
Угловой кронштейн для рельсов 34 мм |
- |
- |
1 |
|
Держатели для крепления стержней, длина 1/2" |
12 | ||
|
Держатели для крепления стержней, длина 1/" |
1 | ||
|
Лампа | |||
|
Кварцевая вольфрамовая галогенная лампа |
1 | ||
| Крепления и комплектующие:
|
1 | ||
|
|
1 | ||
|
|
1 | ||
|
|
1 | ||
|
|
1 | ||
|
Управление излучением | |||
|
Плоско-выпуклая линза N-BK7, диаметр Ø1", фокусное расстояние f = 35.0 мм, без покрытия |
1 | ||
| Крепления и комплектующие:
|
1 | ||
|
|
1 | ||
|
|
1 | ||
|
Конденсор | |||
|
Ахроматический дублет, фокусное расстояние: 50 мм, Ø1", просветляющее покрытие: 400 - 700 нм |
1 | ||
| Крепления и комплектующие:
|
1 | ||
|
|
1 | ||
|
|
1 | ||
|
|
1 | ||
|
|
1 | ||
|
|
1 | ||
|
Предметный столик | |||
|
Линейный транслятор, макс. сдвиг: 6.5 мм |
-a |
1 | |
| Крепления и комплектующие:
|
1 | ||
|
|
- |
- |
1 |
|
|
1 | ||
|
|
1 | ||
|
Ахроматический объектив | |||
|
Ахроматический дублет, фокусное расстояние: 25 мм, Ø1/2", просветляющее покрытие: 400 - 700 нм |
1 | ||
| Крепления и комплектующие:
|
1 | ||
|
|
1 | ||
|
|
1 | ||
|
|
1 | ||
|
|
1 | ||
|
|
1 | ||
|
Предметная камера | |||
|
Монохромная CMOS камера Zelux™, 1.6 Мп |
1 | ||
|
Ахроматический дублет, фокусное расстояние: 150 мм, Ø1", просветляющее покрытие: 400 - 700 нм |
1 | ||
| Крепления и комплектующие:
|
1 | ||
|
|
1 | ||
|
|
3 | ||
|
|
1 | ||
|
|
1 | ||
|
|
1 | ||
|
Камера с задней фокальной плоскостью | |||
|
Цветная CMOS камера Zelux™, 1.6 Мп |
1 | ||
|
Плоско-выпуклая линза N-BK7, диаметр Ø1", фокусное расстояние f = 35.0 мм, без покрытия |
| ||
| Крепления и комплектующие:
|
1 | ||
|
|
1 | ||
|
|
1 | ||
|
|
1 | ||
|
Светоделитель | |||
|
Светоделитель для работы с неполяризованным излучением, 30:70 (отражение:пропускание), Ø2" |
1 | ||
|
Крепления и комплектующие: |
1 | ||
|
|
1 | ||
|
Спектральная фильтрация | |||
|
Полосовой фильтр, Ø25 мм, центральная длина волны: 520 нм |
- |
1 | |
|
Полосовой фильтр, Ø1", центральная длина волны: 520 нм |
1 | ||
| Крепления и комплектующие:
|
2 | ||
|
|
1 | ||
|
|
1 | ||
|
Колесо со светофильтрами нейтральной плотности | |||
|
Колесо со светофильтрами для каркасных систем (30 мм), шесть светофильтров Ø1" |
1 | ||
|
Отражающий нейтральный светофильтр, Ø25 мм, оптическая плотность: 0.5 |
1 | ||
|
Отражающий нейтральный светофильтр, Ø25 мм, оптическая плотность: 1.0 |
1 | ||
|
Отражающий нейтральный светофильтр, Ø25 мм, оптическая плотность: 1.3 |
1 | ||
|
Отражающий нейтральный светофильтр, Ø25 мм, оптическая плотность: 2.0 |
1 | ||
|
Отражающий нейтральный светофильтр, Ø25 мм, оптическая плотность: 3.0 |
1 | ||
|
Крепления и комплектующие: |
1 | ||
Примечания:
а. Транслятор, включенный в комплект дюймовой системы, представляет собой платформу MS1S с микрометром хода 6.5 мм.
|
Описание |
Кол-во | ||
|
Плосковыпуклая линза | |||
|
Плосковыпуклая линза N-BK7, диаметр Ø1", фокусное расстояние f = 25.4 мм |
1 | ||
| Крепления и комплектующие:
|
1 | ||
|
|
1 | ||
|
|
1 | ||
|
Светодиодная подсветка | |||
|
Светодиод в корпусе из эпоксидной смолы, длина волны излучения: 405 нм |
2 | ||
|
Светодиод в корпусе из эпоксидной смолы, длина волны излучения: 525 нм, 5 шт. |
1 | ||
|
Светодиод в корпусе из эпоксидной смолы, длина волны излучения: 635 нм |
2 | ||
|
Светодиод в корпусе из эпоксидной смолы, длина волны излучения: 940 нм, 5 шт. |
1 | ||
| Крепления и комплектующие:
|
3 | ||
|
|
1 | ||
|
|
4 | ||
|
|
4 | ||
|
Крепление светофильтров | |||
|
Держатель светофильтров |
1 | ||
|
Блокирующие маски |
1 | ||
|
Блокирующая маска нулевого порядка | |||
|
Блокирующая маска нулевого порядка, Ø1", точка Ø1.25 мм |
- |
1 | |
|
Светофильтры |
1 | ||
|
Светофильтр флуоресцентного излучения | |||
|
Длинноволновый светофильтр, длина волны среза: 550 нм |
1 | ||
|
Крепления и комплектующие: |
1 | ||
|
|
1 | ||
|
Длинноволновый светофильтр | |||
|
Длинноволновый цветной светофильтр в оправе, Ø1", длина волны среза: 780 нм |
1 | ||
|
Крепления и комплектующие: |
1 | ||
|
|
1 | ||
|
Крепление оптоволокна | |||
|
|
1 | ||
|
|
1 | ||
|
|
1 | ||
|
Поляризация | |||
|
Пленка с линейным поляризатором |
- |
1 | |
| Крепления и комплектующие:
|
1 | ||
|
|
1 | ||
|
|
1 | ||
|
|
2 | ||
|
Объектив Nikon | |||
|
Объектив Nikon для фазово-контрастной микроскопии, 10X |
1 | ||
| Комплектующие:
|
1 | ||
|
|
1 | ||
|
|
1 | ||
|
Универсальное крепление | |||
|
|
1 | ||
|
|
1 | ||
|
Общие инструменты | |||
|
Компактный спектрометр, расширенный рабочий диапазон: 200 - 1000 нм |
1 | ||
|
Плоско-выпуклая линза N-BK7, диаметр Ø30.0 мм, фокусное расстояние f = 75.0 мм |
1 | ||
|
Плоско-выпуклая линза N-BK7, диаметр Ø30.0 мм, фокусное расстояние f = 100.0 мм |
1 | ||
| Крепления и комплектующие:
|
1 | ||
|
|
1 | ||
|
|
1 | ||
|
|
1 | ||
|
|
2 | ||
|
|
1 | ||
|
|
1 | ||
|
|
1 | ||
|
Образцы для микроскопии | |||
|
Таблица для измерения разрешающей способности |
- |
1 | |
|
Портреты Эрнста Аббе, 3 шт. |
- |
1 | |
|
Образец планктона (7073d) |
- |
1 | |
|
Образец диатомовых водорослей (Ag123c) |
- |
1 | |
|
Гистологические препараты, окрашенные H&E: 317120, 317798, 318090, 316542 |
- |
1 | |
|
Комплект флуоресцентных микросфер |
- |
1 | |
|
Цветные предметные стекла для калибровки систем визуализации флуоресцентного анализа, 5 шт. |
1 | ||
|
Аксессуары | |||
|
Прозрачный лак для ногтей |
- |
1 | |
|
Алюминиевая фольга |
- |
1 | |
|
Этикетки с клейкой печатью |
- |
1 | |
|
Маркеры разных цветов, 4 шт. |
- |
1 | |
|
Светодиодный потолочный светильник |
- |
1 | |
|
Светодиодный фонарик |
- |
1 | |
|
Гибкая линейка |
- |
1 | |
|
USB-накопитель с документацией к цифровому набору |
- |
1 | |
|
Буклет Spectral Filter |
- |
1 | |
|
Черные резиновые пылезащитные колпачки, 10 шт. |
1 | ||
|
Кабельные хомуты с винтовой фиксацией, 15 шт. |
1 | ||
|
Хранение | |||
|
Настольный органайзер |
- |
1 | |
|
Держатель 25 слайдов |
- |
1 | |
|
Пластиковая корзина |
- |
1 | |
В каждом комплекте поставляются все необходимые материалы для сборки, в том числе ключи, отвертки и винты.
|
