Тип лазера
|
наносекундные |
|
Цвет лазера
|
ик лазеры |
|
Особенности лазера
|
высокой мощности, компактные |
|
Диапазон длин волн, нм
|
760-7830 |

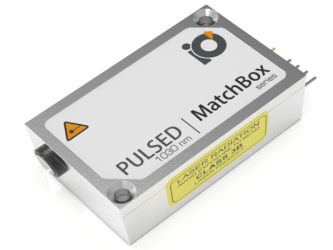

Наносекундный лазерный модуль SLM с длиной волны 1030 нм – это лазер с одночастотным режимом работы в очень компактном корпусе. Режим SLM (каждый импульс излучается в одном и том же продольном режиме) обеспечивает высокую стабильность от импульса к импульсу, низкий уровень дрожания фронта сигнала и чрезвычайно стабильную генерацию гармоник. Высокая энергия импульса и работа в режиме «импульс по требованию» делают этот лазер пригодным для сортировки, освещения и спектроскопии с накачкой зондирования.
Применения:
- Накачка высокомощных волоконных лазеров;
- Накачка оптических параметрических усилителей;
- Генерация суперконтинуума;
- УФ-генерация.
Конфигурации:
|
Вариант |
Длительность импульса, нс |
Энергия импульса, мкДж |
Пиковая мощность, кВт |
Частота следования импульсов, кГц |
|
1 |
2.4 |
30 |
12 |
10 |
|
2 |
3.5 |
15 |
4 |
35 |
Технические характеристики:
|
Параметр |
Минимальное значение |
Типовое значение |
Максимальное значение |
|
|
Центральная длина волны, нм |
1029 |
1030 |
1030.9 |
|
|
Продольная мода |
- |
Одна |
- |
|
|
Ширина спектральной линии, пм |
0.5 |
0.8 1 |
1 |
|
|
Выходная мощность, мВт |
- |
По запросу |
300 |
|
|
Стабильность центральной длины волны, пм (в час, при стабильной температуре) |
- |
1 |
2 |
|
|
Длительность импульса, нс |
1.5 |
3 |
10 |
|
|
Частота следования импульсов, кГц (зависит от энергии импульса) |
- |
По запросу |
35 |
|
|
Энергия импульса, мкДж |
- |
По запросу |
35 |
|
|
Стабильность выходной мощности, % (СКО, 8 часов) |
- |
0.5 2 |
1 |
|
|
Стабильность выходной мощности, % (от импульса к импульсу, СКО) |
- |
2 |
5 |
|
|
Поперечная мода |
- |
ТЕМ00 |
- |
|
|
Диаметр пучка (1/e2), мм |
По горизонтали |
- |
1.2 3 |
- |
|
По вертикали |
- |
1.1 |
- |
|
|
Расходимость пучка, мрад |
Горизонтальная |
- |
1 |
- |
|
Вертикальная |
- |
1 |
- |
|
|
M2 эффективное |
- |
1.1 |
1.2 |
|
|
Направление поляризации |
- |
Горизонтальное 4 |
- |
|
|
Контраст поляризации |
- |
<500:1 |
|
|
|
Тип интерфейса управления |
- |
UART 5 |
- |
|
|
Режим работы |
- |
APC (CW) |
- |
|
|
Входное напряжение, В |
- |
5 |
- |
|
|
Требование к внешнему источнику питания |
- |
+5 В постоянного тока, 5 А |
- |
|
|
Габаритные размеры, мм |
- |
50 х 30 х 18 6 |
- |
|
|
Высота луча над основанием |
- |
10.4 |
- |
|
|
Требования к теплоотводу, °C/Вт |
- |
<0.5 |
- |
|
|
Оптимальная температура радиатора, °С |
- |
20 |
- |
|
|
Время разогрева, мин (холодный запуск) |
- |
10 |
- |
|
|
Стабилизация температуры |
- |
Внутренний TEC |
- |
|
|
Защита от перегрева |
- |
Да |
- |
|
|
Температура хранения, °С (без конденсации) |
-10 |
- |
+50 |
|
|
Вес, кг |
- |
0.29 |
- |
|
|
Максимальная потребляемая мощность, Вт |
- |
25 |
- |
|
|
Гарантийный срок службы, мес. (ч.) |
- |
14 (10000) 7 |
- |
|
|
RoHS |
- |
Да |
- |
|
|
Соответствие EC |
- |
GPSD 2001/95 / EC |
- |
|
|
Класс безопасности лазеров |
- |
3B |
- |
|
|
OEM-лазеры не соответствуют с |
- |
IEC60825-1: 2014 (соответствие с использованием дополнительных аксессуаров) |
- |
|
Примечания:
1. Измерено с помощью сканирующего интерферометра Фабри-Перо с разрешением 7.5 МГц и частотой сканирования около 10 Гц. Тестирование интерферометра не проводится для каждого производимого лазера, вместо этого стандартным тестом является измерение OSA с разрешением 10-20 мкм;
2.Длительное испытание стабильности выходной мощности измеряется при постоянной температуре корпуса лазера (± 0.1°C) с использованием измерителя оптической мощности с входной полосой пропускания 10 Гц. Фактическое время измерения составляет от 20 секунд до 1 минуты;
3. Параметры пучка измеряются на расстоянии 0.45 м от выходной апертуры;
4. Для лазеров без встроенного оптического изолятора.
5. Коммутационные блоки AM-C8 и AM-C3 могут использоваться для преобразования из интерфейса управления UART в USB или RS232;
6. За исключением контактов интерфейса управления и выходного окна / волокна;
7. В зависимости от того, что произойдет раньше. Лазер имеет встроенный счетчик часов работы.

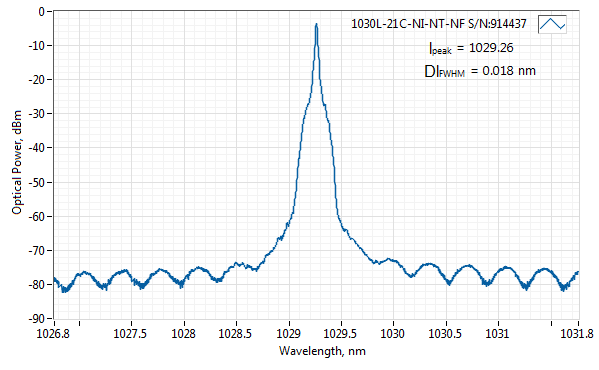

Спектр

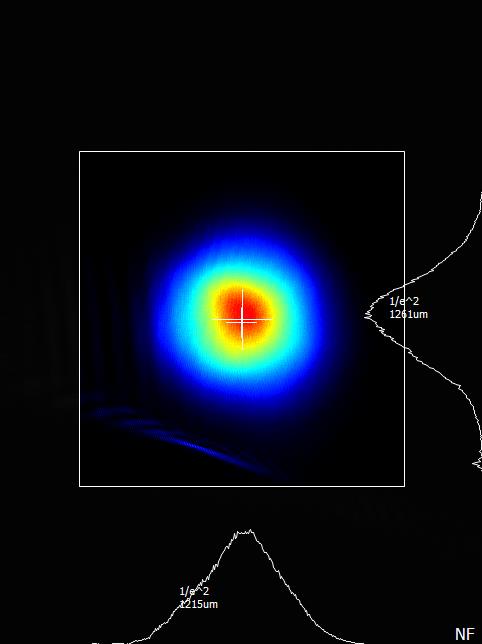

Профиль пучка на 0.45 м от апертуры

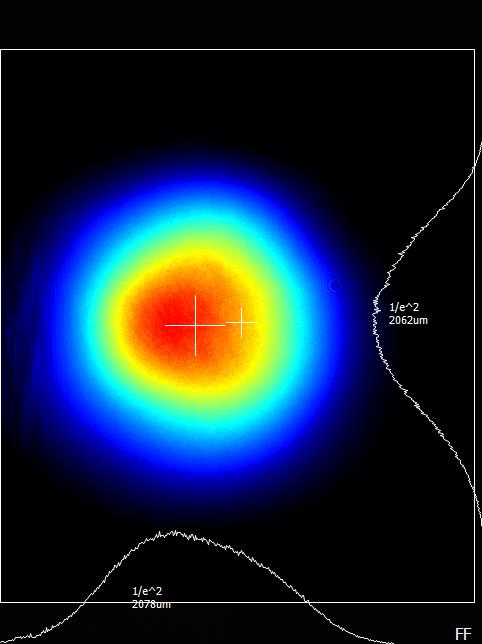

Профиль пучка на 1 м от апертуры
Принципиальная схема
