Наборы для измерения мощности, 500 нВт - 500 мВт, 400 - 1100 нм

Наборы для измерения оптической мощности состоят из консоли, фотодиода C-серии или термодатчика мощности и узла для крепления на стержне. За исключением PM120VA, который включает в себя консоль аналогового измерителя мощности PM100A, датчик в каждом комплекте сопряжен с цифровой консолью измерителя мощности PM100D или PM400 с сенсорным экраном.

Все три консоли имеют соединение USB 2.0, что позволяет управлять ими удаленно с помощью ПК с установленным программным пакетом Optical Power Meter.

Особенности:

- Включает в себя консоль, датчик и крепежные компоненты;

- Консоли, совместимые с датчиками C-серии;

- Большой, удобный для чтения цифровой или аналоговый дисплей;

- Порт USB 2.0 для управления через ПК с помощью ПО;

- Аккумуляторная батарея;

- Разъем 3.5 мм или выход SMA (от 0 до 2 В) на консолях для мониторинга сигнала;

- Доступны услуги по рекалибровке.

Аналоговая консоль PM100A

Консоль аналогового измерителя мощности PM100A, подходящая как для измерения абсолютной, так и относительной мощности, оснащена аналоговым стрелочным дисплеем и дополнительным ЖК-экраном. Аналоговая стрелка идеально подходит для измерения относительной мощности и наблюдения за небольшими колебаниями мощности. PM100A совместим со всеми фотодиодными сенсорами и термодатчиками C-серии; он несовместим с пироэлектрическими датчиками энергии. В набор измерителя мощности PM120VA входят консоль PM100A и кабели питания, датчик S120VC и USB-накопитель с предварительно загруженным программным пакетом.

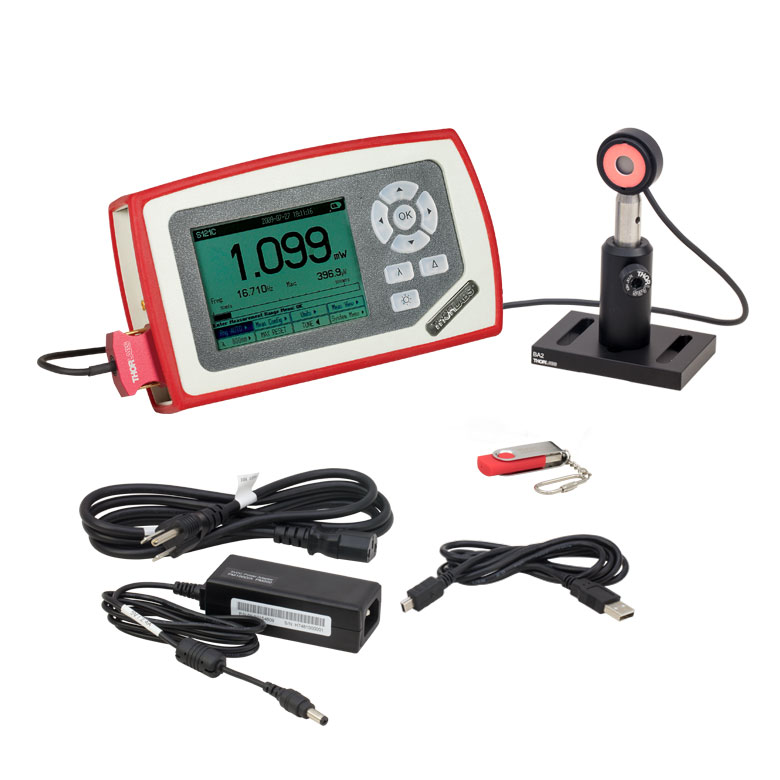

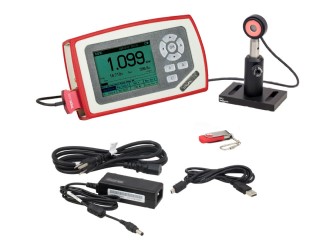

Цифровая консоль PM100D

Консоль цифрового измерителя мощности и энергии PM100D оснащена панелью управления с меню, 4" дисплеем с подсветкой и слотом для SD-карты для хранения данных. Экраны измерений включают числовые значения, полезные для стандартных показаний мощности и энергии, симулированную аналоговую стрелку, графики измерения мощности с течением времени и просмотр статистики. Кроме того, консоль PM100D имеет режим настройки, который обеспечивает звуковую обратную связь для использования, когда детектор находится вне зоны видимости. Консоль совместима со всеми датчиками C-серии для измерения мощности или энергии, включая пироэлектрические датчики энергии, и включают в себя USB-накопитель с предварительно загруженным программным пакетом.

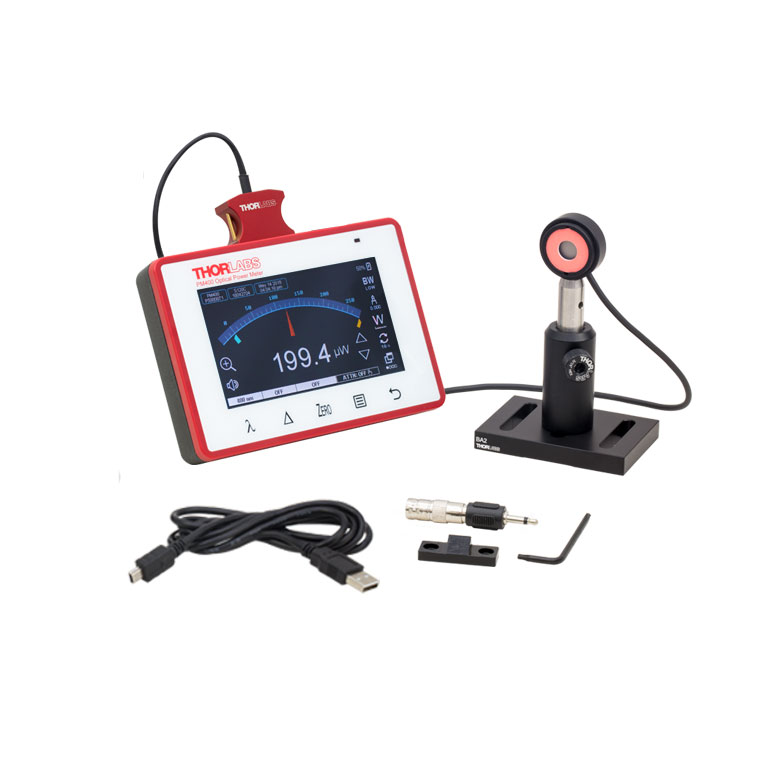

Цифровая консоль PM400 с сенсорным экраном

Консоль цифрового измерителя мощности и энергии с сенсорным экраном PM400 оснащена 4.3" дисплеем с технологией Multi-Touch. Емкостные кнопки на передней панели устройства обеспечивают быстрый доступ для установки длины волны или спектра источника, режим дельта-функции, который показывает изменение мощности от выбираемой пользователем установки, функция обнуления и главное меню устройства. Помимо предварительного программирования длин волн или спектров источников для калибровки измерений, пользователи могут вводить и сохранять до двенадцати значений затухания или файлов данных для корректировки эффектов, которые внешние устройства (такие как фильтры или светоделители) могут иметь при измерении мощности.

14-контактный дополнительный вход позволяет пользователям подключать свои собственные датчики влажности и температуры, а также получать доступ к четырем программируемым портам ввода-вывода для управления жалюзи, устройствами блокировки, лазерными сигнальными лампами и другими общими лабораторными устройствами. В качестве альтернативы можно использовать стереоразъем 2.5 мм (3P) для терморезистора температуры TSP-TH. Как и PM100D, эта консоль совместима со всеми датчиками C-серии.

Дополнительные опции измерителя мощности и детектора

Консоли измерителя мощности и датчики в этих наборах также можно приобрести по отдельности. Кроме того, Thorlabs предлагает автономные беспроводные измерители мощности, предназначенные как для ручного управления, так и для дистанционного управления через Bluetooth или USB, а также компактные измерители мощности с USB интерфейсом, предназначенные для управления через программное обеспечение на ПК.

Технические характеристики:

Каждый комплект включает в себя консоль PM100D или PM400, фотодиодный детектор S121C и стойку в сборке, состоящую из основания BA2, держателя стержня PH2 и стержня TR2 Ø1/2". Это универсальный комплект для лазеров малой и средней мощности (500 нВт - 500 мВт) в видимом и ближнем ИК-диапазонах (<1100 нм). Детектор похож на S120C, но нейтральный фильтр ослабляет излучение перед детектором. Активная область детектора окружена флуоресцентным юстировочным диском, который поглощает свет от 400 до 640 нм и от 800 до 1700 нм.

Комплект:

Технические характеристики детектора:
