Поставщик
|
Thorlabs |
Наборы для измерения оптической мощности состоят из консоли, фотодиода C-серии или термодатчика мощности и узла для крепления на стержне. За исключением PM120VA, который включает в себя консоль аналогового измерителя мощности PM100A, датчик в каждом комплекте сопряжен с цифровой консолью измерителя мощности PM100D или PM400 с сенсорным экраном.
Все три консоли имеют соединение USB 2.0, что позволяет управлять ими удаленно с помощью ПК с установленным программным пакетом Optical Power Meter.
Особенности:
- Включает в себя консоль, датчик и крепежные компоненты;
- Консоли, совместимые с датчиками C-серии;
- Большой, удобный для чтения цифровой или аналоговый дисплей;
- Порт USB 2.0 для управления через ПК с помощью ПО;
- Аккумуляторная батарея;
- Разъем 3.5 мм или выход SMA (от 0 до 2 В) на консолях для мониторинга сигнала;
- Доступны услуги по рекалибровке.
Аналоговая консоль PM100A
Консоль аналогового измерителя мощности PM100A, подходящая как для измерения абсолютной, так и относительной мощности, оснащена аналоговым стрелочным дисплеем и дополнительным ЖК-экраном. Аналоговая стрелка идеально подходит для измерения относительной мощности и наблюдения за небольшими колебаниями мощности. PM100A совместим со всеми фотодиодными сенсорами и термодатчиками C-серии; он несовместим с пироэлектрическими датчиками энергии. В набор измерителя мощности PM120VA входят консоль PM100A и кабели питания, датчик S120VC и USB-накопитель с предварительно загруженным программным пакетом.

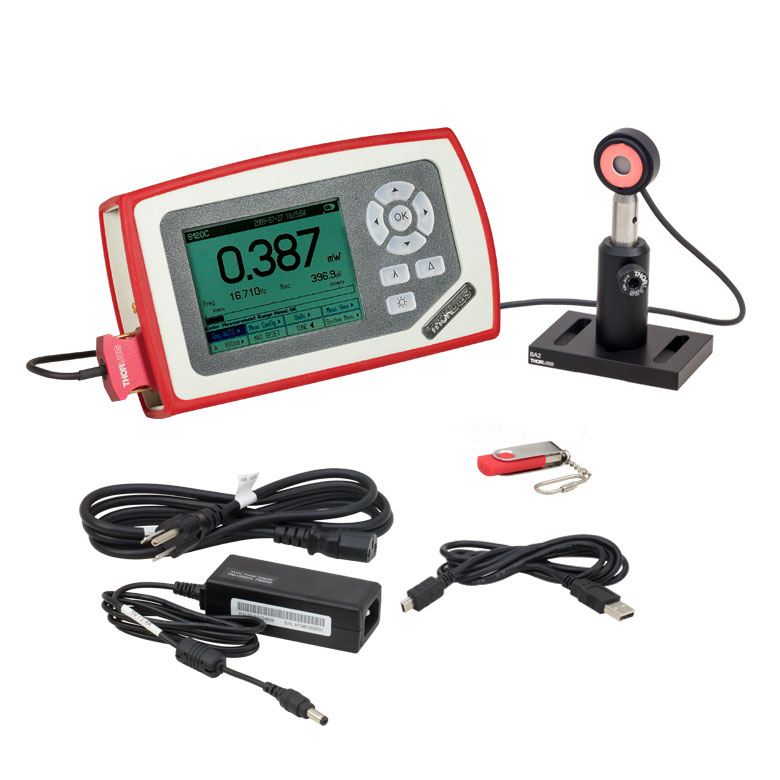

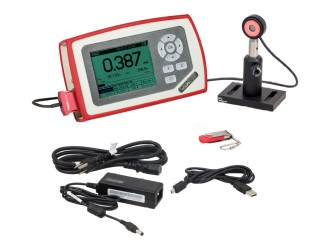

Цифровая консоль PM100D
Консоль цифрового измерителя мощности и энергии PM100D оснащена панелью управления с меню, 4" дисплеем с подсветкой и слотом для SD-карты для хранения данных. Экраны измерений включают числовые значения, полезные для стандартных показаний мощности и энергии, симулированную аналоговую стрелку, графики измерения мощности с течением времени и просмотр статистики. Кроме того, консоль PM100D имеет режим настройки, который обеспечивает звуковую обратную связь для использования, когда детектор находится вне зоны видимости. Консоль совместима со всеми датчиками C-серии для измерения мощности или энергии, включая пироэлектрические датчики энергии, и включают в себя USB-накопитель с предварительно загруженным программным пакетом.

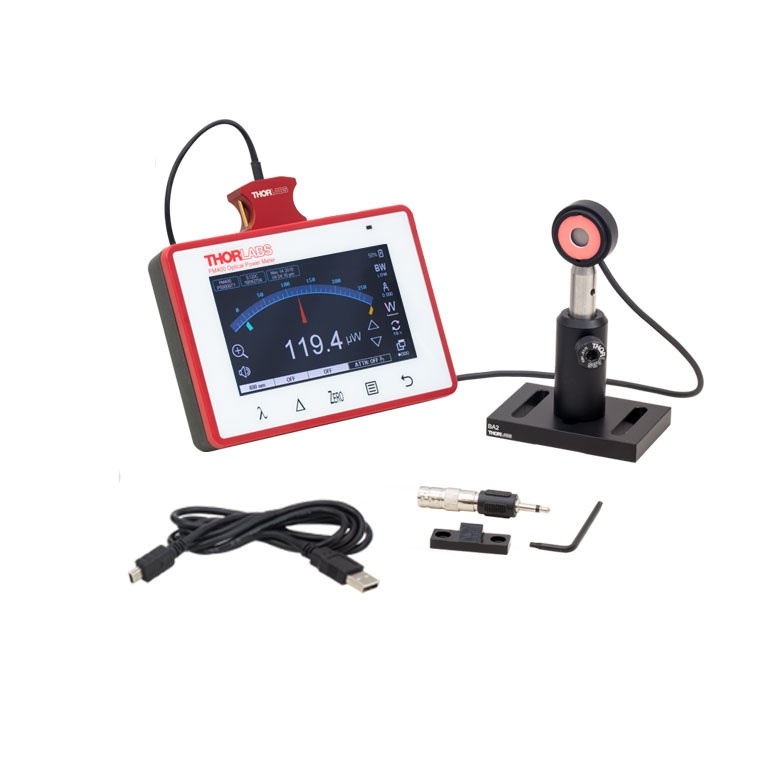

Цифровая консоль PM400 с сенсорным экраном
Консоль цифрового измерителя мощности и энергии с сенсорным экраном PM400 оснащена 4.3" дисплеем с технологией Multi-Touch. Емкостные кнопки на передней панели устройства обеспечивают быстрый доступ для установки длины волны или спектра источника, режим дельта-функции, который показывает изменение мощности от выбираемой пользователем установки, функция обнуления и главное меню устройства. Помимо предварительного программирования длин волн или спектров источников для калибровки измерений, пользователи могут вводить и сохранять до двенадцати значений затухания или файлов данных для корректировки эффектов, которые внешние устройства (такие как фильтры или светоделители) могут иметь при измерении мощности.
14-контактный дополнительный вход позволяет пользователям подключать свои собственные датчики влажности и температуры, а также получать доступ к четырем программируемым портам ввода-вывода для управления жалюзи, устройствами блокировки, лазерными сигнальными лампами и другими общими лабораторными устройствами. В качестве альтернативы можно использовать стереоразъем 2.5 мм (3P) для терморезистора температуры TSP-TH. Как и PM100D, эта консоль совместима со всеми датчиками C-серии.
Дополнительные опции измерителя мощности и детектора
Консоли измерителя мощности и датчики в этих наборах также можно приобрести по отдельности. Кроме того, Thorlabs предлагает автономные беспроводные измерители мощности, предназначенные как для ручного управления, так и для дистанционного управления через Bluetooth или USB, а также компактные измерители мощности с USB интерфейсом, предназначенные для управления через программное обеспечение на ПК.
Технические характеристики:
|
Модель |
Диапазон мощности |
Диапазон длин волн |
Тип детектора |
Тип консоли |
|
PM120VA |
50 нВт - 50 мВт |
200 - 1100 нм |
Si (S120VC) |
Аналоговая (PM100A) |
|
PM120D |
50 нВт - 50 мВт |
400 - 1100 нм |
Si (S120C) |
Цифровая (PM100D) |
|
PM400K1 |
50 нВт - 50 мВт |
400 - 1100 нм |
Si (S120C) |
Цифровой сенсорный экран (PM400) |
|
PM121D |
500 нВт - 500 мВт |
400 - 1100 нм |
Si (S121C) |
Цифровая (PM100D) |
|
PM400K2 |
500 нВт - 500 мВт |
400 - 1100 нм |
Si (S121C) |
Цифровой сенсорный экран (PM400) |
|
PM130D |
500 пВт - 500 мВт |
400 - 1100 нм |
Тонкий Si (S130C) |
Цифровая (PM100D) |
|
PM400K3 |
500 пВТ - 500 мВт |
400 - 1100 нм |
Тонкий Si (S130C) |
Цифровой сенсорный экран (PM400) |
|
PM122D |
50 нВт - 40 мВт |
700 - 1800 нм |
Ge (S122C) |
Цифровая (PM100D) |
|
PM400K4 |
50 нВт - 40 мВт |
700 - 1800 нм |
Ge (S122C) |
Цифровой сенсорный экран (PM400) |
|
PM125D |
2 мВт - 10 Вт |
0.19 - 20 мкм |
Термопарный (S425C) |
Цифровая (PM100D) |
|
PM400K5 |
2 мВт - 10 Вт |
0.19 - 20 мкм |
Термопарный (S425C) |
Цифровой сенсорный экран (PM400) |
Каждый комплект включает в себя консоль измерения мощности PM100D или PM400, фотодиодный детектор S120C и стойку в сборе, состоящую из основания BA2, держателя стержней PH2 и стержня TR2 Ø1/2". Это универсальный комплект для лазеров малой мощности (50 нВт - 50 мВт) в видимом и ближнем ИК диапазонах. Активную область детектора окружает флуоресцентный юстировочный диск, который поглощает свет с длиной волны 400 - 640 нм и 800 - 1700 нм. Многие из лазерных диодов и гелий-неоновых лазеров компании Thorlabs подходят для использования с этим комплектом измерителя мощности.
Комплект:
|
Комплект |
PM120D |
PM400K1 |
|
Изображение |
|
|
|
Консоль |
||
|
Дисплей |
4" цифровой дисплей с подсветкой, разрешение 320 x 240 пикселей |
Емкостный цветной сенсорный экран с диагональю 4.3", разрешение WQVGA |
|
Соединение |
USB 2.0 |
|
|
Совместимость с датчиками |
Все фотодиоды C-серии, термопарные детекторы мощности и пироэлектрические датчики энергии |
|
Технические характеристики детектора:
|
Датчик |
|
|
Диапазон длин волн |
400 - 1100 нм |
|
Диапазон мощности |
50 нВт - 50 мВт |
|
Разрешение |
1 нВт |
|
Тип детектора |
Si фотодиод |
|
Апертура |
Ø9.5 мм |
