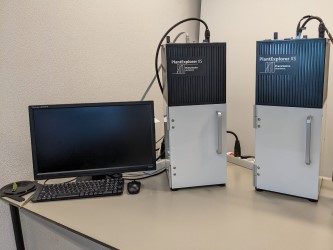

PlantExplorer XS — это простая в использовании высокотехнологичная система визуализации, которая позволяет отображать эффективность фотосинтеза, поглощение хлорофилла и морфологические параметры.
PlantExplorer XS имеет 5-мегапиксельную КМОП-камеру высокого разрешения для отображения эффективности фотосинтеза. Наличие синих светодиодов позволяет получить импульс насыщения и измерения 4000 мкмоль м-2с-1.
PlantExplorer оснащен 5-мегапиксельной (2464 x 2056 пикселей) КМОП-камерой с глобальным затвором. При полном разрешении максимальная частота кадров камеры составляет 37.5 кадра в секунду. При биннинге 2x2 это составит 134 кадра в секунду.
Управляющее программное обеспечение установлено на внутреннем компьютере для захвата различных изображений с использованием заранее определенных протоколов.
Поставляется программное обеспечение для удаленного управления PlantExplorer XS с помощью подключения к сети Ethernet. Используя программное обеспечение дистанционного управления, система может быть легко интегрирована в систему фенотипирования.
Особенности:
- Флуоресцентная визуализация хлорофилла по принципу PAM и Каутского;
- Визуализация одного листа (макро) и всего растения с разрешением 5 Мп;
- Регистрируемые значения: F0, Fm, Fv, Fo', Fs', Fm', Fv', Ft;
- Кинетические изображения флуоресценции хлорофилла получены из протоколов световой адаптации и адаптации к темноте;
- Высокое отношение сигнал / шум флуоресцентных изображений хлорофилла;
- Синий светодиодный измерительный источник света с длиной волны 660 нм, используемый для измерения F0 и т. д;
- ширина импульса: 10 - 100 мкс / постоянный ток;
- Синий светодиодный источник насыщенного света с длиной волны 660 нм, используемый для измерения Fm и т. д;
- ширина импульса: 10 - 100 мкс / постоянный ток;
- Светодиодный источник света с дальним красным светом 730 нм для измерения F0' и т. д;
- Измерение расстояния между растением и камерой колеблется от 10 до 30 см;
- Эффективная площадь изображения 18 x 18 см2;
- Высококачественный мегапиксельный объектив с широкополосным видимым и ближним ИК-покрытием;
- Отсутствие видимых искажений линз, коррекция не требуется.
Изображения, полученные программным обеспечением контроллера в 16 бит
F0 - изображение минимальной флуоресценции хлорофилла в адаптированном к темноте состоянии;
Fm - изображение максимальной флуоресценции Fm в адаптированном к темноте состоянии;
Fs' - Стационарное изображение минимальной флуоресценции хлорофилла Fs в адаптированном к свету состоянии;
Ft' - мгновенное изображение флуоресценции хлорофилла во время световой адаптации;
Fm' - максимальная флуоресценция в стабильном состоянии в светлом состоянии;
Максимальная флуоресценция Fm ’при световой адаптации;
F0' минимальное изображение флуоресценции хлорофилла во время темновой релаксации после использования дальнего ИК источника;
Fbackground для всех флуоресцентных изображений;
RNIR изображение с коэффициентом отражения на длине волны NIR, 730 нм;
RRed изображение с коэффициентом отражения на длине волны 660 нм.
|

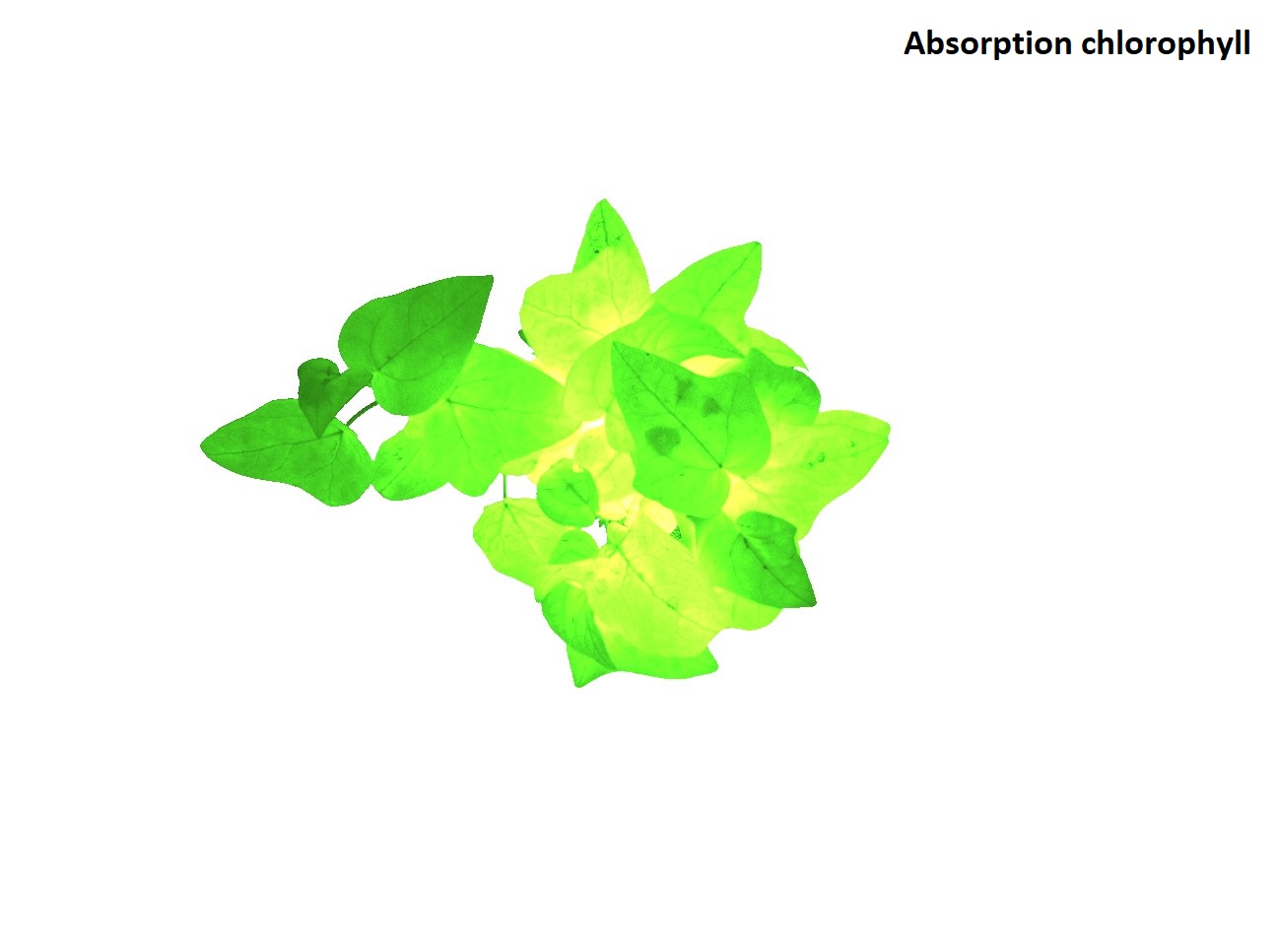

Поглощение хлорофилла |

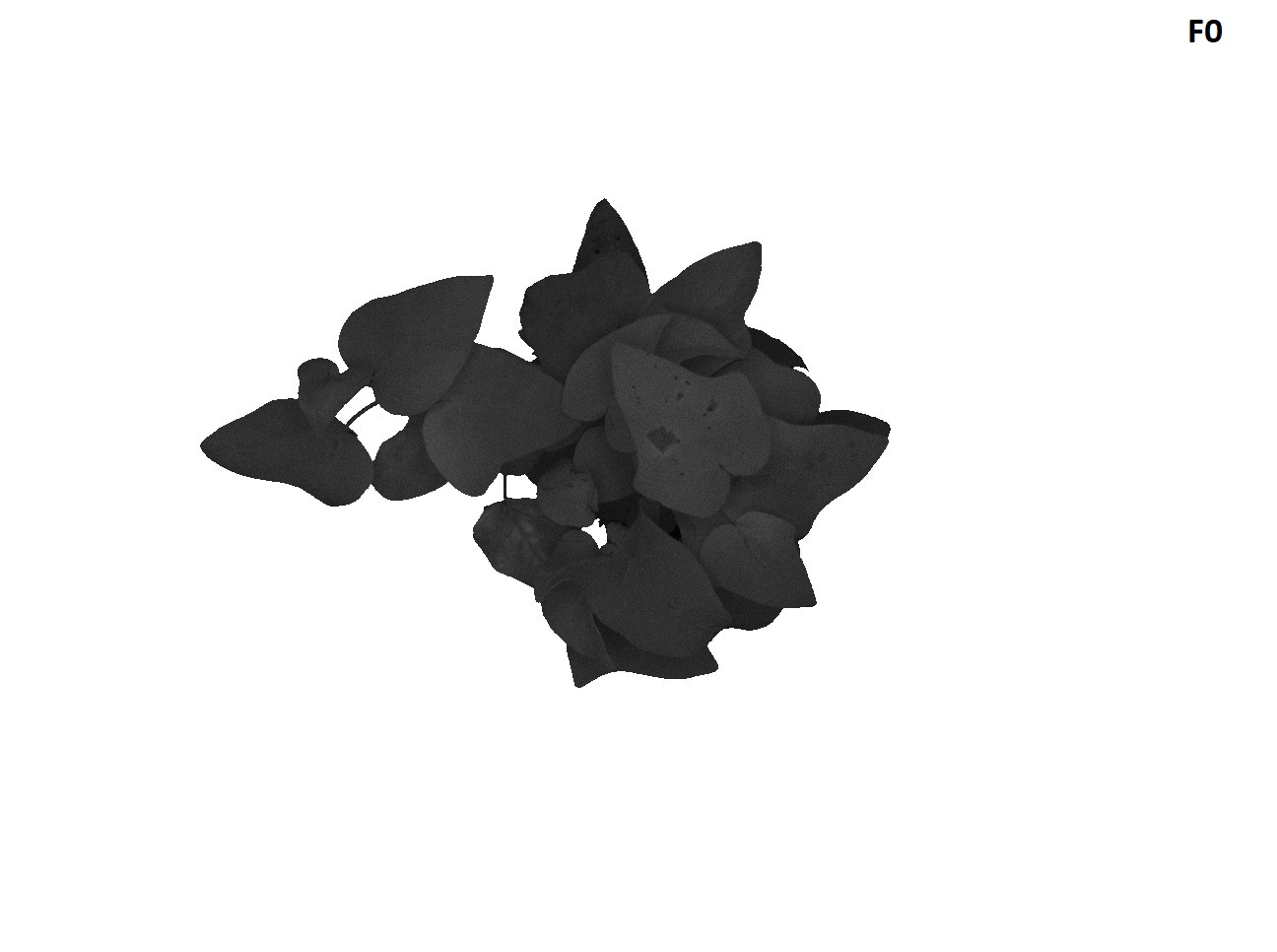

F0 |
|

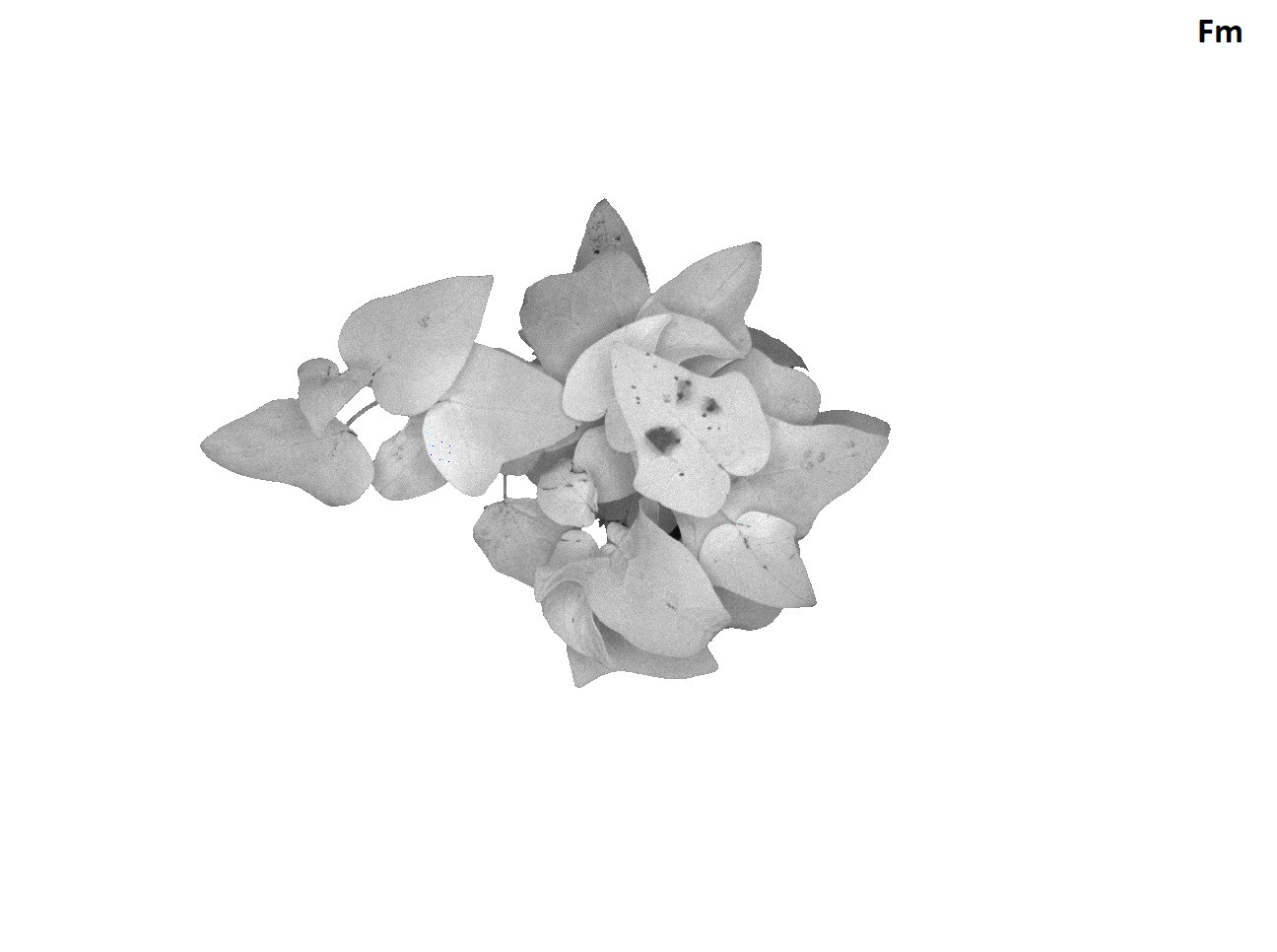

Fm |

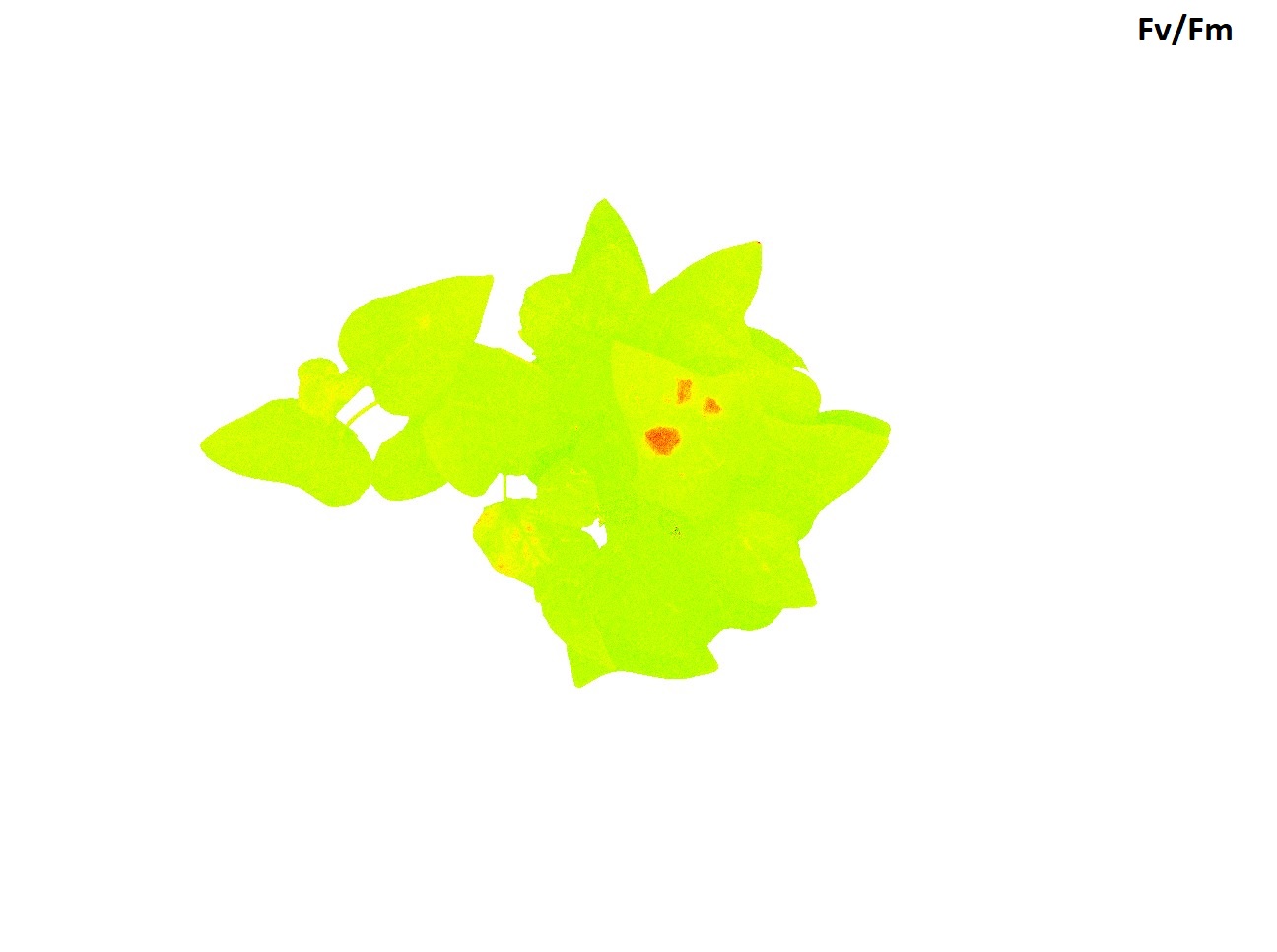

Fv / Fm |
|

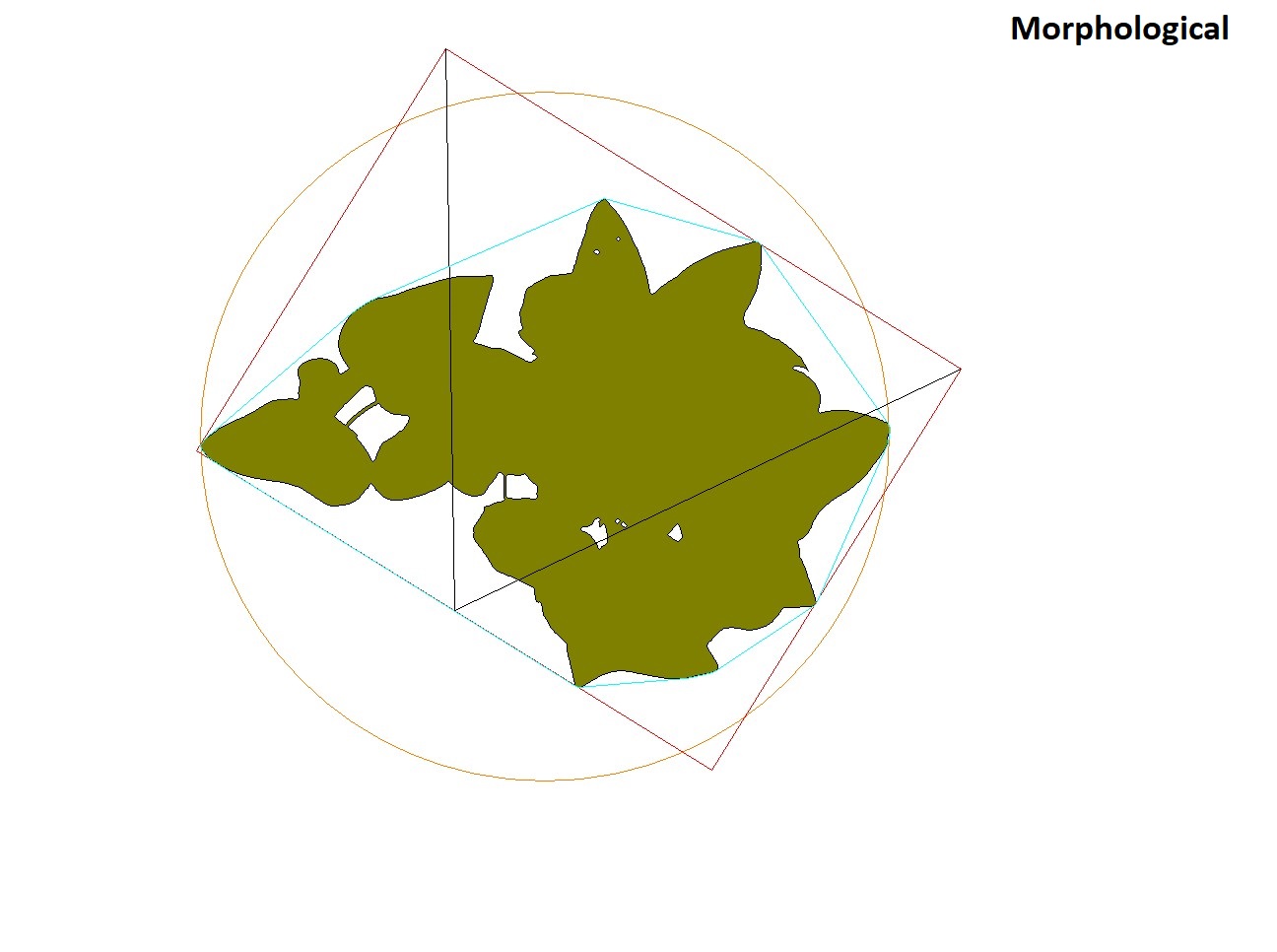

Морфологические параметры | |
Технические характеристики PlantExplorer XS:
|
Параметр |
Описание |
|
Время получения изображения | |
|
Одно флуоресцентное изображение хлорофилла |
10-100 мкс (или до 20 секунд в зависимости от приложения) |
|
Общая индукционная кривая |
1000 мс, получение 35 изображений |
|
PAM | |
|
Два независимых набора синих светодиодов для измерения с импульсной модуляцией и формирования изображений с насыщенным световым импульсом | |
|
Измерительный свет | |
|
Тип источника |
LED (светодиоды) |
|
Длина волны |
450 нм |
|
Интенсивность |
0-4000 мкмоль м-2с-1, регулируемая по интенсивности и длительности импульса |
|
Свет насыщения | |
|
Тип источника |
LED (светодиоды) |
|
Длина волны |
450 нм |
|
Интенсивность |
0-4000 мкмоль м-2с-1, регулируемая по интенсивности и длительности импульса |
|
Каутский измерительный свет | |
|
Тип источника |
LED (светодиоды) |
|
Длина волны |
450 нм |
|
Интенсивность |
0-4000 мкмоль м-2с-1, регулируемая по интенсивности и длительности импульса |
|
Актинический свет для кинетического анализа с временным разрешением | |
|
Тип источника |
LED (светодиоды) |
|
Длина волны |
660 нм |
|
Интенсивность |
0-800 мкмоль м-2с-1, регулируемая по интенсивности |
|
Источник света дальнего ИК | |
|
Тип источника |
LED (светодиоды) |
|
Длина волны |
735 нм |
|
Область изображения | |
|
Размер области |
18 см x 18 см |
|
Камера | |
|
Тип сенсора |
Монохромный КМОП с глобальным затвором |
|
Количество пикселей |
5 Мп |
|
Количество значений серого |
12 бит или 4096 значений серого на пиксель |
|
Стандартная частота кадров |
37.5 кадр/с |
|
Формат |
16-битный формат RAW |
|
Спектральный диапазон |
350-1000 нм |
|
Интерфейс |
USB 3.0 |
|
Объектив | |
|
Тип объектива |
Высококачественный мегапиксельный объектив |
|
Тип крепления |
C-Mount |
|
Фокусное расстояние |
8 мм |
|
Спектральный диапазон |
400-1000 нм; высокая передача от видимого до ближнего ИК диапазона |
|
Дистанционное управление | |
|
Тип подключения |
RJ45 TCP/IP |
|
Габаритные размеры и вес | |
|
Ширина x глубина x высота |
26 x 26 x 27 см (63 см при использовании в качестве автономной системы, включая нижнюю раму) |
|
Вес |
20 кг |
|
Электрические параметры камеры | |
|
Диапазон напряжения переменного тока |
От 110 до 230 В
|
|
Пиковое потребление |
1000 Вт во время измерения изображений флуоресценции хлорофилла |
|
Потребление в режиме ожидания |
35 Вт |
Видеоматериалы
Растения
|
Черный паслен и гербицид |
Капуста и Xanthomonas |
|
Фитофтора и листья картофеля |
Средство от фитофторы на листьях картофеля |
|
Картофель |
Клубника в реальном времени |
Семена
|
Прорастание нескольких семян перца |
Проращивание семени перца |
|
Прорастание семян перца |
Семена сои и флуоресценция |
Обучающие видео
Эти обучающие видеоролики покажут вам, как использовать программное обеспечение PhenoVation DA. У каждого видео своя тема.
|
Введение |
Маска |
|
Stretch и FvFm |
Диапазоны |
|
Преобразование и ROI |
Журнал установки |
|
Визуализация семян | |
|
