GEZHI предлагает полный спектр продуктов xWDM, и эта серия мультиплексоров WDM1r соответствует стандартам GR-1209-CORE и GR-1221-CORE.
Серия мультиплексоров WDM1r компании GEZHI Photoncis предназначена для пассивных оптических сетей следующего поколения (решение NG-PON), новой оптической системы доступа, которая сосуществует с GPON в одной ODN.
Наши высококачественные компоненты обеспечивают очень высокую стабильность работы мультиплексоров WDM1r во всем спектральном диапазоне и идеальную термическую стабильность. GEZHI предлагает гибкую платформу модулей WDM1r, чтобы соответствовать конкретному развертыванию PON, наиболее экономически эффективному для ваших потребностей - в зависимости от ваших требований каждый модуль WDM1r может быть полностью укомплектован всеми услугами PON или только теми услугами, которые вам необходимы. Оптические компоненты премиум-класса и высококачественные средства подключения обеспечивают превосходную производительность, минимальные потери и надежную работу сети.
Наши мультиплексоры WDM1r, включая GPON, Video и OTDR, разработаны с учетом длин волн NGPON1 и NGPON2 TWDM, чтобы максимизировать плотность и повысить скорость оптической распределительной сети.
|
Особенности:
|
Применения:
|
Длины волн мультиплексора WDM1r:
|
Протокол/служба |
Длина волны |
|
Полоса G-PON |
1290-1330, 1480-1500 нм |
|
Полоса XGS-PON |
1260-1280, 1575-1580 нм |
|
Полоса RF |
1540-1565 нм |
|
Полоса OTDR |
1625-1670 нм |
|
GPON+XGS-PON |
1260-1500, 1575-1580 нм |
Технические характеристики:
|
Мультиплексор |
Протокол/служба |
Спектральный диапазон |
Макс. потери на входе |
Изоляция |
|
WDM1r.01 |
GPON |
1290-1330 и 1480-1500 нм |
0.8 дБ |
≥30 дБ |
|
NGA |
1260-1280 и 1524-1660 нм |
0.6 дБ |
≥15 дБ |
|
|
WDM1r.02 |
GPON |
1290-1330 и 1480-1500 нм |
0.8 дБ |
≥30 дБ |
|
NGA |
1260-1280 и 1524-1660 нм |
0.8 дБ |
≥30 дБ |
|
|
WDM1r.03 |
GPON |
1290-1330 и 1480-1500 нм |
0.8 дБ |
≥30 дБ |
|
XGS-PON |
1260~1280, 1575-1580 нм |
1.1 дБ |
≥30 дБ |
|
|
WDM1r.04 |
GPON+XGS-PON |
1260-1500, 1575-1580 нм |
0.8 дБ |
≥30 дБ |
|
OTDR |
1610-1660 нм |
1.1 дБ |
≥30 дБ |
|
|
WDM1r.05 |
GPON |
1290-1330 & 1480-1500 нм |
0.8 дБ |
≥30 дБ |
|
XGS-PON |
1260~1280, 1575-1580 нм |
1.1 дБ |
≥30 дБ |
|
|
OTDR |
1610-1660 нм |
1.4 дБ |
≥30 дБ |
|
|
WDM1r.06 |
GPON |
1290-1330 & 1480-1500 нм |
0.8 дБ |
≥30 дБ |
|
XGS-PON |
1260-1280, 1575-1580 нм |
1.1 дБ |
≥30 дБ |
|
|
RF Video |
1540-1565 нм |
1.4 дБ |
≥30 дБ |
|
|
WDM1r.07 |
GPON |
1290-1330 и 1480-1500 нм |
0.8 дБ |
≥30 дБ |
|
XGS-PON |
1260-1280, 1575-1580 нм |
1.1 дБ |
≥30 дБ |
|
|
OTDR |
1610-1660 нм |
1.4 дБ |
≥30 дБ |
|
|
RF Video |
1540-1565 нм |
1.7 дБ |
≥30 дБ |
Остальные характеристики:
|
Параметр |
Ед. изм. |
Значение |
|
PDL |
дБ |
≤0.2 |
|
PMD |
пс |
≤0.2 |
|
Направленность |
дБ |
≥50 |
|
Возвратные потери |
дБ |
≥50 |
|
Рабочая температура |
℃ |
-20~+70 |
|
Температура хранения |
℃ |
-40~+85 |
|
Оптическая мощность |
мВт |
300 |
|
Тип волокна |
/ |
Corning Ultra Fiber (G657.A1) |
Информация по заказу:
|
Модель |
Конфигурация |
Тип корпуса |
Тип кабеля |
Длина волокна |
Коннектор |
|
WDM1r.01 WDM1r.02 WDM1r.03 WDM1r.04 WDM1r.05 WDM1r.06 WDM1r.07 S=Уточнить |
1=1 единица 2=2 единицы 3=3 единицы 4=4 единицы S=Уточнить |

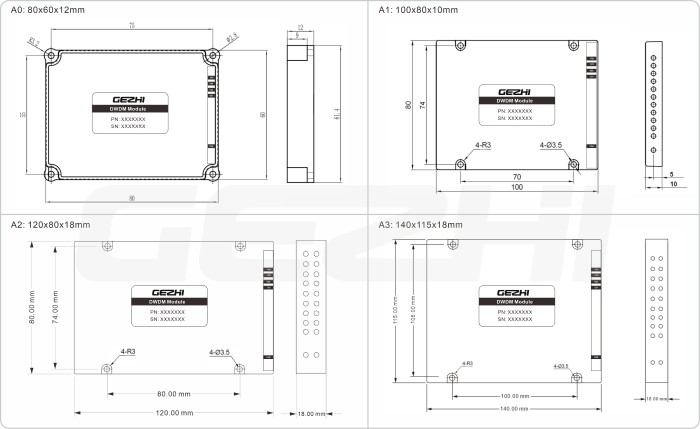

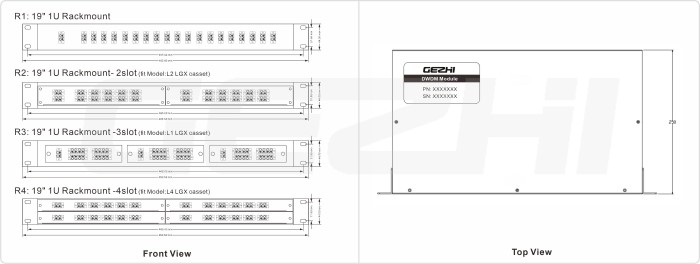

A0=ABS корпус 80x60x12 мм A1=ABS корпус 100x80x10 мм A2=ABS корпус 120x80x18 мм A3=ABS корпус 140x115x15 мм L1=LGX 129x29x130 мм L2=LGX вставка в стойку с 2 слотами L4=LGX вставка в 4-х слотовую стойку R1=19" 1 U Стойка R2=2 слота 19″1U R4=4 слота 19″1U X=На заказ |
00=Нет 09=900 мм свободная трубка 20=2.0 мм 30=3.0 мм |
00=Нет 05=0.5 м 10=1.0 м 15=1.5 м S=Уточнить |
00= Нет |
