Мультиплексор длины волны (WM1) и плотное мультиплексирование с разделением по длине волны (DWDM) для решений PON следующего поколения (NG-PON2)
NG-PON2 (также известный как TWDM-PON) - стандарт телекоммуникационной сети для пассивной оптической сети (PON). Общая пропускная способность сети составляет 40 Гбит/с, что соответствует симметричным скоростям восходящего и нисходящего потоков до 10 Гбит/с, доступным каждому абоненту.

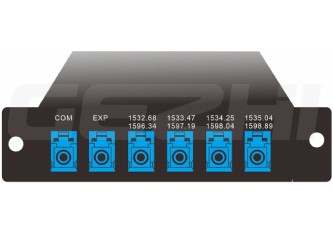

GEZHI Photonics поставляет модули WM1 и CEx, которые соответствуют требованиям NG-PON2. Мультиплексор длин волн (WM1) - это пассивное устройство, используемое для поддержки PON следующего поколения (NG-PON2). Он объединяет и разделяет двунаправленную передачу DWDM в диапазонах C и L.
|
Особенности:
|
Применения:
|
Технические характеристики:
|
Параметр |
Ед. изм. |
Значение |
|

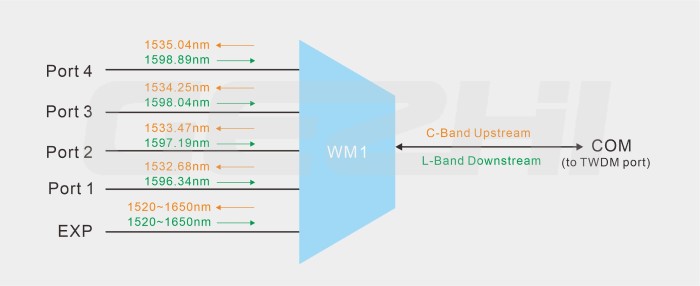

Центральная длина волны |
Порт 1 |
1532.68 / 1596.34 |
|
Порт 2 |
1533.47 / 1597.18 |
|
|
Порт 3 |
1534.25 / 1598.04 |
|
|
Порт 4 |
1535.04 / 1598.89 |
|
|
Полоса пропускания |
нм |
±0.12 |
|
Потери на входе |
дБ |
≤2.0 |
|
Колебания |
дБ |
≤0.4 |
|
Изоляция |
дБ |
Смежный канал≥30 |
|
дБ |
Несмежный канал≥36 |
|
|
дБ |
Увелечение каналов ≥11 |
|
|
Направленность |
дБ |
≥55 |
|
Возвратные потери |
дБ |
≥50 |
|
Потери в зависимости от поляризации |
дБ |
≤0.3 |
|
Дисперсия в режиме поляризации |
пс |
≤0.2 |
|
Рабочая температура |
℃ |
-5~+75 |
|
Температура хранения |
℃ |
-40~+85 |
Информация по заказу:
|
Модель |
Каналы |
Конфигурация |
Тип корпуса |
Тип кабеля |
Длина волокна |
Коннектор |
|
WM1 S=Уточнить |
04=4 канала 08=8 каналов S=Уточнить |
M=Mux D=Demux A=Mux+Demux |
A0=ABS корпус 80x60x12 мм A1=ABS корпус 100x80x10 мм A2=ABS корпус 120x80x18 мм A3=ABS корпус 140x115x15 мм L1=LGX 129x29x130 мм L2=LGX вставка в стойку с 2 слотами L4=LGX вставка в 4-х слотовую стойку R1=19" 1 U Стойка R2=2 слота 19″1U R4=4 слота 19″1U X=На заказ |
00=Нет 09=900 мм свободная трубка 20=2.0 мм 30=3.0 мм |
00=Нет 05=0.5 м 10=1.0 м 15=1.5 м S=Уточнить |
00= Нет |
|
Поставщик
|
Gezhi Photonics |
