Мультиплексор GEZHI PON основан на технологии тонкопленочного фильтра с T1550nm R1310&1490nm. Устройство отличается отсутствием эпоксидной смолы в оптическом тракте, низкими вносимыми потерями, высоким коэффициентом экстинкции, высокой надежностью и стабильностью.
|
Особенности:
|
Применения:
|
Технические характеристики:
|
Параметры |
Единица измерения |
Устройство FWDM |
||
|
Рабочая длина волны |
нм |
1 |
T1550 R1310/1490 |
|
|
2 |
T1490 R1310/1550 |
|||
|
3 |
T1310 R1490/1550 |
|||
|
4 |
T1550/1610 R1310/1490 |
|||
|
5 |
T1550/1625 R1310/1490 |
|||
|
6 |
T1625 R1310/1490/1550 |
|||
|
7 |
T1650 R1310/1490/1550 |
|||
|
Потери на входе |
дБ |
Передача: ≤ 0,6 |
||
|
Отражение: ≤ 0,4 |
||||
|
Изоляция канала передачи |
дБ |
≥ 30 |
||
|
Изоляция канала отражения |
дБ |
≥ 17 |
||
|
PDL |
дБ |
≤ 0.1 |
||
|
Термическая стабильность длины волны |
нм/℃ |
≤ 0.003 |
||
|
Термическая стабильность |
дБ/℃ |
≤ 0.005 |
||
|
Обратные потери |
дБ |
≥ 45 |
||
|
Оптическая мощность |
мВт |
≤ 500 |
||
|
Рабочая температура |
℃ |
-10 ~ +70 |
||
|
Температура хранения |
℃ |
-40 ~ +85 |
||
|
Относительная влажность |
% |
5 ~ 95 |
||
|
Размер |
мм |
Φ5.5×34 |
Φ4.2×25 |
90×20×10 |
Информация по заказу:
|
A |
B |
C |
D |
E |
|
Длина волны |
Тип трубки |
Длина волокна |
Разъем |
Размер |
|
T15R13/14=T1550 R1310/1490 T14R13/15=T1490 R1310/1550 T13R14/15=T1310 R1490/1550 T15/16R13/14=T1550/1610R1310/1490 X=Прочее |
25=250 мкм 90=900 мкм 20:2000 мкм 30=3000 мкм X=Прочее |
05=0,5 м±0,05 м 10=1,0 м±0,05 м 15=1,5 м±0,05 м X= Другие |
00=Нет FP=FC/PC FA=FC/APC SP= SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LC/APC X=Прочее |
5534=Φ5.5×34 мм 4225=Φ4.2×25 мм 9021=90×20×10 мм X = Индивидуальный |
Тип упаковки
- Стеклянная трубка для голого волокна 250 мкм

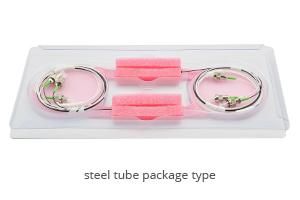

- Стальная трубкадля голого волокна 250 мкм и волокна 900 мкм

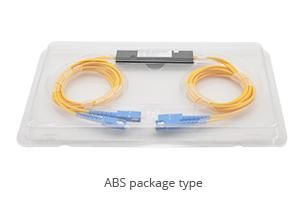

- Коробка ABS для волокна 900 мкм, 2,0 мм и 3,0 мм

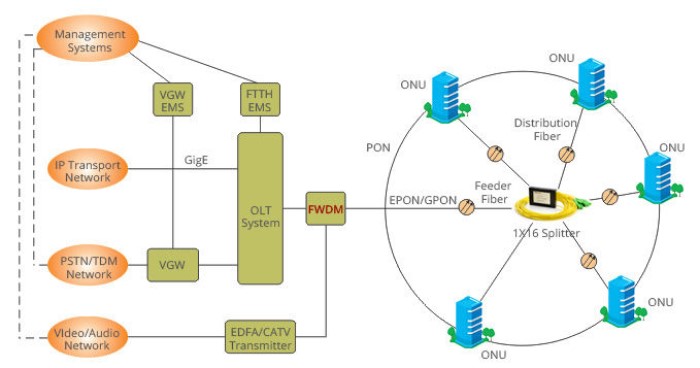

Применение:
|
Поставщик
|
Gezhi Photonics |
