DWDM поверх CWDM обеспечивает повышение эффективности существующих сетей CWDM для поддержки большего количества длин волн с более высокой пропускной способностью без необходимости изменения существующей инфраструктуры.
Существует два типа стандартов мультиплексирования с разделением по длине волны (WDM): CWDM - грубое мультиплексирование с разделением по длине волны, и DWDM - плотное мультиплексирование с разделением по длине волны. Раньше CWDM был более популярным недорогим вариантом для многих заказчиков для скоростей GbE из-за разницы в экономическом масштабе (обычно треть стоимости эквивалентной оптики DWDM), ограниченного бюджета и типичных первоначальных требований не превышать 8 длин волн. По мере роста потребности в пропускной способности и увеличения скорости обслуживания до 10G/40G/100G возникает потребность в увеличении пропускной способности существующих сетей CWDM.

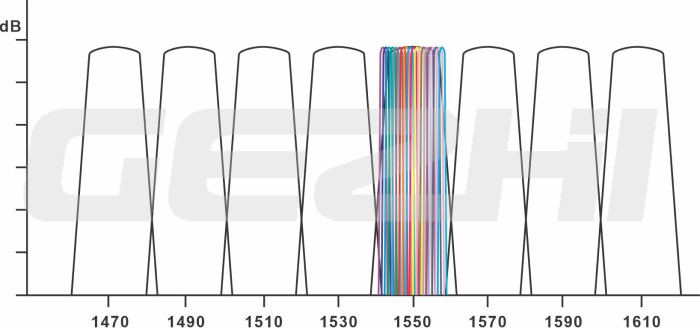

Сравнение ширины каналов CWDM и DWDM (сетка 100 ГГц)

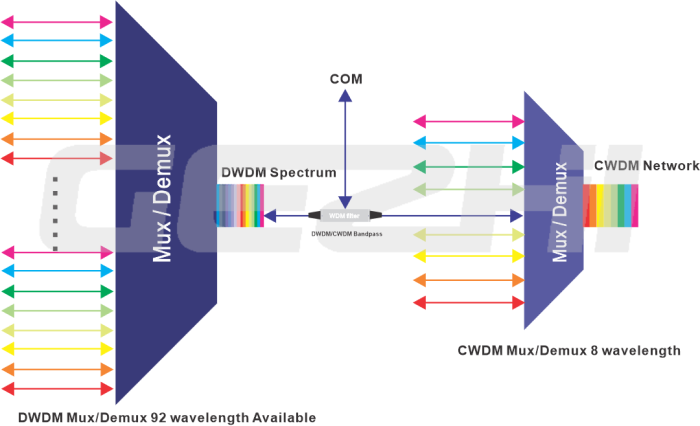

Увеличение пропускной способности за счет добавления DWDM к волокну с CWDM
|
Особенности:
|
Применения:
|
Технические характеристики:
|
Параметр |
Технические характеристики: |
||
|
Длина волны прохождения (нм) |
Диапазон DWDM 1520~1565 |
|
|
|
Длина волны отражения (нм) |
Диапазон CWDM 1260~1515 и 1570~1650 |
|
|
|
Потери в проходном канале (дБ) |
≤0.6 |
|
|
|
Потери на входе канала отражения (дБ) |
≤0.4 |
|
|
|
Изоляция (дБ) |
Пропускной канал |
>30 |
|
|
Канал отражения |
>15 |
|
|
|
Зависимые от поляризации потери (дБ) |
<0.20 |
|
|
|
Дисперсия поляризационного режима |
<0.1 |
|
|
|
Направленность (дБ) |
>50 |
|
|
|
Возвратные потери (дБ) |
>45 |
|
|
|
Максимальная мощность (мВт) |
500 |
|
|
|
Рабочая температура (℃) |
-10~+75 |
|
|
|
Температура хранения (℃) |
-40~+85 |
|
|
|
Размер упаковки (мм) |
Φ5.5 x L35 или на заказ |
|
|
Информация по заказу:
|
Модель |
Конфигурация |
Тип упаковки |
Тип кабеля |
Длина волокна |
Разъем |
|
|
CDB
|
1=1 единица комбо 2=2 единицы комбо 3=3 единицы комбо 4=4 единицы комбо S=Уточнить |
S1=Стальная трубка 5,5x35 мм A1=ABS коробка 100x80x10 мм A2=ABS коробка 120x80x18 мм A3=ABS коробка 140x115x15 мм A4=ABS коробка 80x60x12 мм L1=LGX 129*29*130 мм L2=LGX вставка в стойку с 2 слотами L4 = вставка LGX в стойку с 4 слотами R1=19" 1 U-образная стойка R2=2 слота для стойки 19″1U R4=4 слота в стойке 19″1U X = Индивидуальный
|
00=Нет 09=900 мм свободная трубка 20=2,0 мм 30=3,0 мм |
00=Нет 05=0.5 м
10=1,0 м |
00=нет |
|
Поставщик
|
Gezhi Photonics |
