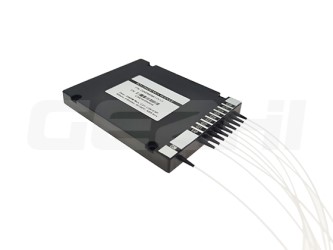

Это пассивный оптический модуль с низкими потерями и высокой плотностью, основанный на технологии тонкопленочного покрытия с длинами волн C45, C46, C47, C48, C49, C50, C51, C52, с портом обновления для будущих разработок и удлинителем волокна. Его упаковка с АБС-коробкой 100x80x10mm LC / UPC с косичками. DWDM-мультиплексирующий демультиплексирующий модуль 1x8 с частотой 100 ГГц идеально подходит для транспортировки волоконно-оптических сигналов на большие расстояния по двойному волокну.
|
Особенности:
|
Применения:
|
Технические характеристики:
|
Параметр |
Единица измерения |
1x8 DWDM |
|
Номер канала |
-- |
1x8 каналов |
|
Рабочая длина волны |
нм |
C45 ~ C52 + Порт обновления |
|
Центральная длина волны канала |
нм |
Сетка ITU-T @DWDM |
|
Полоса пропускания канала |
нм |
0.8 (100 ГГц) |
|
Вносимые потери @PB |
дБ |
<2.8 |
|
Изоляция @ Смежный канал |
дБ |
>30 |
|
Изоляция @Несмежный канал |
дБ |
>40 |
|
Изоляция при отражении канала |
дБ |
>15 |
|
Пульсация полосы пропускания |
дБ |
<0.5 |
|
Потери, зависящие от поляризации |
дБ |
<0.15 |
|
Дисперсия режима поляризации |
пс |
<0.1 |
|
Направленность и потери при возврате |
дБ |
Направленность: > 50 Потери при возврате:> 45 |
|
Управление мощностью |
мВт |
<500 |
|
Соединитель |
-- |
LC / UPC |
|
Тип волокна |
-- |
SMF-28e или настроено по индивидуальному заказу |
|
Рабочая температура |
℃ |
-20 ~ +70 |
|
Температура хранения |
℃ |
-40 ~ +85 |
|
Размер упаковки |
мм |
Коробка ABS 100x80x10 мм |

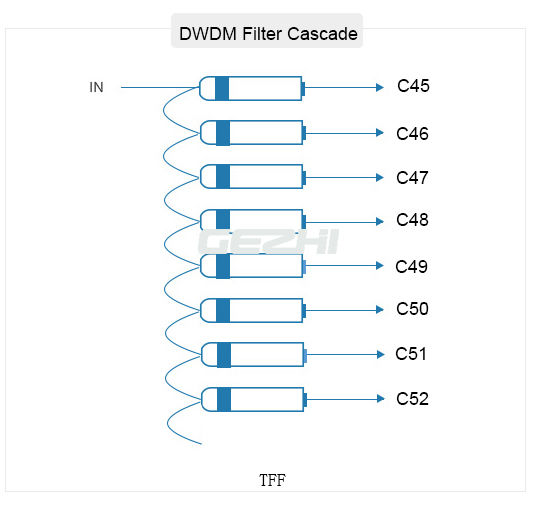

Каскадный фильтр модуля DWDM 1x8

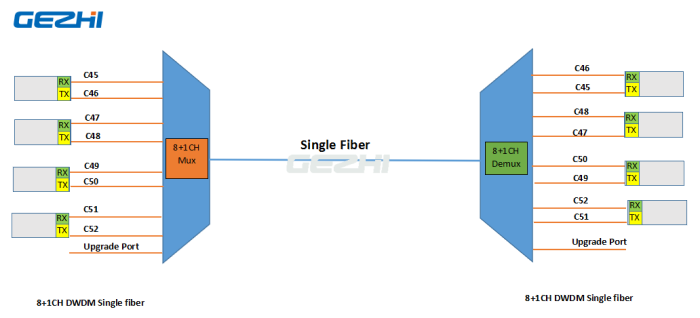

Модуль мультиплексирования-демультиплексирования 1x8 DWDM
Информация по заказу:
|
DWDM |
Количество каналов |
Конфигурация |
Первый канал |
Последний канал |
Тип модуля |
Тип кабеля |
Длина волокна |
Соединитель |
|
|
DWDM 100G = 100 ГГц 200G = 200 ГГц |
01 = 1 канал ...... |
M = Mux D= Demux A = Мультиплексирование + Демультиплексирование |
C21=C21 C22=C22 C21=C23 ......
C59=C53 C60=C60 C61=C61 S=Указать |
C21=C21 C22=C22 C21=C23 ......
C59=C53 C60=C60 C61=C61 S=Указать |
A1 = коробка ABS 100x80x10 мм A2 = коробка ABS 120x80x18 мм A3 = коробка ABS 140x115x18 мм L1 = LGX 129*29*130 мм L2 = вставка LGX в 2-слотную стойку L4 = вставка LGX в 4-слотную стойку R1 = 19 " 1 U-образная стойка R2 = 2-слотная 19-дюймовая стойка 1U R4 = 4-слотная 19-дюймовая стойка 1U S=Указать
|
09=900 мкм пустая трубка |
05 = 0,5 м
10= 1,0 м |
00=нет |
