Решение LGX от GEZHI предлагает стандартизированные возможности пассивного мультиплексирования для решения задач CWDM.

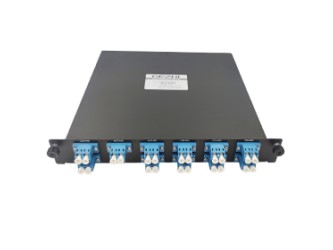

Мультиплексирование / демультиплексирование используются для "мультиплексирования с грубым разделением длин волн" (CWDM). Мультиплексирующее устройство является пассивным и поставляется как модульное устройство LGX. Устройство поставляется с ЖК-разъемами.
Длина волны доступна 1260 ~ 1620 нм. Обычно 1470 ~ 1610 нм для модуля CWDM 1x8.
Одиночное оптоволокно CWDM, LGX корпус, сверхнизкие потери
|
Номер детали |
Описание |
Соединитель |
Длина волны |
|
GZC-8-M-LGX-LP |
Пассивный CWDM со сверхнизкими потерями, мультиплексор, одиночное оптоволокно, шасси LGX, не зависит от протокола. |
LC |
8 |
|
GZC-8-D-LGX-LP |
Пассивный CWDM со сверхнизкими потерями, демультиплексор, одиночное оптоволокно, шасси LGX, не зависит от протокола. |
LC |
8 |
|
GZC-8-MD-LGX-LP |
Пассивный CWDM со сверхнизкими потерями, мультиплексирование/демультиплексирование, одиночное оптоволокно, шасси LGX, не зависит от протокола. |
LC |
8 |
Модуль CWDM LGX, сверхнизкие потери по двум/двойному волокну
|
Номер детали |
Описание |
Соединитель |
Длина волны |
|
GZC-8-MDD-LGX-LP |
Пассивный CWDM со сверхнизкими потерями, мультиплексирование/демультиплексирование, двойное оптоволокно, LGX, не зависит от протокола. |
LC |
8 |
Одиночное оптоволокно CWDM LGX, сверхнизкие потери, 1x8 + 1310
|
Номер детали |
Описание |
Соединитель |
Длина волны |
|
Поле GZ-CWDM |
Пассивный CWDM со сверхнизкими потерями, мультиплексор, одиночное оптоволокно, LGX, не зависит от протокола |
LC |
1x8+1310 |
|
Модуль GZ-CWDM |
Пассивный CWDM со сверхнизкими потерями, демультиплексирование, одиночное оптоволокно, LGX, не зависит от протокола. |
LC |
1x8+1310 |
|
Шасси GZ-CWDM |
Пассивный CWDM со сверхнизкими потерями, мультиплексирование/демультиплексирование, одиночное оптоволокно, LGX, не зависит от протокола |
LC |
1x8+1310 |
Двойное оптоволокно CWDM LGX, сверхнизкие потери, 1x8 + 1310
|
Номер детали |
Описание |
Соединитель |
Длина волны |
|
Поле GZ-CWDM |
Пассивный CWDM со сверхнизкими потерями, мультиплексирование/демультиплексирование, двойное оптоволокно, LGX, не зависит от протокола |
LC |
1x8+1310 |
Одиночное оптоволокно CWDM LGX
|
Номер детали |
Описание |
Соединитель |
Длина волны |
|
CWDM Mux |
Пассивный мультиплексор CWDM, одиночное оптоволокно, шасси LGX |
LC |
8 |
|
CWDM Demux |
Пассивный демультипликатор CWDM, одиночное оптоволокно, шасси LGX |
LC |
8 |
|
CWDM Mux Demux |
8-канальный пассивный CWDM Mux demux, одиночное оптоволокно, шасси LGX |
LC |
8 |
Двойное оптоволокно CWDM LGX
|
Номер детали |
Описание |
Соединитель |
Длина волны |
|
CWDM Mux / Demux |
Пассивный CWDM, мультиплексирование /демультиплексирование, двойное волокна, LGX |
LC |
8 |
Одиночное оптоволокно CWDM LGX, 1x8 +1310
|
Номер детали |
Описание |
Соединитель |
Длина волны |
|
Поле GZ-CWDM |
1x8 Пассивный CWDM, мультиплексор, одиночное оптоволокно, LGX. |
LC |
1x8+1310 |
|
Модуль GZ-CWDM |
Пассивный CWDM, демультиплексирование, одиночное оптоволокно, LGX |
LC |
1x8+1310 |
|
Шасси GZ-CWDM |
Пассивный CWDM, мультиплексирование/демультиплексирование, одиночное оптоволокно, LGX |
LC |
1x8+1310 |
Двойное оптоволокно CWDM LGX, 1x8 +1310
|
Номер детали |
Описание |
Соединитель |
Длина волны |
|
8 + 1 CWDM |
Пассивный CWDM, мультиплексирование /демультиплексирование, двойное оптоволокно, LGX |
LC |
1x8+1310 |
Одиночное оптоволокно CWDM LGX, 1x8 с портом мониторинга 1%/2% или по индивидуальному заказу
|
Номер детали |
Описание |
Соединитель |
Длина волны |
|
Модуль CWDM |
Пассивное CWDM, мультиплексирующее, одиночно потоволокно, шасси LGX |
LC |
8 |
|
1x8 CWDM |
Пассивный CWDM, демультиплексирование, одиночное оптоволокно, шасси LGX |
LC |
8 |
|
Поле CWDM |
Пассивный CWDM, мультиплексирование/демультиплексирование, одиночное оптоволокно, LGX |
LC |
8 |
Модуль 1x8 CWDM LGX С двумя оптоволоконными портами + порт мониторинга
|
Номер детали |
Описание |
Соединитель |
Длина волны |
|
8 + 1 CWDM |
Пассивный CWDM, мультиплексирование /демультиплексирование, двойное оптоволокно, LGX |
LC |
1x8 |
Одиночное оптоволокно CWDM LGX, 1x8 + 1310 + порт монитора
|
Номер детали |
Описание |
Соединитель |
Длина волны |
|
Поле GZ-CWDM |
1x8 Пассивный CWDM, мультиплексор, одиночное оптоволокно, LGX. |
LC |
1x8+1310 |
|
Модуль GZ-CWDM |
Пассивный CWDM, демультиплексирование, одиночное оптоволокно, LGX |
LC |
1x8+1310 |
|
Шасси GZ-CWDM |
Пассивный CWDM, мультиплексирование/демультиплексирование, одиночное оптоволокно, LGX |
LC |
1x8+1310 |
Двойное оптоволокно CWDM LGX, 1x8 + 1310 + порт мониторинга
|
Номер детали |
Описание |
Соединитель |
Длина волны |
|
8 + 1 CWDM |
Пассивный CWDM, мультиплексирование /демультиплексирование, двойное оптоволокно, LGX |
LC |
1x8+1310 |
Одиночное оптоволокно CWDM LGX, 1x16
|
Номер детали |
Описание |
Соединитель |
Длина волны |
|
Поле GZ-CWDM |
1x8 Пассивный CWDM, мультиплексор, одиночное оптоволокно, LGX. |
LC |
1x16 |
|
Модуль GZ-CWDM |
Пассивный CWDM, демультиплексирование, одиночное оптоволокно, LGX |
LC |
1x16 |
Двойное оптоволокно CWDM LGX, 1x16
|
Номер детали |
Описание |
Соединитель |
Длина волны |
|
Модуль CWDM 1x16 |
Пассивный CWDM, мультиплексирование /демультиплексирование, двойное оптоволокно, LGX |
LC |
1x16 |
Технические характеристики:
|
B |
OP |
Оптические характеристики |
Типичные тестовые данные |
|
Макс. / мин. единица измерения |
|
|
1 |
CH |
Каналы |
8 |
|
|
|
|
2 |
OW |
Рабочая длина волны (нм) |
1260~1620 |
|
|
|
|
3 |
CW |
Центральная длина волны (нм) |
1310/1470/1490/1510/1530/1550/1570/1590/1610 |
|
|
|
|
4 |
CP |
Полоса пропускания канала (нм) |
±1310, другое: ±6.5 |
|
|
|
|
|
Mux |
Demux |
|
|||
|
5 |
IL |
Вносимые потери (дБ) |
COM → 1310 нм |
0.73 |
0.79 |
≤4.0 |
|
COM → 1470 нм |
1.01 |
2.49 |
|
|||
|
COM → 1490 нм |
1.05 |
2.08 |
|
|||
|
COM → 1510 нм |
1.3 |
1.8 |
|
|||
|
COM → 1530 нм |
1.38 |
1.61 |
|
|||
|
COM → 1550 нм |
1.58 |
1.72 |
|
|||
|
COM → 1570 нм |
1.76 |
1.47 |
|
|||
|
COM → 1590 нм |
2.2 |
1.3 |
|
|||
|
COM → 1610 нм |
2.42 |
1 |
|
|||
|
COM → Exp |
2.3 |
2.7 |
|
|||
|
COM → Mon |
15 |
13 |
≤17 |
|||
|
6 |
IS |
Изоляция (dB) |
Смежный канал |
36 |
32 |
≥30 |
|
Несмежный канал |
53 |
53 |
≥50 |
|||
|
1310 канал |
47 |
46 |
≥30 |
|||
|
Exp канал |
22 |
22 |
≥12 |
|||
|
7 |
PDL |
Потери, зависящие от поляризации (дБ) |
0.11 |
≤0.2 |
||
|
8 |
UF |
Колебания |
0.2 |
≤0.5 |
||
|
9 |
RL |
Потери при возврате (дБ) |
45 |
≥45 |
||
|
10 |
РЕЖ |
Направленность (дБ) |
52 |
≥50 |
||
|
11 |
PMD |
Дисперсия поляризационного режима (пс) |
0.08 |
≤0.1 |
||
|
12 |
PH |
Потребляемая мощность (мВт) |
500 |
|
||
|
13 |
FT |
Тип волокна |
SMF-28e со свободной трубкой емкостью 900 мкм |
|
||
|
14 |
OT |
Рабочая температура (°C) |
0~75 |
|
||
|
15 |
ST |
Температура хранения (°C) |
м-40~85 |
|
||
|
16 |
PD |
Размер упаковки (мм) |
LGX (EL) |
|
||
|
17 |
CT |
Тип разъема |
LC / UPC |
|
||
Оплата продукции производится по безналичному расчету на основании счета либо договора поставки. Компания АЗИМУТ ФОТОНИКС принимает участие в конкурсных торгах (электронных аукционах) на выполнение заказов от бюджетных организаций. Для бюджетных организаций предусмотрена работа с частичной предоплатой в рамках договоров по ФЗ.
Доставка оборудования и компонентов во все регионы России осуществляется транспортными компаниями (Major Express, Гарантпост, СДЭК) с обязательным соблюдением требований к транспортировке и хранению, также возможен самовывоз из нашего офиса в Москве. Условия отправки груза в страны СНГ и ЕАЭС необходимо уточнять отдельно у специалистов нашей компании.
Gezhi Photonics Co., Ltd является профессиональным производителем и поставщиком волоконно-оптической продукции, которая широко применяется в центрах обработки данных, телекоммуникациях, CATV, FTTX, оптоволоконных датчиках и т.д.
