Поставщик
|
Gezhi Photonics |
Мультиплексор GEZHI CWDM (Coarse Wavelength Division multiplexer) основан на TFF (тонкопленочном фильтре), который имеет различные варианты размеров и длины волны.
Технология CWDM позволяет увеличить пропускную способность существующей оптоволоконной инфраструктуры за счет использования нескольких каналов/длин волн в одном и том же оптоволоконном кабеле. Каждый канал передает данные независимо друг от друга, что позволяет разработчикам сетей передавать данные с разной скоростью.
|
Особенности:
|
Применения:
|
Технические характеристики:
|
Параметр |
1x2 |
1x4 |
1x8 |
1x18 |
|||||
|
Mux |
Demux |
Mux |
Demux |
Mux |
Demux |
Mux |
Demux |
||
|
Центральная длина волны (нм) |
ITU, ITU+1 |
||||||||
|
Полоса пропускания (нм) |
ITU±6.5 |
||||||||
|
Рабочая длина волны (нм) |
1260~1620 |
||||||||
|
Пространство канала (нм) |
20 |
||||||||
|
Тип волокна |
SMF-28e или пользовательское |
||||||||
|
IL (дБ) (градация) |
<0.9 |
<1.3 |
<2.5 |
4.8 с пропуском<3.5 |
|||||
|
Изоляция (дБ) |
Смежный канал |
30 |
|||||||
|
Несмежный канал |
45 |
||||||||
|
Колебания (дБ) |
0.3 |
0.3 |
0.5 |
0.5 |
|||||
|
PDL (дБ) |
0.2 |
||||||||
|
PMD (пс) |
0.1 |
||||||||
|
Возвратные потери (дБ) |
45 |
||||||||
|
Направленность (дБ) |
50 |
||||||||
|
Макс. оптическая мощность (мВт) |
500 |
||||||||
|
Рабочая температура (℃) |
-5~+85 |
||||||||
|
Температура хранения (℃) |
-40～85 |
||||||||
|
Корпус BOX (мм) |
100*80*10 |
120*80*18 |
|||||||
|
Корпус LGX |
1U, 2U |
||||||||
|
Корпус для установки на 19" стойку |
1U |
||||||||

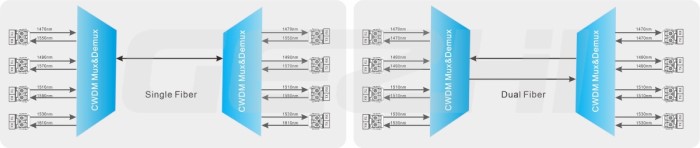

Оптический тракт

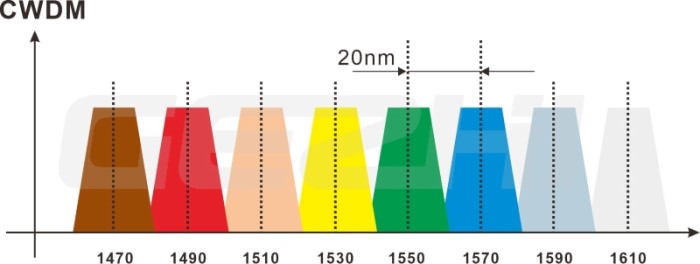

Системы CWDM могут передавать 18 длин волн (1270~1610 нм) с шагом каналов 20 нм. В пользовательских приложениях обычно используется 1470-1610 нм в спектральной сетке. По сравнению с DWDM, CWDM имеет более широкое расстояние между каналами, чем DWDM.
Информация по заказу:
|
Модель |
Каналы |
Конфигурация |
Тип корпуса |
Тип кабеля |
Длина волокна |
Коннектор |
|
CWDM |
01=1 канал 02=2 канала 03=3 канала 04=4 канала …… 16=16 каналов 17=17 каналов 18=18 каналов |
M=Mux D=Demux A=Mux+Demux |
A0=ABS корпус 80x60x12 мм A1=ABS корпус 100x80x10 мм A2=ABS корпус 120x80x18 мм A3=ABS корпус 140x115x15 мм L1=LGX 129x29x130 мм L2=LGX вставка в стойку с 2 слотами L4=LGX вставка в 4-х слотовую стойку R1=19" 1 U Стойка R2=2 слота 19″1U R4=4 слота 19″1U X=На заказ |
09=900 мм свободная трубка 20=2.0 мм 30=3.0 мм |
05=0.5 м 10=1.0 м 15=1.5 м S=Уточнить |
00= Нет |
