GEZHI предлагает полный спектр xWDM-продуктов, и этот мультиплексор CEx соответствует стандартам GR-1209-CORE и GR-1221-CORE.

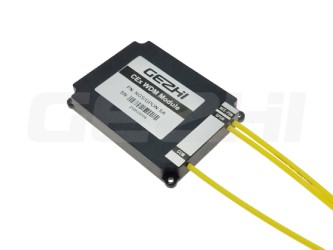

Элемент сосуществования (CEx) мультиплексора xWDM/xPON представляет собой единое WDM-устройство для объединения текущих услуг G-PON FTTH с развивающимися технологиями XGS-PON и следующего поколения NG-PON2. Дополнительные длины волн, предоставляемые элементом сосуществования, включают радиочастотный, точечный (PtP) и рефлектометрический мониторинг. Устройство совместимо с ITU-T G.984.5.
Высококачественные компоненты обеспечивают очень высокую стабильность работы мультиплексоров xWDM/xPON во всем спектральном диапазоне и идеальную термическую стабильность. GEZHI предлагает гибкую платформу продуктов Coexistence Element, чтобы соответствовать конкретному развертыванию PON, наиболее экономически эффективному для ваших нужд - в зависимости от ваших требований каждый CEx может быть полностью дополнен всеми услугами PON или только запрошенными услугами. Оптические компоненты премиум-класса и высококачественные средства подключения обеспечивают превосходную производительность, минимальные потери и надежную работу сети.
|
Особенности:
|
Применения:
|
Длины волн мультиплексора сосуществования (CEx):
|
Протокол/служба |
Длина волны |
|
Полоса G-PON |
1290~1330, 1480~1500 нм |
|
Полоса XGS-PON |
1260~1280, 1575~1580 нм |
|
Полоса NG-PON2 |
1524~1544, 1596~1625 |
|
Полоса RF |
1540~1565 нм |
|
Полоса PtP WDM-PON |
1610~1625 нм |
|
Полоса OTDR |
1640 - 1660 нм |
Технические характеристики:
|
Мультиплексор |
Протокол/служба |
Спектральный диапазон |
Макс. потери на входе |
Изоляция |
|
CEx01 |
GPON |
1290-1330 & 1480-1500 нм |
0.8 дБ |
≥30 дБ |
|
NGA |
1260-1280 & 1572-1650 нм |
1.0 дБ |
≥16 дБ |
|
|
CEx02 |
GPON |
1290-1330 & 1480-1500 нм |
0.8 дБ |
≥30 дБ |
|
XGS-PON |
1260-1280 & 1575-1580 нм |
1.1 дБ |
≥30 дБ |
|
|
CEx03 |
GPON |
1290-1330 & 1480-1500 нм |
0.8 дБ |
≥30 дБ |
|
XGS-PON |
1260-1280 & 1575-1580 нм |
1.1 дБ |
≥30 дБ |
|
|
NG-PON2 |
1524-1544 & 1596-1625 нм |
1.4 дБ |
≥16 дБ |
|
|
CEx04 |
GPON |
1290-1330 & 1480-1500 нм |
0.8 дБ |
≥30 дБ |
|
XGS-PON |
1260-1280 & 1575-1580 нм |
1.1 дБ |
≥30 дБ |
|
|
NG-PON2 |
1524-1544 & 1596-1625 нм |
1.4 дБ |
≥25 дБ |
|
|
CEx05 |
GPON |
1290-1330 & 1480-1500 нм |
0.8 дБ |
≥30 дБ |
|
XGS-PON |
1260-1280 & 1575-1580 нм |
1.1 дБ |
≥30 дБ |
|
|
RF Video |
1540-1565 нм |
1.4 дБ |
≥30 дБ |
|
|
CEx06 |
GPON |
1290-1330 & 1480-1500 нм |
0.8 дБ |
≥30 дБ |
|
XGS-PON |
1260-1280 & 1575-1580 нм |
1.1 дБ |
≥30 дБ |
|
|
RF Video |
1540-1565 нм |
1.7 дБ |
≥30 дБ |
|
|
OTDR Monitor |
1640-1660 нм |
1.4 дБ |
≥30 дБ |
|
|
CEx07 |
G-PON |
1290-1330 & 1480-1500 нм |
0.8 дБ |
≥30 дБ |
|
XGS-PON |
1260-1280 & 1575-1580 нм |
1.1 дБ |
≥30 дБ |
|
|
NG-PON2 |
1524-1544 & 1596-1625 нм |
1.4 дБ |
≥25 дБ |
|
|
RF Video |
1540-1565 нм |
2.0 дБ |
≥30 дБ |
|
|
PtP WDM-PON |
1610-1625 нм |
1.7 дБ |
≥30 дБ |
|
|
CEx08 |
G-PON |
1290-1330 & 1480-1500 нм |
0.8 дБ |
≥30 дБ |
|
XGS-PON |
1260-1280 & 1575-1580 нм |
1.1 дБ |
≥30 дБ |
|
|
NG-PON2 |
1524-1544 & 1596-1625 нм |
1.4 дБ |
≥25 дБ |
|
|
OTDR Monitor |
1640-1660 нм |
1.7 дБ |
≥30 дБ |
|
|
PtP WDM-PON |
1610-1625 нм |
2.0 дБ |
≥30 дБ |
|
|
RF Video |
1540-1565 нм |
2.3 дБ |
≥30 дБ |
Остальные характеристики:
|
Параметр |
Ед. изм. |
Значение |
|
PDL |
дБ |
≤0.2 |
|
PMD |
пс |
≤0.2 |
|
Направленность |
дБ |
≥50 |
|
Возвратные потери |
дБ |
≥50 |
|
Рабочая температура |
℃ |
-20~+70 |
|
Температура хранения |
℃ |
-40~+85 |
|
Оптическая мощность |
мВт |
300 |
|
Тип волокна |
/ |
Corning Ultra Fiber (G657.A1) |
Информация по заказу:
|
Модель |
Конфигурация |
Тип корпуса |
Тип кабеля |
Длина волокна |
Коннектор |
|
|
CEx01 CEx02 CEx03 CEx04 CEx05 CEx06 CEx07 CEx08 S=Уточнить |
1=1 единица 2=2 единицы 3=3 единицы 4=4 единицы S=Уточнить |

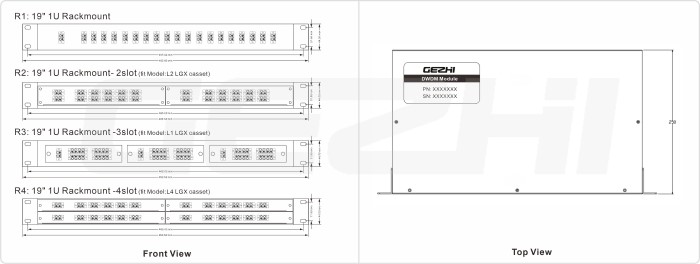

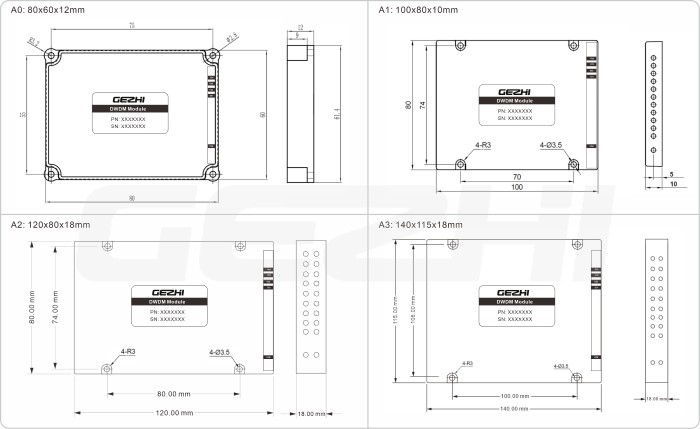

A0=ABS корпус 80x60x12 мм A1=ABS корпус 100x80x10 мм A2=ABS корпус 120x80x18 мм A3=ABS корпус 140x115x15 мм L1=LGX 129x29x130 мм L2=LGX вставка в стойку с 2 слотами L4=LGX вставка в 4-х слотовую стойку R1=19" 1 U Стойка R2=2 слота 19″1U R4=4 слота 19″1U X=На заказ |
00=Нет 09=900 мм свободная трубка 20=2.0 мм 30=3.0 мм |
00=Нет 05=0.5 м 10=1.0 м 15=1.5 м S=Уточнить |
00= Нет |
|
Поставщик
|
Gezhi Photonics |
