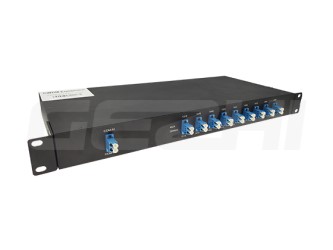

Этот 4-канальный мультиплексор OADM Запад и Восток с 16 фильтрами используется в системах WDM для мультиплексирования, демультиплексирования и маршрутизации волоконно-оптических сигналов, выборочного добавления и удаления отдельных или наборов каналов длины волны из потока DWDM. Эти 4-канальные OADM-мультиплексоры GEZHI с западным и восточным расположением двух волокон 16 фильтров доступны в двухсторонних (восточном и западном) конфигурациях, поддерживающих до одной длины волны на двух волокнах.
|
Особенности:
|
Применения:
|
Технические характеристики:
|
Параметр |
Единица измерения |
4CH DWDM OADM Запад и Восток |
||
|
Добавить |
Капля |
|||
|
Длина волны канала |
нм |
C21~24 |
||
|
Центральная длина волны Точность |
нм |
Сетка МСЭ-Т @DWDM |
||
|
Полоса пропускания канала |
нм |
0,8 (100 ГГц) |
||
|
Потери на входе |
дБ |
<1.6 |
<1.6 |
|
|
Потери |
дБ |
0.5 |
||
|
Изоляция |
Смежный |
дБ |
>30 |
|
|
Несмежный |
дБ |
>40 |
||
|
Инерционные потери |
дБ/℃ |
<0.005 |
||
|
Длина волны от температуры |
нм/ ℃ |
<0.002 |
||
|
Потери в зависимости от поляризации |
дБ |
<0.15 |
||
|
Режим поляризации Рассеивание |
дБ |
<0.1 |
||
|
Направленность |
дБ |
>50 |
||
|
Возвратные потери |
дБ |
>45 |
||
|
Максимальная мощность |
мВт |
300 |
||
|
Рабочая температура |
℃ |
-20~+70 |
||
|
Температура хранения |
℃ |
-40~85 |
||
|
Размер корпуса |
мм |
Монтаж в стойку 19" 1U |
||
