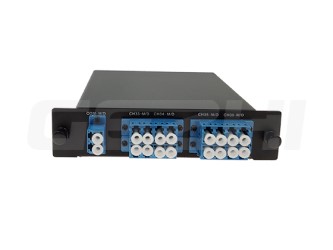

Этот модуль предлагает высокопроизводительные терминальные DWDM-решения для расширения сети. Модуль используется для передачи данных на большие расстояния, где длины волн плотно упакованы друг с другом в C-диапазоне, до 48 длин волн в сетке 100 ГГц (0,8 нм). Модуль с экспресс-портом с длиной волны C21 - C24 прозрачен для протокола и подходит для таких приложений, как SDH/SONET, 16/8/4/2/1G каналов, 10/1G Ethernet, CATV, FTTx и т.д.
Это пассивный оптический модуль с низкими потерями и высокой плотностью, основанный на технологии тонкопленочного покрытия с длиной волны C21, C22, C23, C24 и экспресс-портом для будущего развития и удлинителя волокна.
|
Особенности:
|
Применения:
|
Технические характеристики:
|
Параметр |
Единица измерения |
Пассивный модуль DWDM Mux |
|
Номер канала |
-- |
1x4 |
|
Длина волны |
нм |
C21, C22, C23, C24 +Экспресс-порт |
|
Центральный канал Длина волны |
нм |
Сетка МСЭ-Т @DWDM |
|
Полоса пропускания канала |
нм |
0,8 (100 ГГц) |
|
Вносимые потери @PB |
дБ |
<1.8 |
|
Изоляция @ Смежный канал |
дБ |
>30 |
|
Изоляция @ Несмежный канал |
дБ |
>40 |
|
Изоляция @Отражающий канал |
дБ |
>15 |
|
Дрожание полосы пропускания |
дБ |
<0.5 |
|
Зависимые от поляризации потери |
дБ |
<0.15 |
|
Дисперсия поляризационного режима |
пс |
<0.1 |
|
Направленность и возвратные потери |
дБ |
Направленность: >50 Возвратные потери: >45 |
|
Обработка мощности |
мВт |
<500 |
|
Разъем |
-- |
Адаптер LC/UPC |
|
Тип волокна |
-- |
SMF-28e или на заказ |
|
Рабочая температура |
℃ |
-20 ~ +70 |
|
Температура хранения |
℃ |
-40 ~ +85 |
|
Размер корпуса |
мм |
Кассета LGX |
Информация по заказу:
|
DWDM |
Канал |
Конфигурация |
Первый канал |
Последний канал |
Тип модуля |
Тип кабеля |
Длина волокна |
Разъем |
|
|
DWDM 100G=100 ГГц 200G=200 ГГц |
01=1 Канал ...... |
M=Mux D=Demux A=Mux+Demux |
C21=C21 C22=C22 C21=C23 ......
C59=C53 C60=C60 C61=C61 S=Уточнить |
C21=C21 C22=C22 C21=C23 ......
C59=C53 C60=C60 C61=C61 S=Уточнить |
A1=ABS коробка 100x80x10 мм A2=ABS коробка 120x80x18 мм A3=ABS коробка 140x115x18 мм L1=LGX 129*29*130 мм L2=LGX вставка в стойку с 2 слотами L4 = вставка LGX в стойку с 4 слотами R1=19" 1 U-образная стойка R2=2 слота для стойки 19″1U R4=4 слота в стойке 19″1U S=Уточнить |
09=900 мкм свободная трубка 20=2,0 мм 30=3,0 мм |
05=0.5 м 10=1.0 м 15=1.5 м S=Уточнить |
00=нет |
