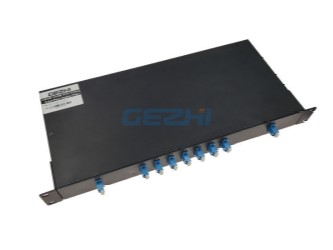

Этот 4-канальный CWDM OADM-модуль Duplex West & East Link добавляет (мультиплексирует) и отбрасывает (демультиплексирует) выбранные каналы или длины волн в обоих направлениях общей волоконно-оптической линии CWDM. Используя эти модули GEZHI, проектировщики сетей могут добавлять новые точки доступа в любом месте сети CWDM, не влияя на остальные каналы, проходящие через сеть. Точки доступа можно добавлять в линейные и кольцевые сети, где кольцевая конструкция с двумя направлениями обеспечивает избыточную защищенную архитектуру.
|
Особенности:
|
Применения:
|
Технические характеристики:
|
Параметр |
Единица измерения |
4-канальные модули CWDM OADM |
||
|
Add |
Drop |
|||
|
Длина волны канала |
нм |
1510, 1530, 1550, 1570 нм |
||
|
Центральная длина волны Точность |
нм |
±0.5 |
||
|
Расстояние между каналами |
нм |
20 |
||
|
Полоса пропускания канала (@-0,5 дБ полоса пропускания |
нм |
>15 |
||
|
Потери на входе |
дБ |
<1.8 |
<1.8 |
|
|
Канал Ripple |
дБ |
0.3 |
||
|
Изоляция |
Смежный |
дБ |
>30 |
|
|
Несмежный |
дБ |
>40 |
||
|
Потери инерции Температура Чувствительность |
дБ/℃ |
<0.005 |
||
|
Длина волны Температура Смена |
нм/ ℃ |
<0.002 |
||
|
Зависимость от поляризации Потери |
дБ |
<0.1 |
||
|
Режим поляризации Рассеивание |
дБ |
<0.1 |
||
|
Направленность |
дБ |
>50 |
||
|
Возвратные потери |
дБ |
>45 |
||
|
Максимальная мощность |
мВт |
300 |
||
|
Рабочая температура |
℃ |
-20~+70 |
||
|
Температура хранения |
℃ |
-40~85 |
||
|
Размер пакета |
мм |
19-дюймовая стойка 1U |
||
Оплата продукции производится по безналичному расчету на основании счета либо договора поставки. Компания АЗИМУТ ФОТОНИКС принимает участие в конкурсных торгах (электронных аукционах) на выполнение заказов от бюджетных организаций. Для бюджетных организаций предусмотрена работа с частичной предоплатой в рамках договоров по ФЗ.
Доставка оборудования и компонентов во все регионы России осуществляется транспортными компаниями (Major Express, Гарантпост, СДЭК) с обязательным соблюдением требований к транспортировке и хранению, также возможен самовывоз из нашего офиса в Москве. Условия отправки груза в страны СНГ и ЕАЭС необходимо уточнять отдельно у специалистов нашей компании.
Gezhi Photonics Co., Ltd является профессиональным производителем и поставщиком волоконно-оптической продукции, которая широко применяется в центрах обработки данных, телекоммуникациях, CATV, FTTX, оптоволоконных датчиках и т.д.
