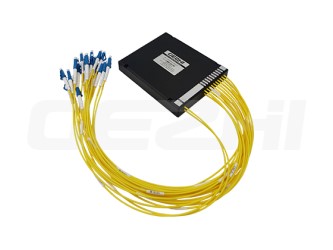

Gezhi 18CH CWDM - это оптический мультиплексор, который может мультиплексировать до 18 источников CWDM на одном оптическом волокне с вносимыми потерями связи всего 3,5 дБ. Его упаковка 120*80*18мм ABS коробка с 900um свободной трубкой, 1 метр, COM-SC/UPC разъем, другой выход с LC/UPC разъемом. 18CH CWDM фильтр имеет высокую изоляцию каналов и поэтому может быть использован в двунаправленной системе. Модуль может использоваться в качестве мультиплексора или де-мультиплексора и занимает один слот в рамке или может быть использован отдельно в N-боксе.
Применения:
- Темные оптоволоконные сети
- Сети вещания
- Оптические видеосети
- Производство мероприятий
- Сети CWDM
Технические характеристики:
Параметр |
Единица измерения |
18CH CWDM |
||
Mux |
Demux |
|||
Длина волны канала |
нм |
1270~1610nm |
||
Точность центральной длины волны |
нм |
±0.5 |
||
Расстояние между каналами |
нм |
20 |
||
Полоса пропускания канала @-0,5 дБ |
нм |
>14 |
||
Максимальные потери на входе |
дБ |
<5,5 или <3,5 со скипом |
<5,5 или <3,5 со скипом |
|
Канал Ripple |
дБ |
0.3 |
||
Изоляция |
Прилегающая территория |
дБ |
>30 |
|
Неприлегающие |
дБ |
>40 |
||
Потери инерции Температурная чувствительность |
дБ/℃ |
<0.005 |
||
Температурный сдвиг длины волны |
нм/℃ |
<0.002 |
||
Зависимые от поляризации потери |
дБ |
<0.1 |
||
Дисперсия поляризационного режима |
дБ |
<0.1 |
||
Направленность |
дБ |
>50 |
||
Возвратные потери |
дБ |
>45 |
||
Максимальная мощность |
мВт |
300 |
||
Температура опрерации |
℃ |
-5~+75 |
||
Температура хранения |
℃ |
-40~85 |
||
Размер пакета |
мм |
120x80x18 |
Информация по заказу:
CWDM |
XXX |
XX |
XX |
XX |
XX |
XX |
Количество каналов |
Тип модуля |
Тип кабеля |
Длина волокна |
Вход разъем |
Выход разъем |
|
CWDM |
01=1Канал |
0=100x80x10 мм |
00=нет |
05=0,5 м |
0=нет |
0=нет |
