Мультиплексный формирующий предусилитель MUX-16 /-32, 800 кГц, 1.45 Вт

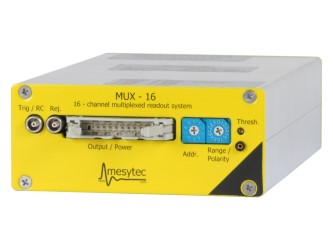

mesytec MUX-16 /-32 – это очень быстрый 16/32-канальный мультиплексный предусилитель-формирователь и дискриминатор с очень хорошим энергетическим и временным разрешением. Идентифицируется до двух одновременно отвечающих каналов, и две амплитуды плюс два соответствующих амплитудно-кодированных адреса коммутируются на шину. К одной шине можно подключить до восьми модулей (128 каналов), поэтому для оцифровки сигналов энергии и положения требуется только 4 канала АЦП с пиковым считыванием. Модули особенно хорошо подходят для приложений с одиночным попаданием (максимум два попадания на один модуль) с одно- или двусторонними многополосными кремниевыми детекторами или многопроволочными пропорциональными камерами. Благодаря низкому энергопотреблению печатную плату MUX-16 можно использовать в вакууме без охлаждения.

Особенности:

- Высокая частота: до 800 кГц на шину (1.2 мс шины простоя на событие);

- Очень хорошее временное разрешение: 1 быстрый дискриминатор переднего фронта на канал. Вывод времени NIM Ored, вывод отклонения;

- Малый шум: редусилители и усилитель-формирователь 5-го порядка обеспечивают очень хорошее разрешение по энергии;

- Высокая гибкость: чувствительность (и полярность) выбирается поворотным переключателем (или RC) за 8 шагов;

- Малая мощность 1.45 Вт для 16 каналов;

- Компактность: 185 х 100 х 16 мм.

Дополнительно

- Полностью дистанционно управляемый для использования в вакууме;

- Включает 16 каналов фильтра смещения (и связь по переменному току) для напряжений смещения до ±400 В;

- Обрабатывает одиночные и двойные обращения на одном 16-канальном устройстве;

- До 8 модулей = 128 каналов на одной шине, требуется только 2 или 4 канала АЦП с пиковым считыванием;

- Импульсный вход;

- Защита входа предусилителя;

- Опция: индивидуальные пороги дискриминатора для всех каналов;

- Отклонение: вывод сигнала, если попаданий больше 2 или при столкновении модулей на шине.
