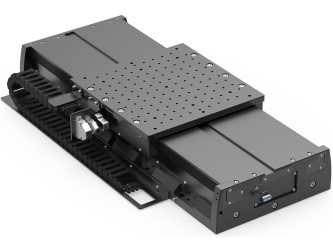

Моторизованный линейный транслятор 8MTL300 с прямым приводом с диапазоном перемещения 400 мм и максимальной грузоподъемностью 150 кг.
Особенности:
- Стабильность в многоосевых конфигурациях;
- Система прямого привода с нулевым люфтом;
- Двухосная повторяемость ±0.5 мкм;
- Бесконтактный оптический инкрементальный энкодер с высоким разрешением;
- Высокая точность линейных направляющих и каретки;
- Гарантированная долговечность работы;
- Конфигурация XY имеет ортогональность ≤5 угл.с;
- Защищен от пыли и брызг;
- Все отчеты об измерениях включены по умолчанию.
Технические характеристики:
|
Модель |
8MTL300-400-LEn1-XXX |
|
Диапазон перемещеня, мм |
400 |
|
Тип энкодера |
Оптический |
|
Модель энкодера |
LEN1 |
|
Разрешение энкодера1 |
От 25 нм до 5 мкм (по запросу) |
|
Интерфейс энкодера |
Дифференциальный RS422 |
|
Внутренняя интерполяция |
Есть |
|
Коэффициент интерполяции |
4 - 200 (по запросу) |
|
Период решетки энкодера, мкм |
20 |
|
Реперная точка (индекс) |
Есть |
|
Абсолютная точность2 | |
|
до калибровки, мкм |
±12 |
|
после калибровки, мкм |
±1 |
|
Односторонняя повторяемость, мкм |
N/A |
|
Двусторонняя повторяемость (пиковое значение)2, мкм |
±0.5 |
|
Двустороння повторяемость (среднеквадратичное отклонение)2, мкм |
±0.26 |
|
Допуск на угол тангажа3, мкрад/угловые секунды |
±30 / ±6.20 |
|
Допуск на угол рыскания3, мкрад/угловые секунды |
±30 / ±6.20 |
|
Допуск на угол крена, мкрад/угловые секунды |
N/A |
|
Максимальная скорость (с нагрузкой 4 кг)4, мм/с |
<2000 |
|
Максимальное ускорение (с нагрузкой 4 кг)5, мм/с |
<20000 |
|
Тип концевых датчиков |
Оптические (оптроны) |
|
Полярность концевых датчиков |
Замкнут при срабатывании |
|
Напряжение питания концевых датчиков, В |
5…24 |
|
Нагрузка, направляющие, передача | |
|
Тип |
Линейная моторизованная платформа |
|
Двигатель |
LM6 |
|
Тип двигателя |
Ironless BLDC motor |
|
Максимальное напряжение питания, В |
>320 |
|
Грузоподъемность (при размещении по центру платформы)6 | |
|
Горизонтальная, кг |
150 |
|
Вертикальная, кг |
N/A |
|
Перемещаемая масса. кг |
16 |
|
Направляющие |
Шариковые линейные направляющие с сепаратором |
|
Материалы и условия эксплуатации | |
|
Материал корпуса |
Алюминиевый сплав |
|
Покрытие корпуса |
Черное анодированное |
|
Давление окружающей среды |
Нормальное атмосферное |
|
Рабочая температура |
20±2 |
|
Управление, кабели, интерфейсы | |
|
Рекомендуемые контроллеры8 |
ACS, 8SMC5-USB |
|
Рекомендуемые драйверы8 |
ACS, 8SMC5-USB |
|
Рекомендуемый блок питания9 |
2х или 3х фазное питание |
|
Интерфейсы подключения12 |
EtherCAT / RS232 / USB / TCP-IP |
|
Длина кабеля |
2 м (по запросу комплектуется кабелем другой длины) |
|
Дифференциальный выходы10 |
По запросу |
|
Дополнительные приспособления | |
|
Основание |
Не требуется |
|
Сбока XY |
Напрямую |
|
Сборка Z |
Невозможна |
|
Дополнительная информация | |
|
Размер подвижной платформы, мм |
310 x 310 |
|
Линейные размеры позиционера, мм |
390 x 805 x 120 |
|
Стандарт размеров |
Метрическое |
|
Ортогональность осей в XY сборке11, мкрад/угловых секунд |
24 / 5 |
|
Степень защиты |
От твердых частиц и брызг |
|
RoHS |
Совместима |
|
Масса, кг |
45 |
Примечания:
1) С квадратурой x4; система может поставляться со стандартным аналоговым SIN/COS энкодером, с возможностью интерполяции сигнала;
2) Абсолютная точность и двусторонняя повторяемость измерены с помощью лазерного интерферометра Майхельсона Zygo ZMI 501;
3) Величины углов тангажа и рыскания выполнены с помощью электронного автоколлиматора 11D-ALI-COL с разрешением 1 мкрад. Основная погрешность: 1 мкрад;
4) Максимальная скорость электрически ограничена частотой энкодера и драйвера; максимальная скорость также ограничена параметрами направляющих;
5) Максимальное ускорение ограничено максимальным током драйвера, максимальным током двигателя и внешней нагрузкой. Требуемые параметры можно согласовать с инженерами при расчете системы;
6) Грузоподъемность ограничена положением нагрузки и системой направляющих. Требуемые параметры можно согласовать с инженерами при расчете системы;
7) Перемещаемая масса – это постоянный параметр, характеризующий момент инерции системы;
8) Рекомендуемые контроллеры и драйверы подбираются исходя из требований к системе;
9) Рекомендуемый блок питания зависит от требуемого цикла работы системы и нагрузки;
10) Дифференционные выходы доступны в пассивном (буфферизация) или активном (модуляция) режимах LCMv2;
11) Платформы могут быть собраны с требуемой ортогональностью поверхностей;
12) Скалярное управление может выполняться через USB/ TCP-IP / RS-232 интерфейсы; векторное управление через EtherCAT.
Модели:
|
Модель |
Разрешение энкодера, нм |
|
8MTL300-400-LEn1-025 |
25 |
|
8MTL300-400-LEn1-050 |
50 |
|
8MTL300-400-LEn1-100 |
150 |
|
8MTL300-400-LEn1-200 |
200 |
|
8MTL300-400-LEn1 |
Синусно-косинусный аналоговый |
